Technisches Handbuch
KNX Analog Ein-/Ausgang [AIO-0x10V.01]
2.4 Aufbau und Bedienung

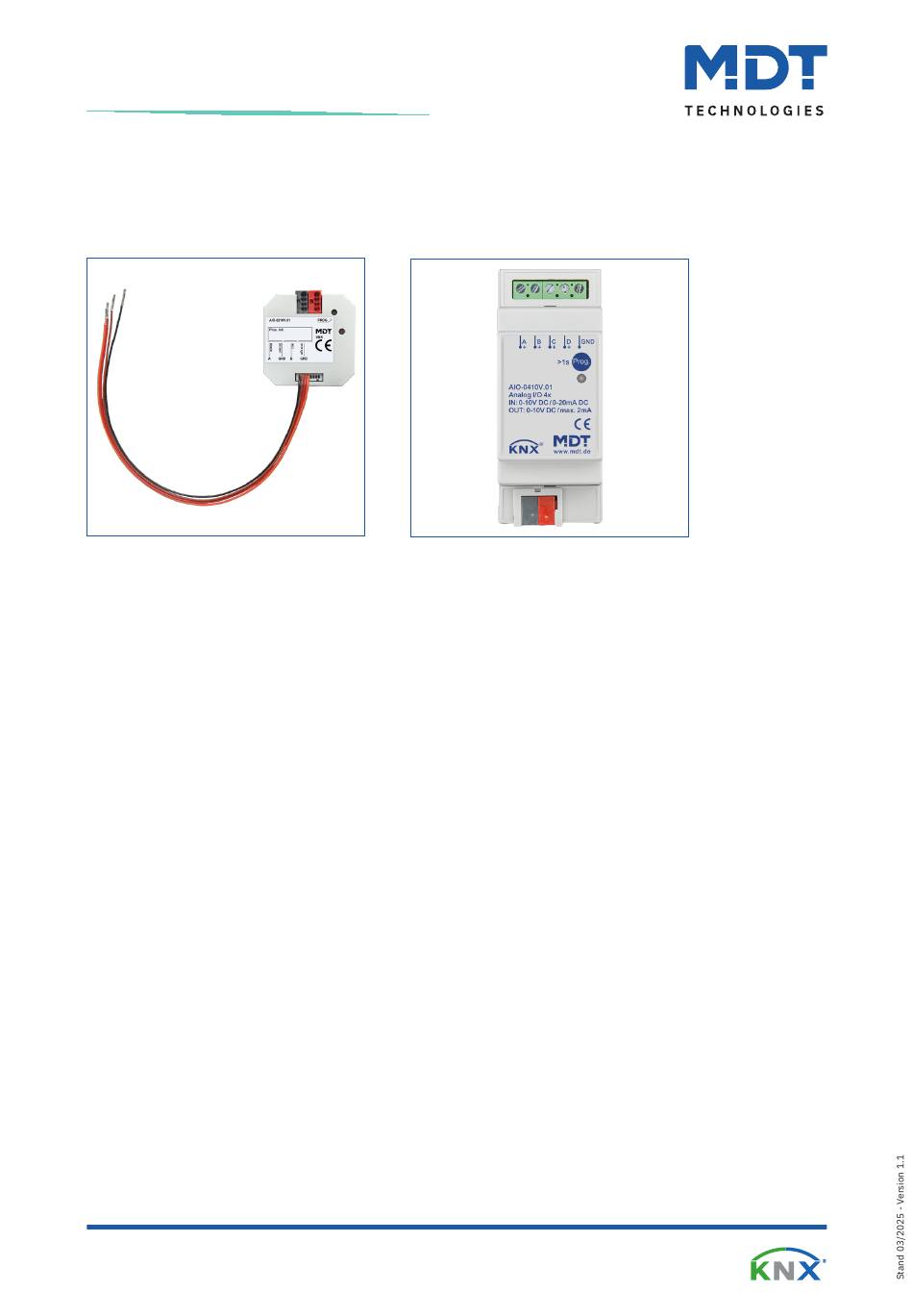

Die folgenden Bilder zeigt den Aufbau der Geräte:
4 4
Abbildung 3: Aufbau und Bedienung: AIO-0210V.01
1 – KNX Busanschlussklemme
3 – Programmier LED (Rot)
5 – Anschlussklemmen
2.5 Inbetriebnahme
1. Verdrahtung des Gerätes nach Anschlussschema.
2. Schnittstelle an den Bus anschließen.
3. Busspannung zuschalten.
4. Programmiertaste drücken. (Die rote Programmier-LED leuchtet dauerhaft).
5. Physikalische Adresse in der ETS einstellen und programmieren (Die Programmier-LED erlischt).
6. Einstellungen im Applikationsprogramm vornehmen und programmieren.
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
1
1
2 2
3 3
Abbildung 4: Aufbau und Bedienung: AIO-0410V.01
5 5
2 2
3 3
1
1
2 – Programmiertaste
4 – Anschlusskabel
7 / 44
