Technisches Handbuch
KNX Analog Ein-/Ausgang [AIO-0x10V.01]
Funktionsweise
Bei der Stellwertvorgabe über „1 Byte stetig (0 - 100 %) als Stufenschalter" wird ein Prozentwert in
verschiedene Spannungsstufen umgesetzt. Sowohl die Spannungsstufen als auch die Umschaltschwellen
sind einstellbar. Es können bis zu 8 Spannungsstufen eingestellt werden.
Die folgende Grafik verdeutlicht diese Art der Ansteuerung mit folgenden Werten:
Anzahl Stufen:
6
Umschaltschwellen:
Hysterese:
10 %
Spannungswerte:

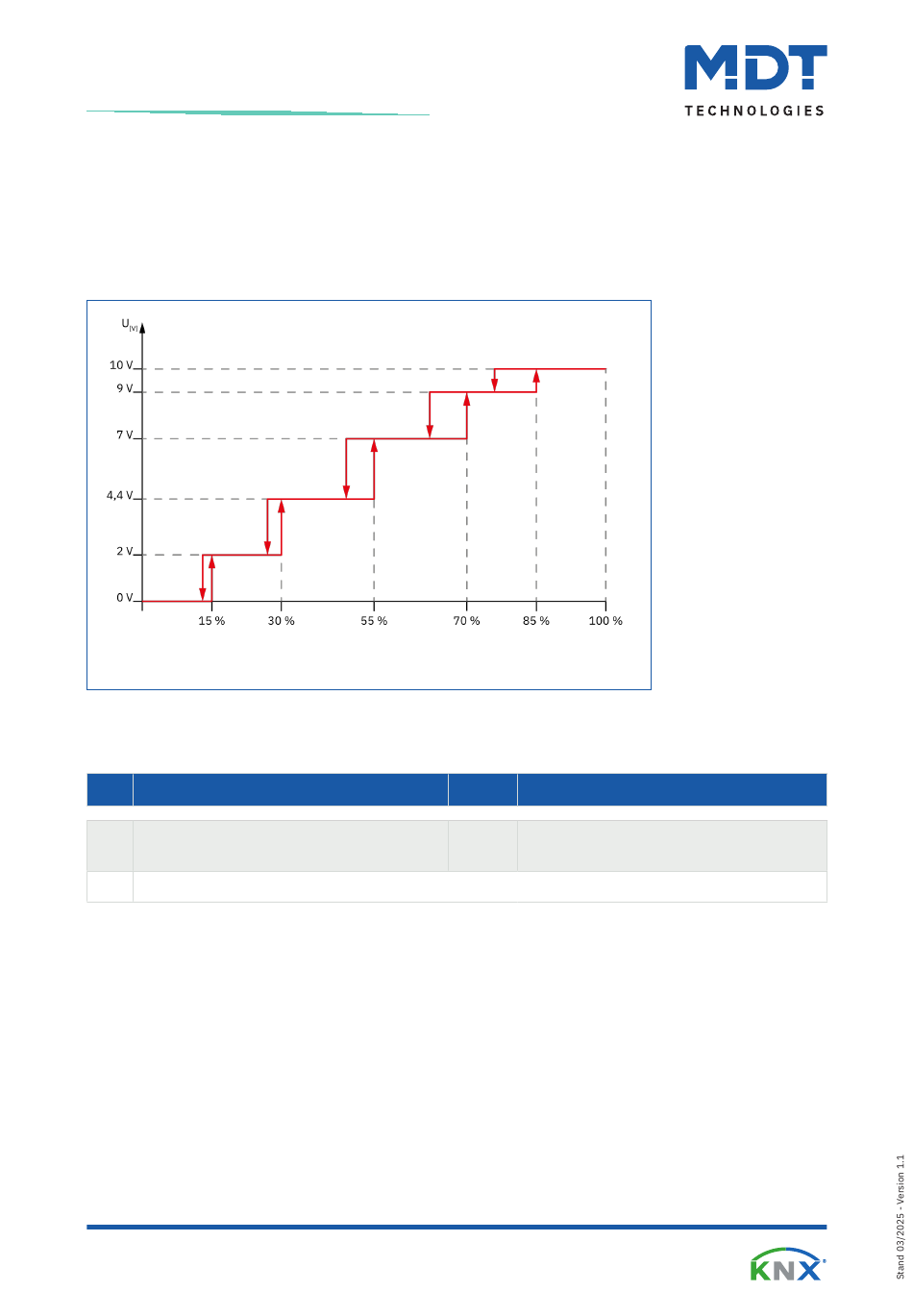

Abbildung 9: Diagramm: Stellwertvorgabe über „1 Byte als Stufenschalter"
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
17
Kanal A: Ausgang – Vorgabe aktueller
Stellwert
+35
Nächster Kanal
Tabelle 19: Kommunikationsobjekte – Stellwertvorgabe über „1 Byte als Stufenschalter"
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
-
15 %
30 %
55 %
0V
2 V
4,4 V
7 V
Länge
Verwendung
1 Byte
Empfang des Stellwertes für den 0 – 10 V
Ausgang.
70 %
85 %
9 V
10 V
23 / 44
