Technisches Handbuch
KNX Analog Ein-/Ausgang [AIO-0x10V.01]
Hinweis: Die Parameter „Minimalwert ..." und „Maximalwert..." skalieren den Eingangswert nicht auf einen
neuen Bereich. Der Spannungswert wird bei Unterschreitung des Minimalwertes auf den Minimalwert
angehoben bzw. bei Überschreitung des Maximalwertes begrenzt.
Funktionsweise
Bei der Stellwertvorgabe über „1 Byte stetig (0 - 100%)" wird ein Prozentwert linear in den entsprechen-
den Spannungswert umgesetzt.
Beispiel: Ein Wert von 50 % führt immer zu einer Ausgangsspannung von 5 V.
Die folgende Grafik verdeutlicht diese Art der Ansteuerung:

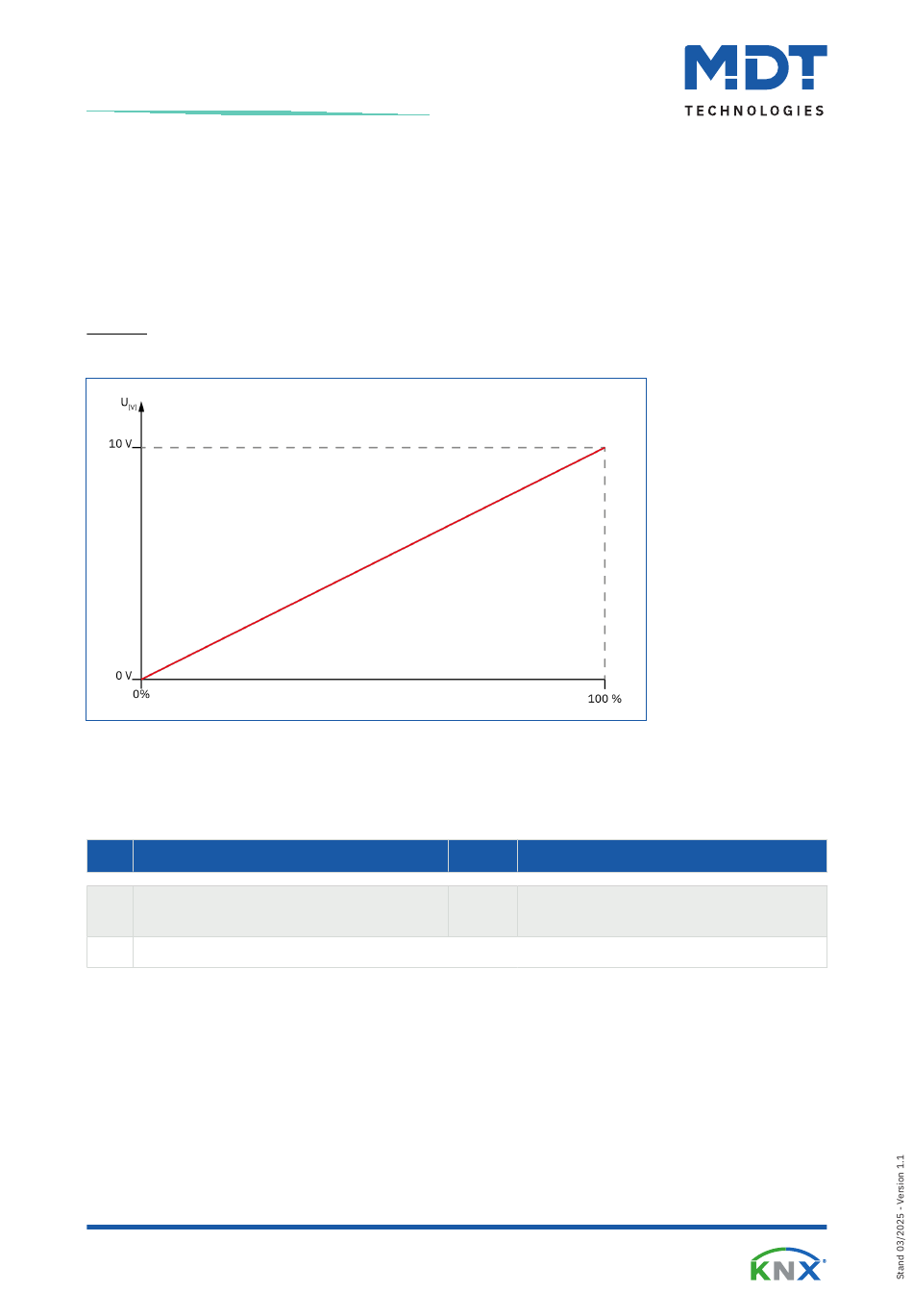

Abbildung 8: Diagramm: Stellwertvorgabe über „1 Byte stetig"
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
17
Kanal A: Ausgang – Vorgabe aktueller
Stellwert
+35
Nächster Kanal
Tabelle 17: Kommunikationsobjekte – Stellwertvorgabe über „1 Byte stetig"
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Länge
Verwendung
1 Byte
Empfang des Stellwertes für den 0 – 10 V
Ausgang.
21 / 44
