Technisches Handbuch
KNX Analog Ein-/Ausgang [AIO-0x10V.01]
ETS Text
Hysterese
Tabelle 22: Einstellungen – Stellwertvorgabe über „2 Byte als Stufenschalter"
Hysterese
Bei einem fallenden Messwert berechnen sich die Ausschaltschwellen mittels Hysterese wie folgt:
Schaltschwelle – (Schaltschwelle x Hysterese).
Beispiel: Die Rückschaltschwelle bei einer Schaltschwelle von 30 % und einer Hysterese von 10 %
berechnet sich wie folgt: 30 – (30 x 10 %) = 27
Funktionsweise
Bei der Stellwertvorgabe über „2 Byte Gleitkommawert als Stufenschalter" wird ein 2 Byte Wert in ver-
schiedene Spannungsstufen umgesetzt. Sowohl die Spannungsstufen als auch die Umschaltschwellen
sind einstellbar. Die folgende Grafik verdeutlicht diese Art der Ansteuerung mit folgenden Werten:
Anzahl Stufen:
6
Umschaltschwellen:
Hysterese:
2
Spannungswerte:

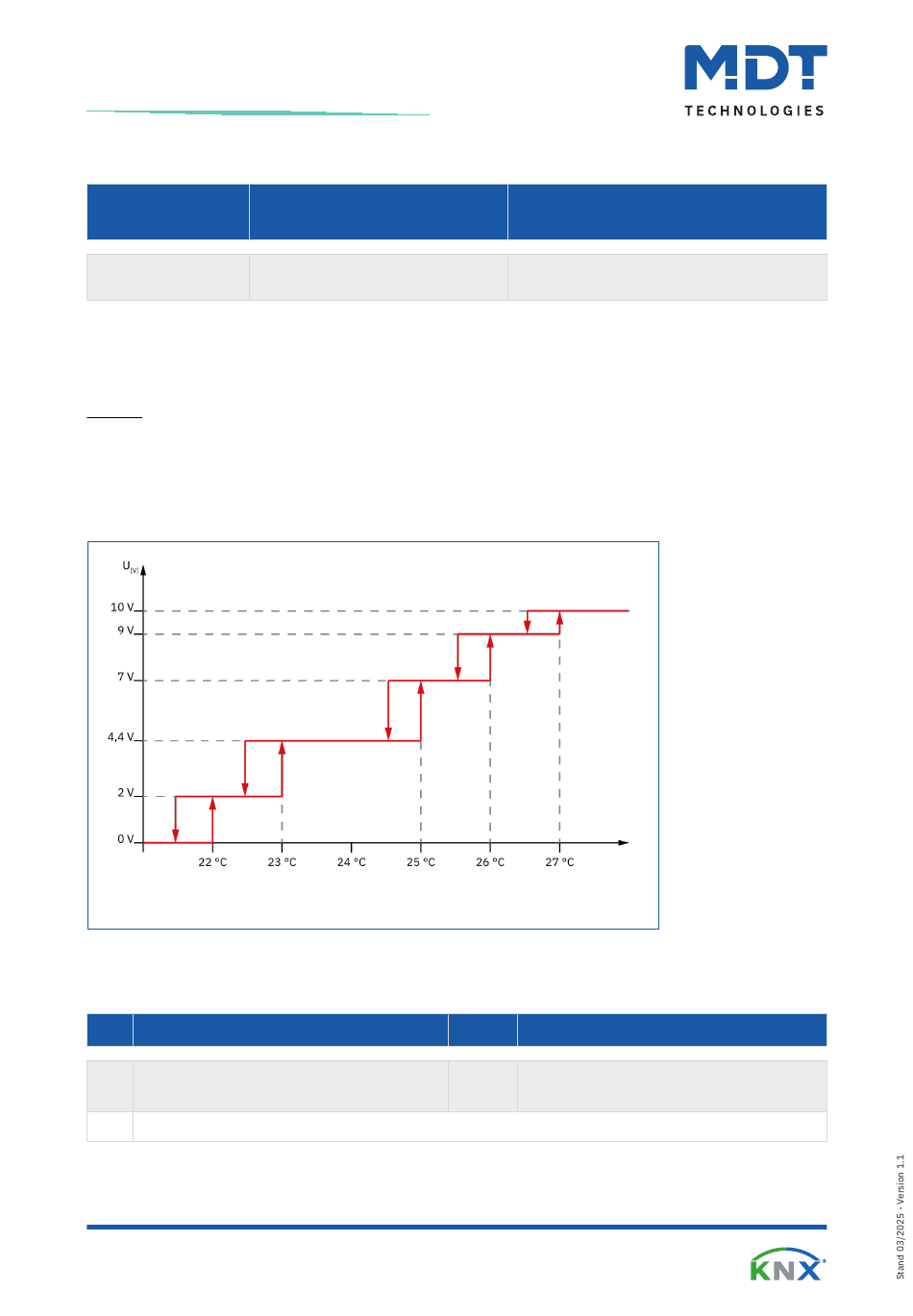

Abbildung 11: Diagramm: Stellwertvorgabe über „2 Byte als Stufenschalter"
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
17
Kanal A: Ausgang – Vorgabe aktueller
Stellwert
+35
Nächster Kanal
Tabelle 23: Kommunikationsobjekte – Stellwertvorgabe über „2 Byte als Stufenschalter"
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Wertebereich
[Standardwert]
0 ... 50 %
[0 %]
-
22 °C 23 °C 25 °C 26 °C 27 °C
0V
2 V
4,4 V
Länge
2 Byte
Kommentar
Hysterese zum Zurückschalten auf die
niedrigere Stufe bei abfallender
7 V
9 V
10 V
Verwendung
Empfang des Stellwertes für den 0–10V
Ausgang.
27 / 44
Flanke.
