– PROFIBUS DP (nur COM465DP)
Verbinden Sie die 9-polige Sub-D-Buchse (2) mit
dem entsprechenden Stecker des PROFIBUS-Kabels.
Befindet sich das COM465DP an einem Ende des
PROFIBUS-DP-Netzes, so müssen Sie den Termi-
nierungsschalter am PROFIBUS-Steckverbinder auf
„ON" schalten.
3. Spannungsversorgung anschließen:
Verbinden Sie die Klemmen A1/+ und A2/- (1) mit
der Speisespannung. Die Spannung muss über eine
6-A-Vorsicherung zugeführt werden. Die Anschluss-
polarität ist beliebig.
4. Klemmenabdeckungen anbringen und sicher einrasten.

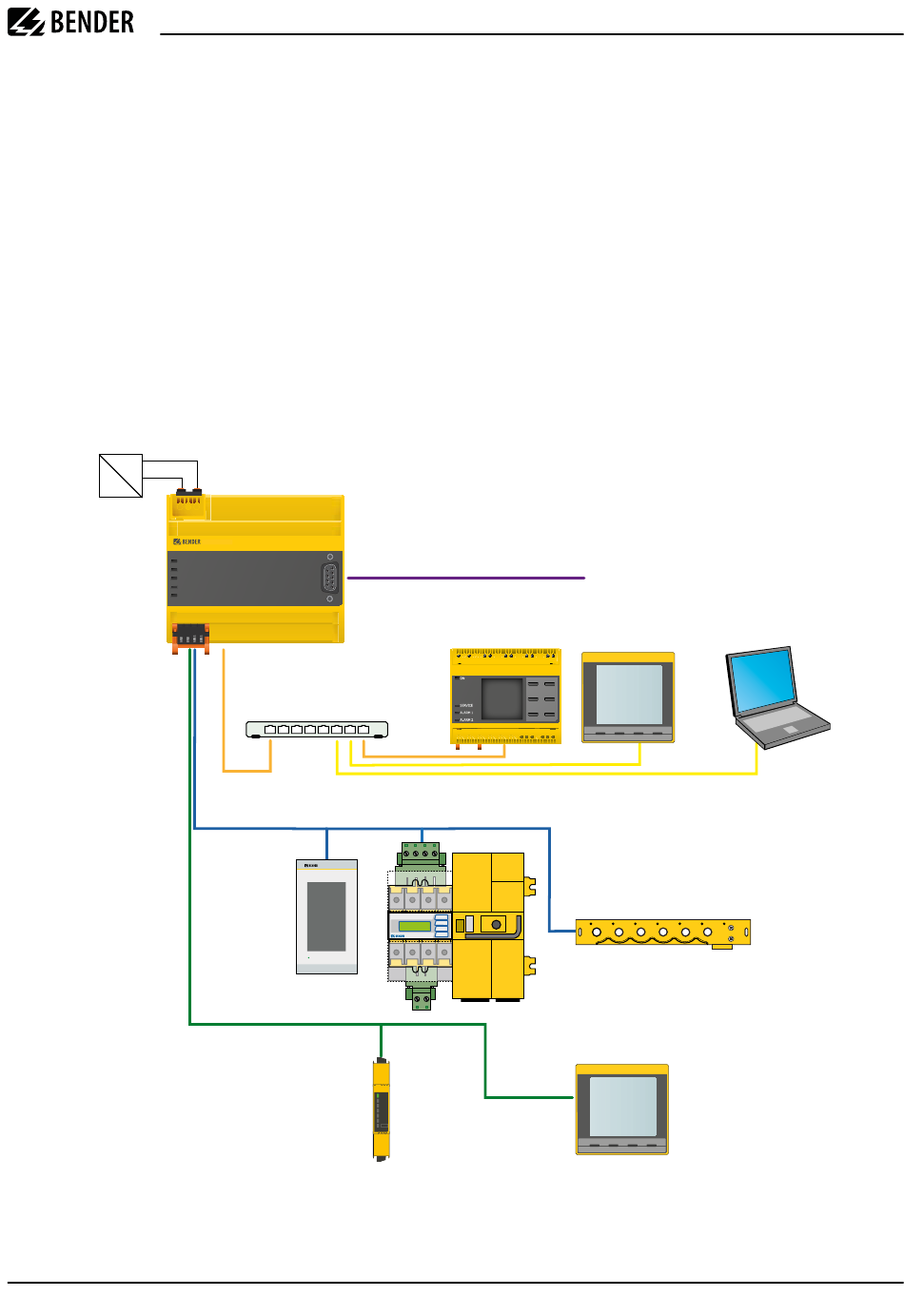

Anschlussbild
–
+
~
A1
+
COMTRAXX
RS485
A2 _
COM465DP COM465IP
ON
PROFIBUS DP
PROFIBUS
ETHERNET/IP
MODBUS/RTU
BMS
X1
X2
X1
Ethernet
BMS-Bus
Modbus RTU
– PROFIBUS DP (COM465DP only)
Connect the corresponding connector on the
PROFIBUS cable to the 9-pin Sub-D socket (2). If
the COM465DP is at the end of the PROFIBUS DP
network, you must switch the terminating switch
on the PROFIBUS connector to "ON".
3. Connect power supply:
Connect terminals A1/+ and A2/- (1) to a power supply.
The power supply must be protected using a 6 A
fuse. Connection polarity is irrelevant.
4. Position the terminal covers and click it into place.
Wiring diagram
PROFIBUS DP
BCOM
Modbus TCP
COM465xP_D00216_04_Q_DEEN/03.2025
