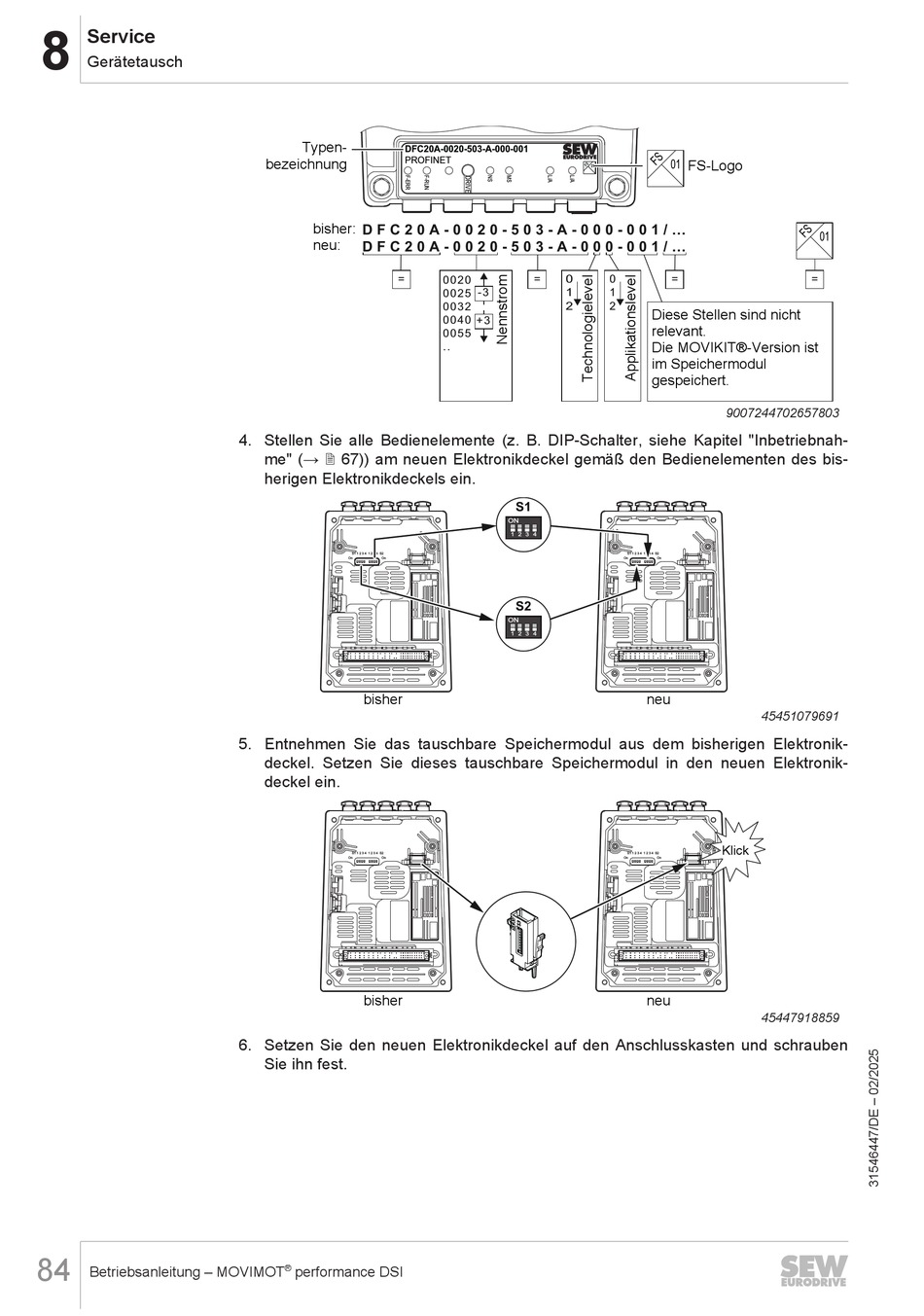

Service
8
Gerätetausch
84
Betriebsanleitung – MOVIMOT
Typen-
DFC20A-0020-503-A-000-001
PROFINET
bezeichnung
bisher:
D F C 2 0 A - 0 0 2 0 - 5 0 3 - A - 0 0 0 - 0 0 1 / ...
neu:
D F C 2 0 A - 0 0 2 0 - 5 0 3 - A - 0 0 0 - 0 0 1 / ...
=
4. Stellen Sie alle Bedienelemente (z. B. DIP-Schalter, siehe Kapitel "Inbetriebnah-
me" (→ 2 67)) am neuen Elektronikdeckel gemäß den Bedienelementen des bis-
herigen Elektronikdeckels ein.
S1 1 2 3 4 1 2 3 4 S2
On
On
bisher
5. Entnehmen Sie das tauschbare Speichermodul aus dem bisherigen Elektronik-
deckel. Setzen Sie dieses tauschbare Speichermodul in den neuen Elektronik-
deckel ein.
S1 1 2 3 4 1 2 3 4 S2
On
On
bisher
6. Setzen Sie den neuen Elektronikdeckel auf den Anschlusskasten und schrauben
Sie ihn fest.
®
performance DSI
01
=
0 0 2 0
0
0
- 3
1
1
0 0 2 5
2
2
0 0 3 2
0 0 4 0
+ 3
0 0 5 5
..
S1
ON
1 2 3 4
S2
ON
1 2 3 4
01
FS-Logo
=
Diese Stellen sind nicht
relevant.
Die MOVIKIT®-Version ist
im Speichermodul
gespeichert.
9007244702657803
S1 1 2 3 4 1 2 3 4 S2
On
On
neu
45451079691
Klick
S1 1 2 3 4 1 2 3 4 S2
On
On
neu
45447918859
01
=
