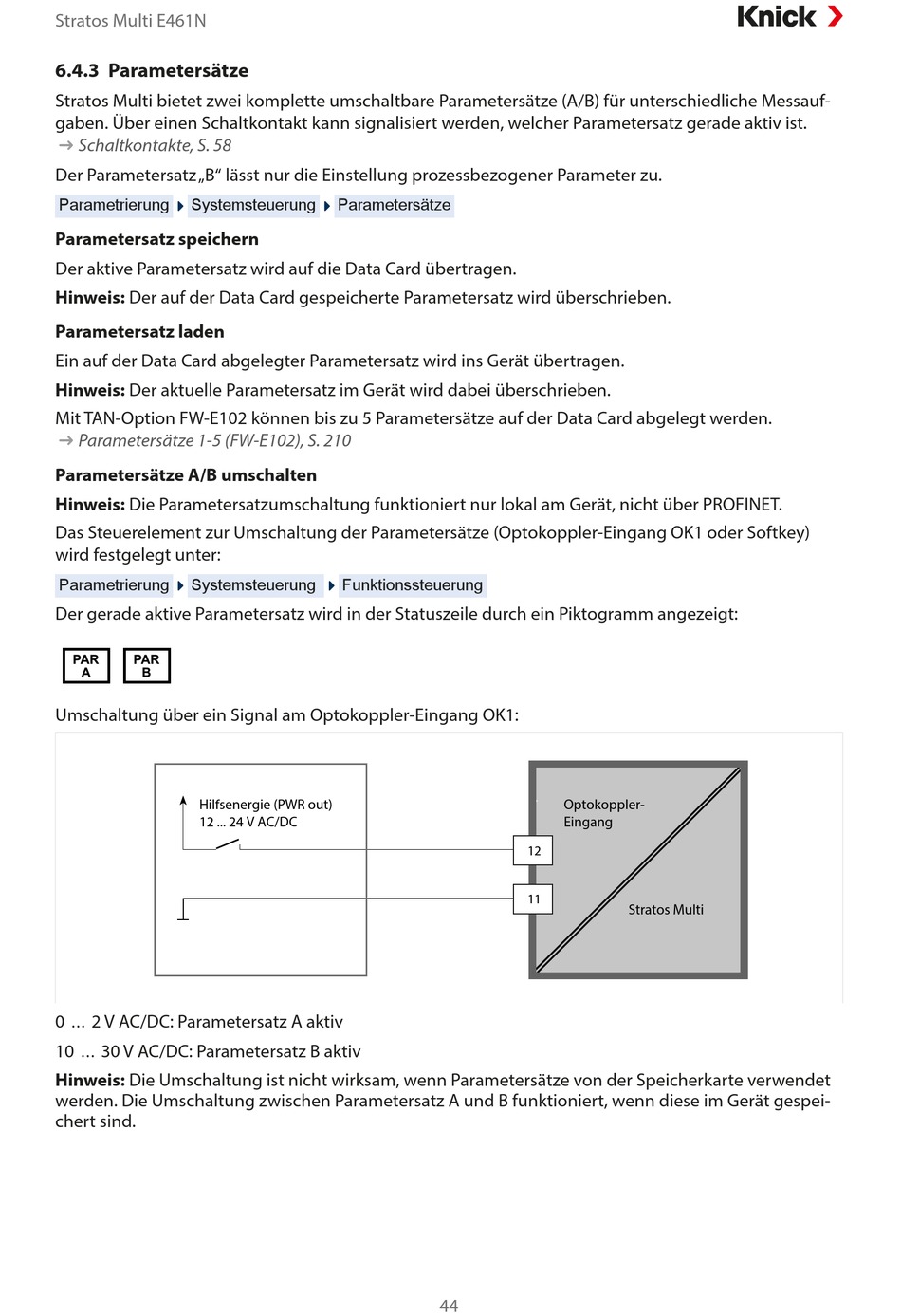

Stratos Multi E461N
6.4.3 Parametersätze
Stratos Multi bietet zwei komplette umschaltbare Parametersätze (A/B) für unterschiedliche Messauf-
gaben. Über einen Schaltkontakt kann signalisiert werden, welcher Parametersatz gerade aktiv ist.
Schaltkontakte, S. 58
➜
Der Parametersatz „B" lässt nur die Einstellung prozessbezogener Parameter zu.
Parametrierung
Systemsteuerung
Parametersatz speichern
Der aktive Parametersatz wird auf die Data Card übertragen.
Hinweis: Der auf der Data Card gespeicherte Parametersatz wird überschrieben.
Parametersatz laden
Ein auf der Data Card abgelegter Parametersatz wird ins Gerät übertragen.
Hinweis: Der aktuelle Parametersatz im Gerät wird dabei überschrieben.
Mit TAN-Option FW-E102 können bis zu 5 Parametersätze auf der Data Card abgelegt werden.
Parametersätze 1-5 (FW-E102), S. 210
➜
Parametersätze A/B umschalten
Hinweis: Die Parametersatzumschaltung funktioniert nur lokal am Gerät, nicht über PROFINET.
Das Steuerelement zur Umschaltung der Parametersätze (Optokoppler-Eingang OK1 oder Softkey)
wird festgelegt unter:
Parametrierung
Systemsteuerung
Der gerade aktive Parametersatz wird in der Statuszeile durch ein Piktogramm angezeigt:
Umschaltung über ein Signal am Optokoppler-Eingang OK1:
Hilfsenergie (PWR out)
12 ... 24 V AC/DC
0 ... 2 V AC/DC: Parametersatz A aktiv
10 ... 30 V AC/DC: Parametersatz B aktiv
Hinweis: Die Umschaltung ist nicht wirksam, wenn Parametersätze von der Speicherkarte verwendet
werden. Die Umschaltung zwischen Parametersatz A und B funktioniert, wenn diese im Gerät gespei-
chert sind.
Parametersätze
Funktionssteuerung
44
Optokoppler-
Eingang
12
11
Stratos Multi
