Stratos Multi E461N
16.1.5 Beschaltungsbeispiele induktive Leitfähigkeit

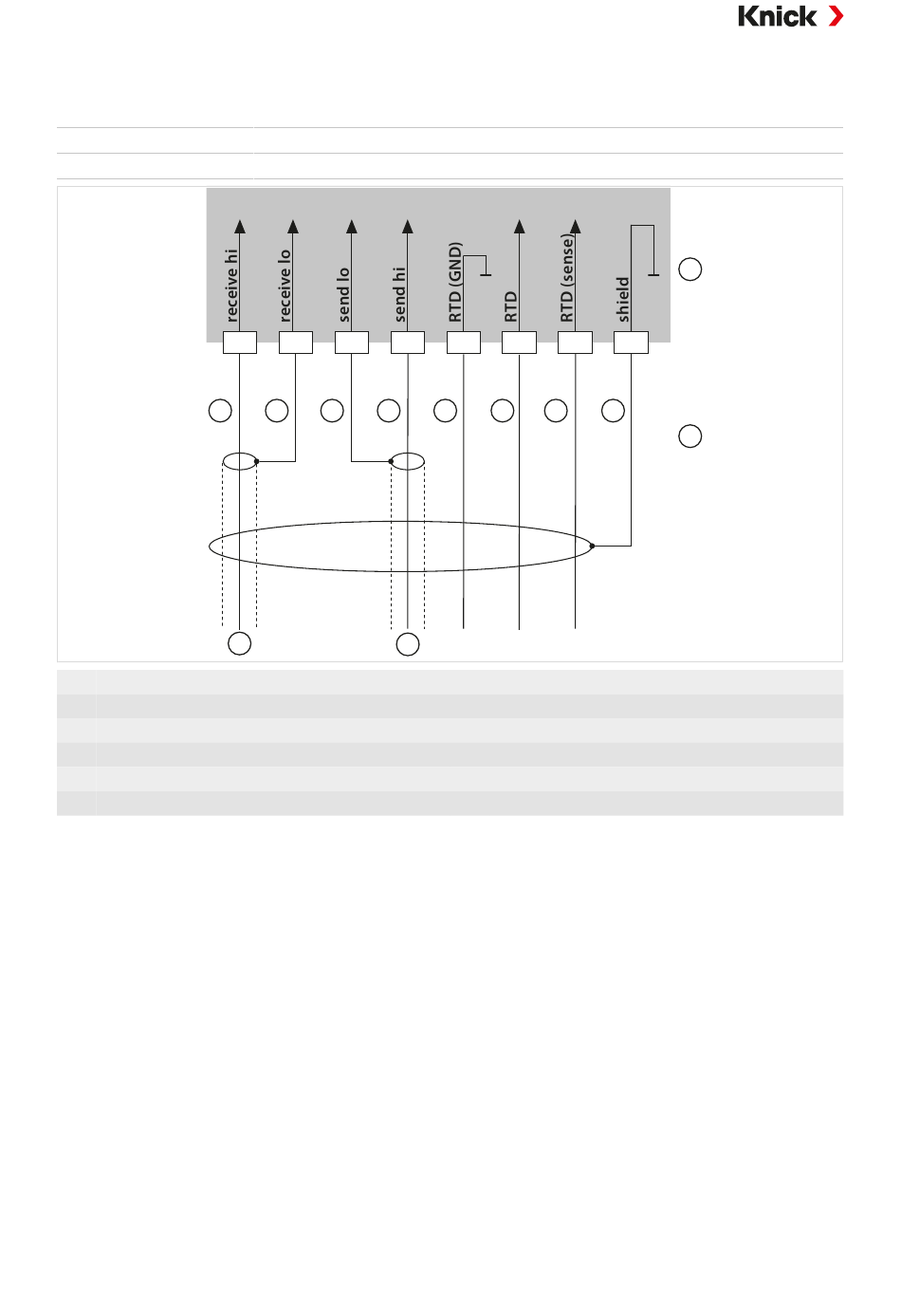

Beispiel 1 CondI
Messaufgabe:
Sensoren:
1
1 Seele
2 Schirm
3 Koax rot
4 Schirm
5 Seele
6 Koax weiß
Leitfähigkeit induktiv, Temperatur
SE655 oder SE656
A
B
C
D
2
4
5
3
6
E
F
G
10
7
8
9
7 Grün
8 Weiß
9 Gelb
10 Schirm grün/gelb
11 Messmodul CondI
12 Kabel
244
11
H
12
