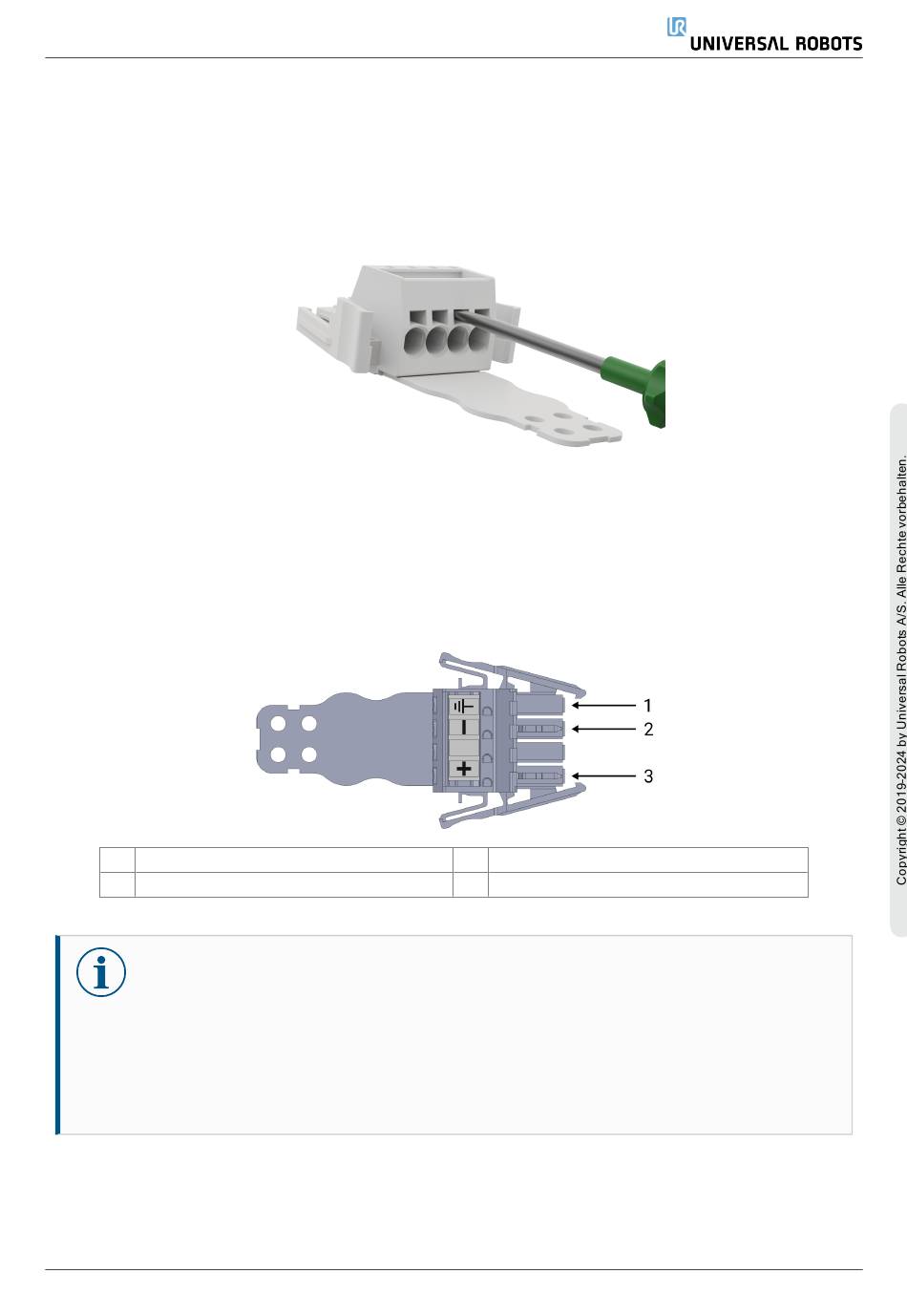

5.2. Anschließen der Kabel an den Anschluss
Dieser Abschnitt erklärt, wie Kabel mit Klemmhebeln mit einem Anschluss verbunden werden:
1. Führen Sie den Schraubendreher in einen flachen Schlitz neben einem Anschlussloch ein.
2. Drücken Sie den Schraubendreher, bis sich die Klemme im Loch öffnet. Halten Sie den
Schraubendreher im Schlitz, wie abgebildet.
3. Führen Sie die Aderendhülse in das offene Loch.
4. Stellen Sie sicher, dass die Aderendhülse fest anliegt und entfernen Sie den Schraubenzieher, um das
Loch zu schließen.

5.3. Verkabelung der Stromversorgung: DC

Use the following scheme to attach wires to the connector.
1 Erdung
3 Plusdraht
HINWEIS
Das Umkehren der Polarität der DC-Quelle führt zu einer dauerhaften Beschädigung der
OEM Control Box.
Durch einen ungültigen Stromquellenanschluss verursachte Sachschäden sind nicht durch
die Garantie abgedeckt.
• Vergewissern Sie sich, dass die Polarität korrekt ist, bevor Sie die Stromquelle
anschließen.
Installationsleitfaden
2 Minusdraht
