5. Elektrische Installation: DC-Variante
Dieser Abschnitt beschreibt, wie die OEM Control Box an eine DC-Stromquelle angeschlossen wird.
WARNUNG: ELEKTRIZITÄT
Die Installation oder Wartung eines an eine Stromquelle angeschlossenen Geräts kann zu
einem Stromschlag führen.
• Stellen Sie sicher, dass das Gerät von der Stromquelle getrennt ist, bevor Sie eine
Installation oder Wartung durchführen.
For information on connecting the product to an AC power source, see
page 1.
For information on electrical specifications, see section
5.1. Benötigtes Material
Um die Kabel anzuschließen, bemötigen Sie folgendes Material:
• Den vierpoligen Steckverbinder WAGO 831 (enthalten in der OEM Control Box).
• Ein Flachklingen-Schraubendreher, Klinge 5,5 x 0,8 mm. Beispiel: WAGO 210-721.
• Drei Kabel mit Aderendhülsen.

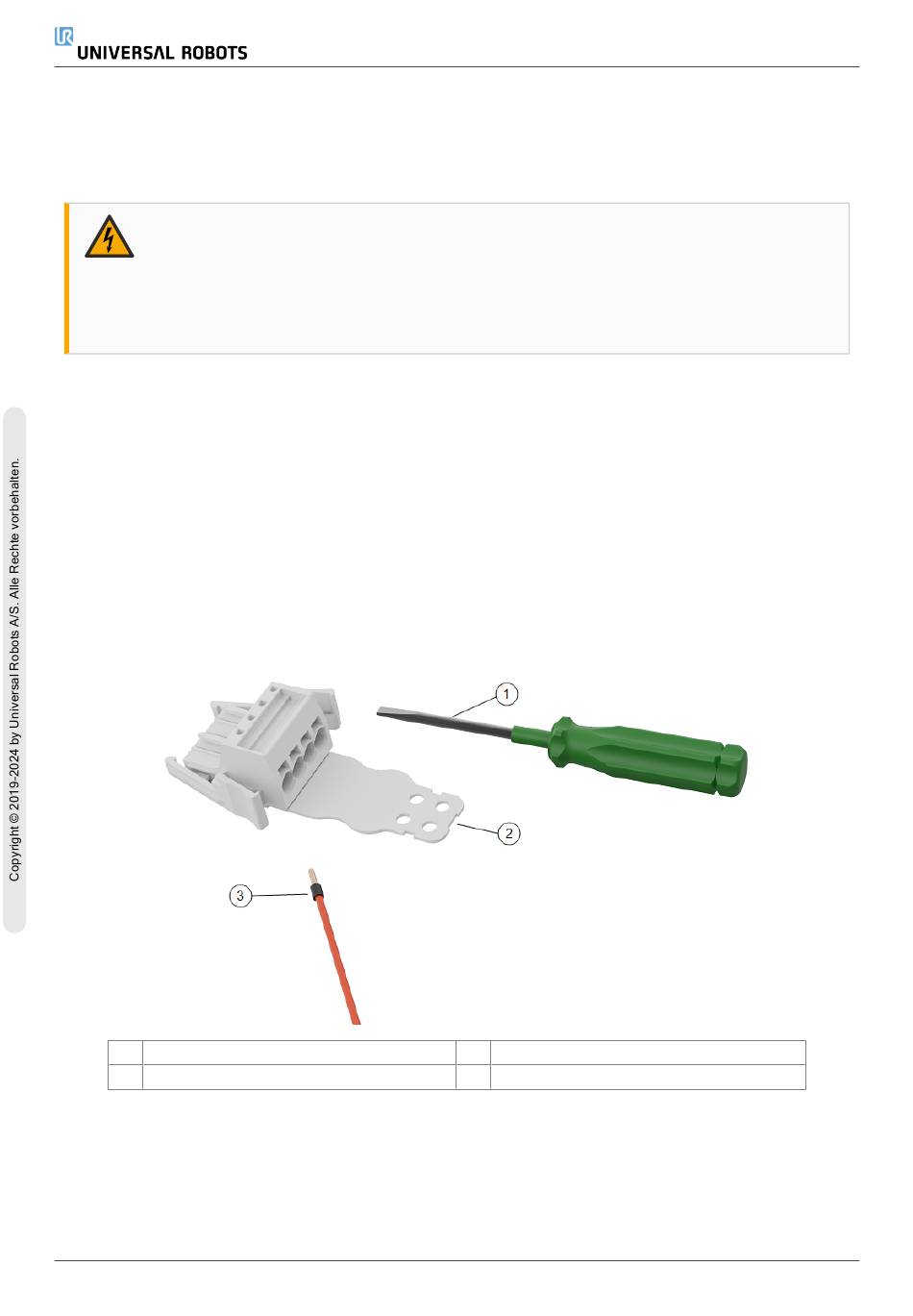

Die folgende Abbildung zeigt die erforderlichen Teile.
1
Werkzeug mit flachem Endstück
3
Draht mit Aderendhülse
OEM Control Box
1. Electrical Installation: AC variant on
1.1. Technische Spezifikationen auf
2
WAGO-Steckverbinder (DC abgebildet)
Seite 1.
