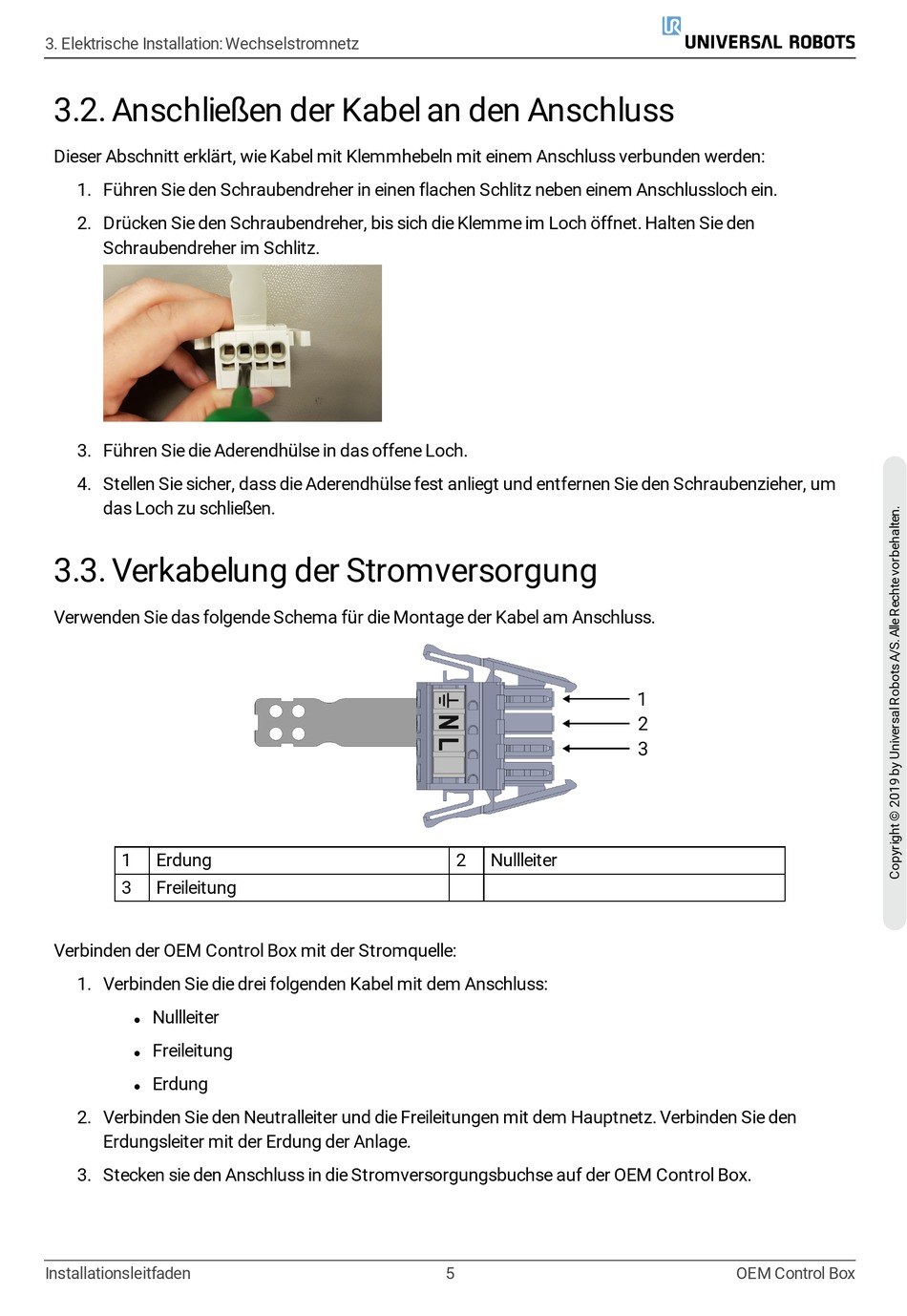

3. Elektrische Installation: Wechselstromnetz
3.2. Anschließen der Kabel an den Anschluss
Dieser Abschnitt erklärt, wie Kabel mit Klemmhebeln mit einem Anschluss verbunden werden:
1. Führen Sie den Schraubendreher in einen flachen Schlitz neben einem Anschlussloch ein.
2. Drücken Sie den Schraubendreher, bis sich die Klemme im Loch öffnet. Halten Sie den
Schraubendreher im Schlitz.
3. Führen Sie die Aderendhülse in das offene Loch.
4. Stellen Sie sicher, dass die Aderendhülse fest anliegt und entfernen Sie den Schraubenzieher, um
das Loch zu schließen.

3.3. Verkabelung der Stromversorgung

Verwenden Sie das folgende Schema für die Montage der Kabel am Anschluss.
1 Erdung
3 Freileitung
Verbinden der OEM Control Box mit der Stromquelle:
1. Verbinden Sie die drei folgenden Kabel mit dem Anschluss:
Nullleiter
l
Freileitung
l
Erdung
l
2. Verbinden Sie den Neutralleiter und die Freileitungen mit dem Hauptnetz. Verbinden Sie den
Erdungsleiter mit der Erdung der Anlage.
3. Stecken sie den Anschluss in die Stromversorgungsbuchse auf der OEM Control Box.
Installationsleitfaden
2 Nullleiter
5 OEM Control Box
