4. Elektrische Installation: AC-Variante
Dieser Abschnitt beschreibt, wie die OEM Control Box an eine AC-Stromquelle angeschlossen wird.
WARNUNG: ELEKTRIZITÄT
Die Installation oder Wartung eines an eine Stromquelle angeschlossenen Geräts kann zu
einem Stromschlag führen.
• Stellen Sie sicher, dass das Gerät von der Stromquelle getrennt ist, bevor Sie eine
Installation oder Wartung durchführen.
For information on connecting the product to a DC power source, see
page 1.
For information on electrical specifications, see section
4.1. Benötigtes Material
Um die Kabel anzuschließen, bemötigen Sie folgendes Material:
• Den vierpoligen Steckverbinder WAGO 831 (enthalten in der OEM Control Box).
• Ein Flachklingen-Schraubendreher, Klinge 5,5 x 0,8 mm. Beispiel: WAGO 210-721.
• Drei Kabel mit Aderendhülsen.

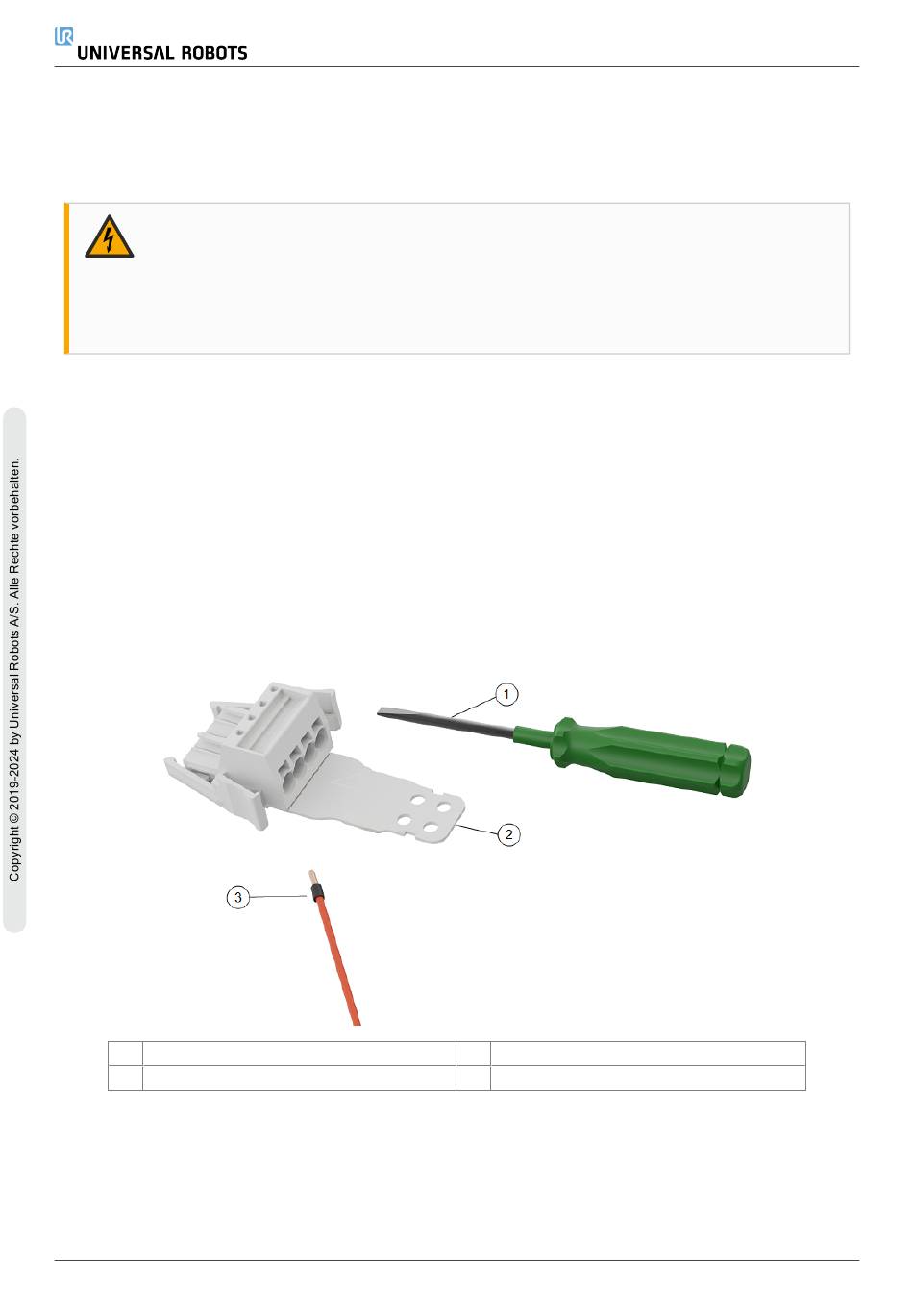

Die folgende Abbildung zeigt die erforderlichen Teile.
1
Werkzeug mit flachem Endstück
3
Draht mit Aderendhülse
OEM Control Box
1. Electrical Installation: DC variant on
1.1. Technische Spezifikationen auf
2
WAGO-Steckverbinder (AC abgebildet)
Seite 1.
Installationsleitfaden
