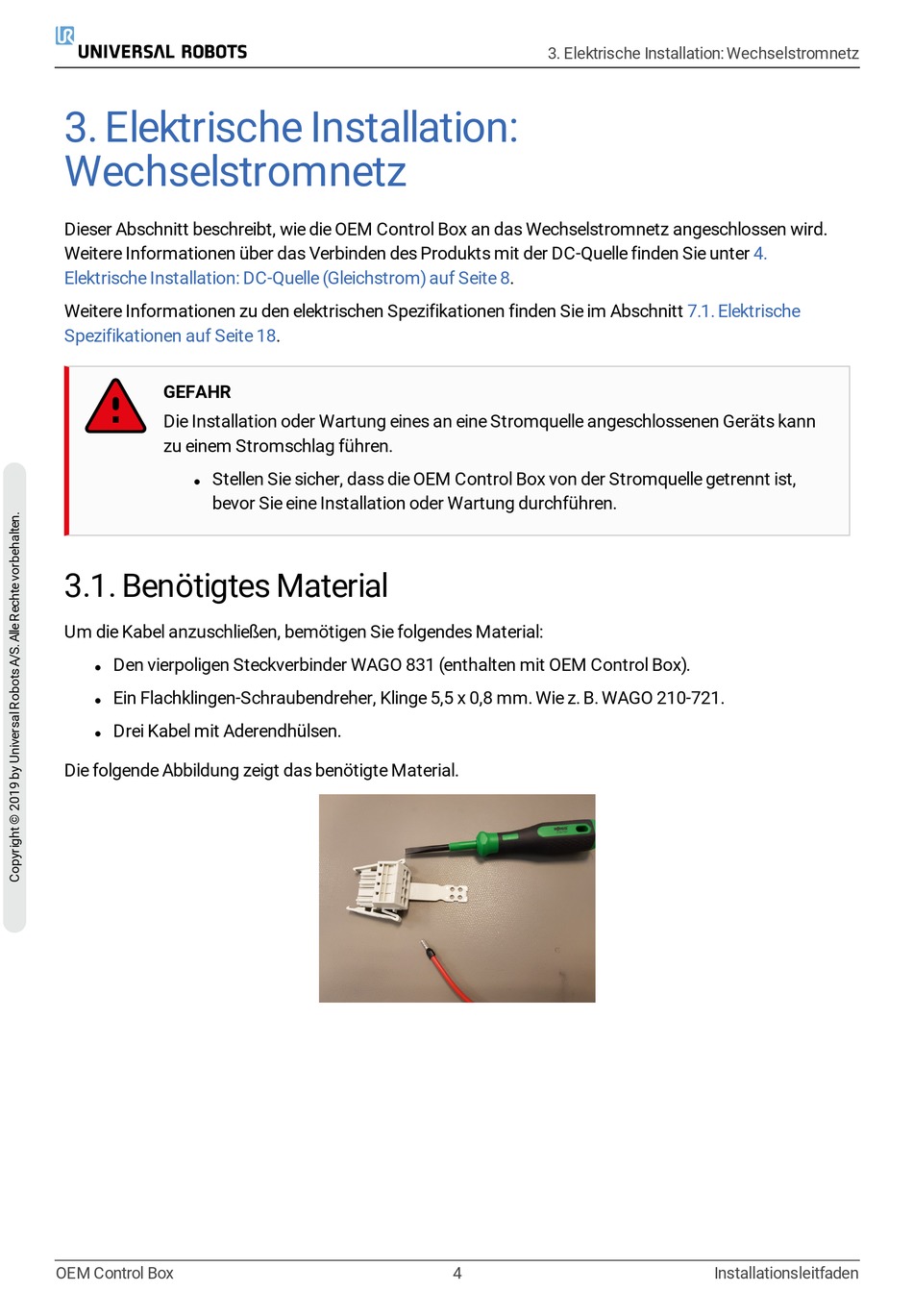

3. Elektrische Installation:
Wechselstromnetz
Dieser Abschnitt beschreibt, wie die OEM Control Box an das Wechselstromnetz angeschlossen wird.
Weitere Informationen über das Verbinden des Produkts mit der DC-Quelle finden Sie unter
Elektrische Installation: DC-Quelle (Gleichstrom) auf
Weitere Informationen zu den elektrischen Spezifikationen finden Sie im Abschnitt
Spezifikationen auf
Seite 18.
GEFAHR
Die Installation oder Wartung eines an eine Stromquelle angeschlossenen Geräts kann
zu einem Stromschlag führen.
Stellen Sie sicher, dass die OEM Control Box von der Stromquelle getrennt ist,
l
bevor Sie eine Installation oder Wartung durchführen.
3.1. Benötigtes Material
Um die Kabel anzuschließen, bemötigen Sie folgendes Material:
Den vierpoligen Steckverbinder WAGO 831 (enthalten mit OEM Control Box).
l
Ein Flachklingen-Schraubendreher, Klinge 5,5 x 0,8 mm. Wie z. B. WAGO 210-721.
l
Drei Kabel mit Aderendhülsen.
l
Die folgende Abbildung zeigt das benötigte Material.
OEM Control Box
3. Elektrische Installation: Wechselstromnetz
Seite 8.
