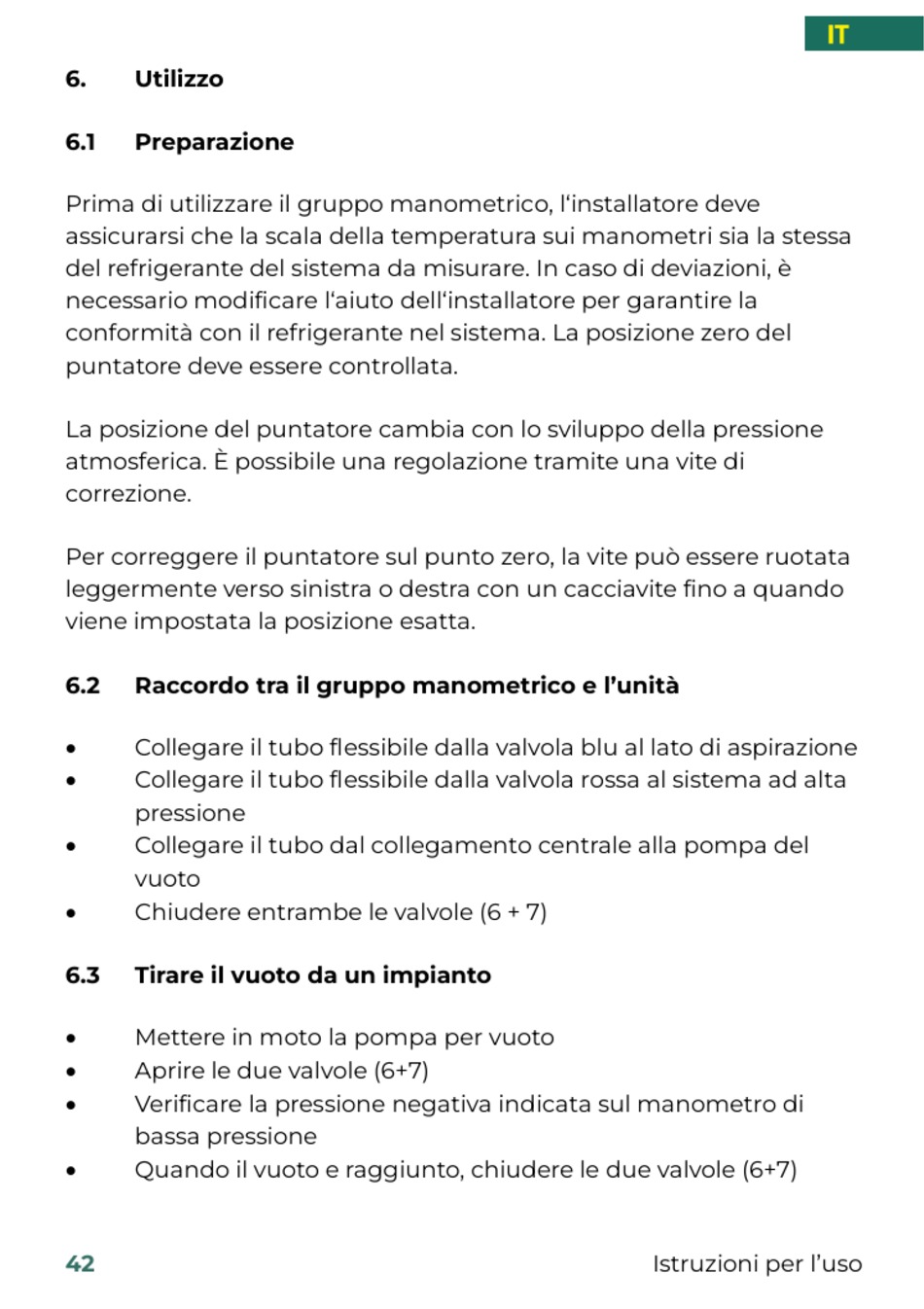

6. Utilizzo
6.1 Preparazione
Prima di utilizzare il gruppo manometrico, l'installatore deve
assicurarsi che la scala della temperatura sui manometri sia la stessa
del refrigerante del sistema da misurare. In caso di deviazioni, è
necessario modificare l'aiuto dell'installatore per garantire la
conformità con il refrigerante nel sistema. La posizione zero del
puntatore deve essere controllata.
La posizione del puntatore cambia con lo sviluppo della pressione
atmosferica. È possibile una regolazione tramite una vite di
correzione.
Per correggere il puntatore sul punto zero, la vite può essere ruotata
leggermente verso sinistra o destra con un cacciavite fino a quando
viene impostata la posizione esatta.
6.2 Raccordo tra il gruppo manometrico e l'unità
Collegare il tubo flessibile dalla valvola blu al lato di aspirazione

Collegare il tubo flessibile dalla valvola rossa al sistema ad alta

pressione
Collegare il tubo dal collegamento centrale alla pompa del

vuoto
Chiudere entrambe le valvole (6 + 7)

6.3 Tirare il vuoto da un impianto
Mettere in moto la pompa per vuoto

Aprire le due valvole (6+7)

Verificare la pressione negativa indicata sul manometro di

bassa pressione
Quando il vuoto e raggiunto, chiudere le due valvole (6+7)

42 Istruzioni per l'uso
