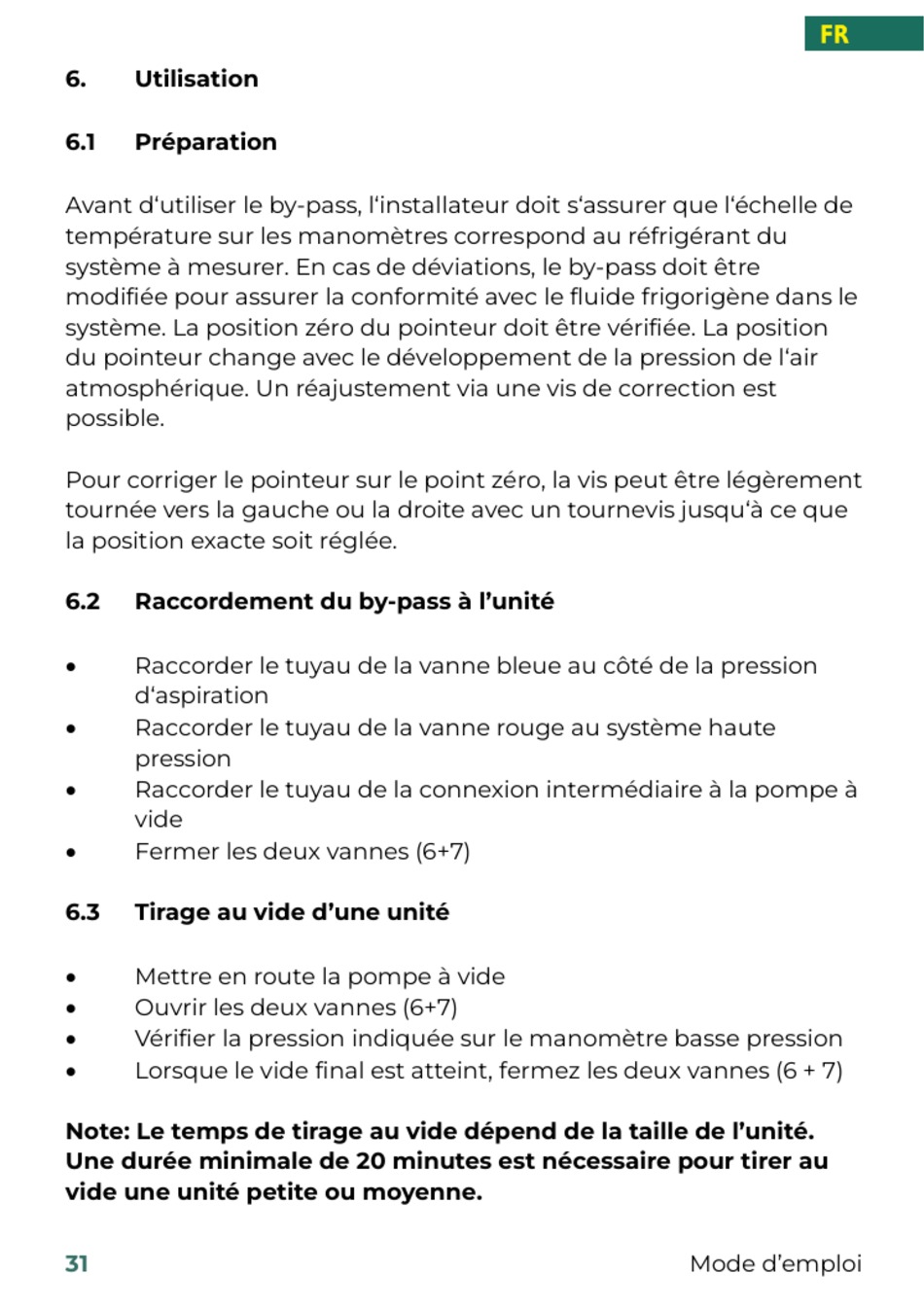

6. Utilisation
6.1 Préparation
Avant d'utiliser le by-pass, l'installateur doit s'assurer que l'échelle de
température sur les manomètres correspond au réfrigérant du
système à mesurer. En cas de déviations, le by-pass doit être
modifiée pour assurer la conformité avec le fluide frigorigène dans le
système. La position zéro du pointeur doit être vérifiée. La position
du pointeur change avec le développement de la pression de l'air
atmosphérique. Un réajustement via une vis de correction est
possible.
Pour corriger le pointeur sur le point zéro, la vis peut être légèrement
tournée vers la gauche ou la droite avec un tournevis jusqu'à ce que
la position exacte soit réglée.
6.2 Raccordement du by-pass à l'unité
Raccorder le tuyau de la vanne bleue au côté de la pression

d'aspiration
Raccorder le tuyau de la vanne rouge au système haute

pression
Raccorder le tuyau de la connexion intermédiaire à la pompe à

vide
Fermer les deux vannes (6+7)

6.3 Tirage au vide d'une unité
Mettre en route la pompe à vide

Ouvrir les deux vannes (6+7)

Vérifier la pression indiquée sur le manomètre basse pression

Lorsque le vide final est atteint, fermez les deux vannes (6 + 7)

Note: Le temps de tirage au vide dépend de la taille de l'unité.
Une durée minimale de 20 minutes est nécessaire pour tirer au
vide une unité petite ou moyenne.
