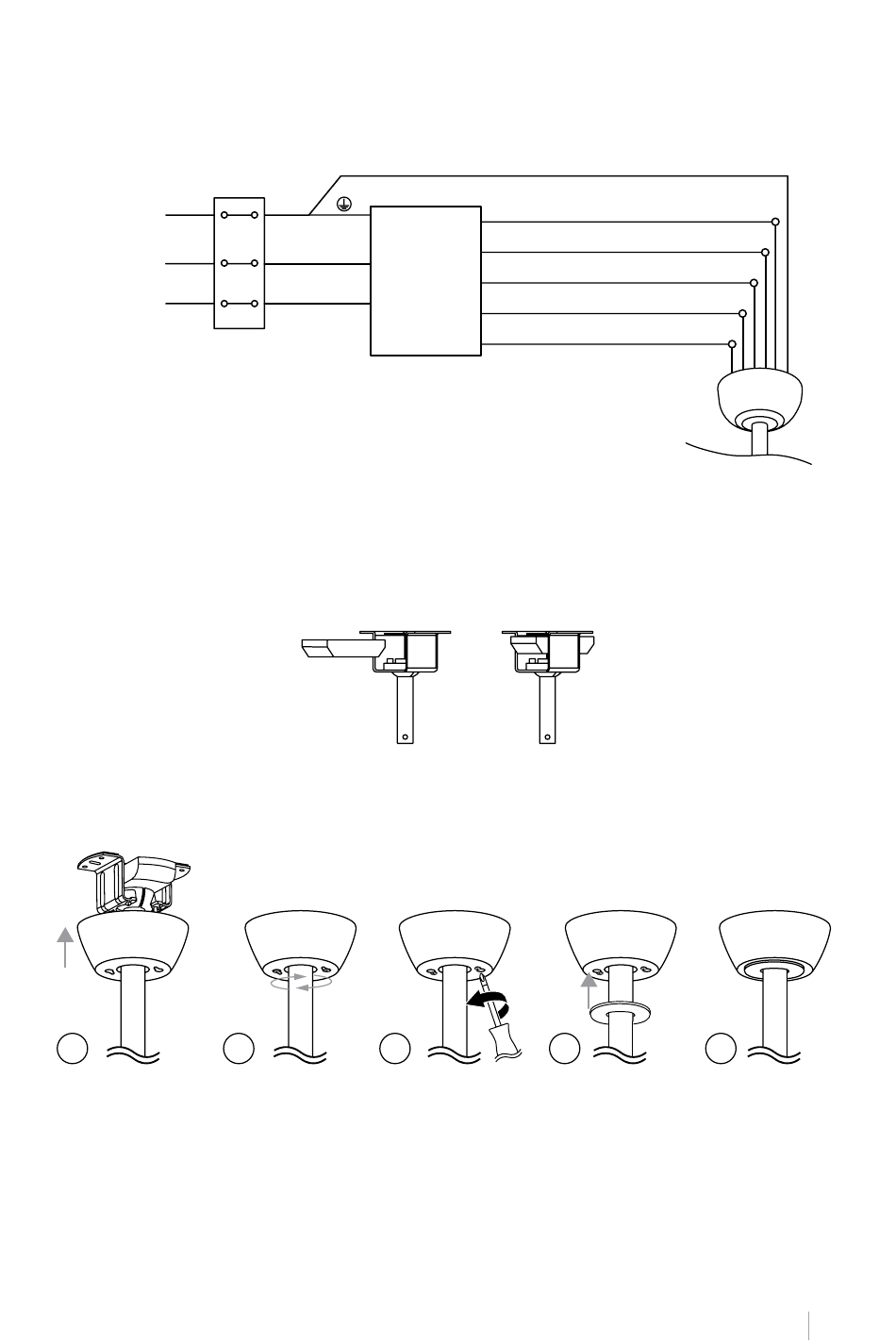

C O NE XI ÓN D E L CAB LEAD O
Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
* Sólo en modelos CON LUZ.
C O LOCAR E L R ECE P TO R
Introduzca el controlador del mando a distancia en el interior del soporte de montaje tal
como se muestra en la imagen.
MO NTA JE DE L FLORÓN
1
1. Levante el florón hasta el soporte de montaje y alinee los tornillos aflojados en el sopor-
te de montaje con los orificios del florón.
2. Gire el florón para ajustarlo y reinserte los tornillos.
3. Fije los tornillos con la ayuda de un destornillador.
4. Después suba la cubierta decorativa hacia el florón de manera que quede fija con el imán
que lleva incorporado.
Consejo: Otra persona debería ayudarle para sostener la escalera de mano y alcanzarle el
ventilador una vez se haya subido a la escalera.
Entrada L
Receptor del
a distancia
Entrada N
2
3
Toma tierra (verde / amarilla)
Neutro N (blanco)*
Luz L (azul)*
Motor DC L (gris)
mando
Motor DC L (rosa)
Motor DC L (rojo)
4
5
