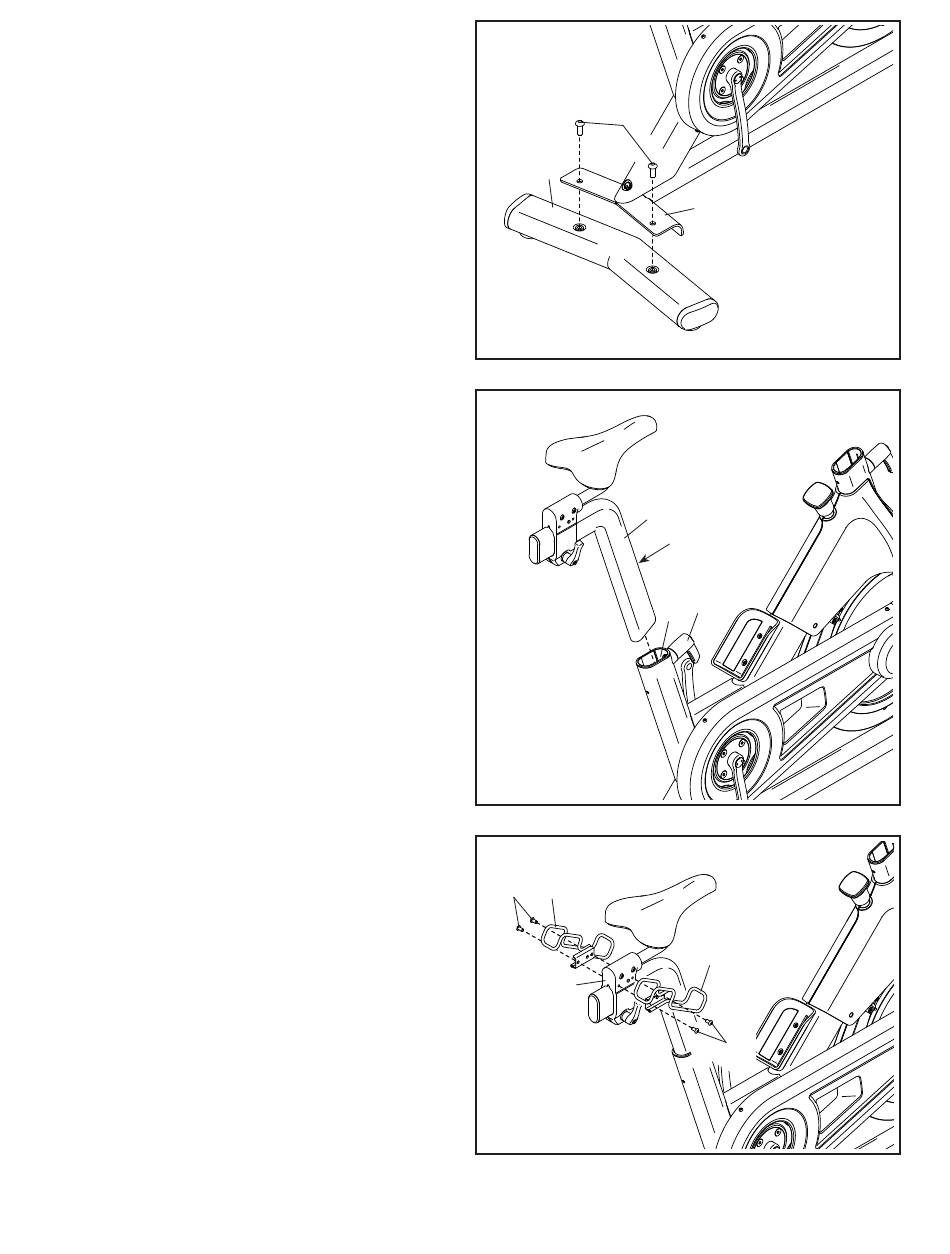

3. Befestigen Sie den hinteren Stabilisator (3)
mit zwei M10 x 25mm Schrauben (69) am
Rahmen (1).
4. Finden Sie den abgebildeten Einstellgriff (14).
Drehen Sie den Einstellgriff um etwa vier
Umdrehungen gegen den Uhrzeigersinn und
ziehen Sie ihn dann nach außen.
Als Nächstes schieben Sie die Sattelstütze
(7) in den Rahmen (1) ein. Schieben Sie die
Sattelstütze in die gewünschte Position und
lassen Sie dann den Einstellgriff (14) einem der
Einstelllöcher (A) in der Sattelstütze einrasten.
Vergewissern Sie sich, dass der Einstellgriff
fest in einem Einstellloch sitzt und ziehen
Sie den Einstellgriff dann mit etwa vier
Umdrehungen fest.
Dann ziehen Sie den Einstellgriff (14) nach
außen, drehen ihn so, dass er wie abgebildet
nach unten zeigt, und lassen ihn dann los.
5. Identifizieren Sie die rechte Hantelablage
(12) und richten Sie diese wie abgebildet
aus. Befestigen Sie die rechte Hantelablage
mit zwei M6 x 12mm Schrauben (71) am
Sattelträger (10).
Befestigen Sie die linke Hantelablage (11) auf
die gleiche Weise.
3
69
3
4
7
5
71
11
10
7
1
A
14
1
12
71
