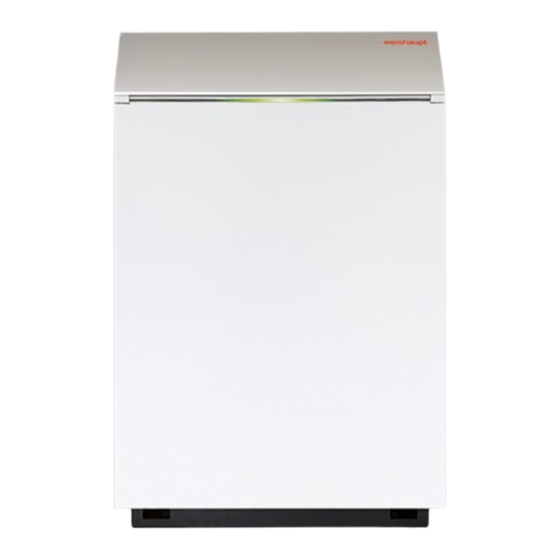

Weishaupt Geoblock WGB 8 Montage- Und Betriebsanleitung

Sole/wasser-wärmepumpe
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

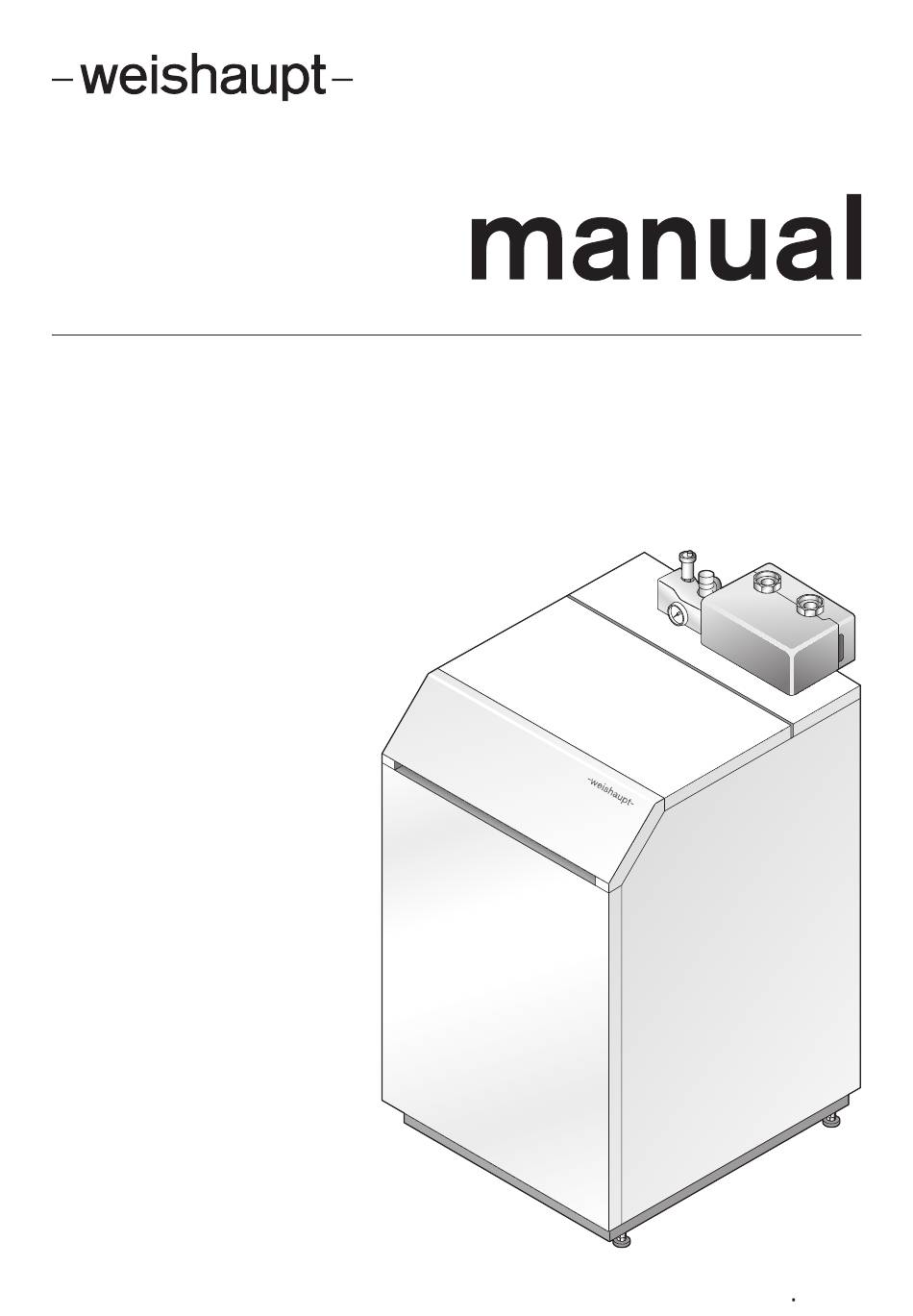

Montage- und Betriebsanleitung
Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14
83322201 1/2025-03

Werbung

loading

Verwandte Anleitungen für Weishaupt Geoblock WGB 8

Inhaltszusammenfassung für Weishaupt Geoblock WGB 8

  • Seite 1 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 83322201 1/2025-03...
  • Seite 2 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 Benutzerhinweise ...................... 6 1.1   Zielgruppe ........................ 6 1.2   Symbole in der Anleitung  ...................  6 1.3   Gewährleistung und Haftung  .................. 7 Sicherheit .......................... 8 2.1   Bestimmungsgemäße Verwendung .................  8 2.2   Sicherheitszeichen am Gerät  .................. 8 2.3  ...
  • Seite 3 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5.2   Hydraulikanschluss .................... 32 5.3   Wärmequellenseitiger Anschluss ................ 34 5.4   Elektroanschluss  ...................... 36 5.4.1   Geräteelektronik anschließen ................ 36 5.4.2   Anschlussplan .....................  37 Bedienung  ........................ 42 6.1   Betriebsanzeige ...................... 42 6.2   Anzeige- und Bedieneinheit  .................. 43 6.3  ...
  • Seite 4 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6.7.5   Wärmepumpe  .....................  77 6.7.5.1   Service  ...................... 77 6.7.5.2   Einstellungen  .................... 78 6.7.5.3   Volumenstrom  .................... 79 6.7.5.4   Solepumpe .................... 79 6.7.5.5   Modulation  .................... 80 6.7.5.6   Pumpe (Umwälzpumpe) ................ 81 6.7.5.7  ...
  • Seite 5 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 Ersatzteile  ........................ 134 Notizen  .......................... 142 Stichwortverzeichnis .................... 144 5-148 83322201 1/2025-03 Ber...
  • Seite 6 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.
  • Seite 7 Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen Weiterbenutzung trotz Auftreten von einem Mangel unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten unsachgemäß durchgeführte Reparaturen keine Verwendung von Weishaupt-Originalteilen höhere Gewalt eigenmächtige Veränderungen am Gerät Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft...
  • Seite 8 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung ® Die Wärmepumpe Geoblock ist ausschließlich geeignet für: Erwärmung von Heizwasser nach VDI 2035 monoenergetischen, monovalenten und bivalenten Betrieb passive Kühlung von Heizwasser nach VDI 2035 (nur in Verbindung mit Passiver Kühlstation) Die Technischen Daten müssen eingehalten werden [Kap. 3.4].
  • Seite 9 Über bauseitige Sicherung Gerät von der Spannungsversorgung trennen. Fenster und Türen öffnen. Raum verlassen. Hausbewohner warnen. Kältetechniker oder Weishaupt-Kundendienst benachrichtigen. 2.4 Sicherheitsmaßnahmen Sicherheitsrelevante Mängel müssen umgehend behoben werden. Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sind vor- sorglich auszutauschen [Kap. 9.2].
  • Seite 10 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 2 Sicherheit 2.4.2 Normalbetrieb Alle Schilder am Gerät lesbar halten und ggf. austauschen. Vorgeschriebene Einstell-, Wartungs- und Inspektionsarbeiten fristgemäß durch- führen. Gerät nur mit geschlossener Abdeckung betreiben. 2.4.3 Elektrische Arbeiten Bei Arbeiten an spannungsführenden Bauteilen beachten: Unfallverhütungsvorschriften (z. B. DGUV Vorschrift 3) und örtliche Vorschriften Werkzeuge nach EN IEC 60900 verwenden...
  • Seite 11 Leistungsgröße: 8 Konstruktionsstand modulierend Ausführung: dreiphasig Aufstellung: innen 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig. Sie sind für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Mod.: Ser. Nr.: 11-148 83322201 1/2025-03 Ber...
  • Seite 12 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.3 Funktion Das Erdreich speichert Wärme, die von der Sole (Gemisch aus Wasser und Frost- schutzmittel) aufgenommen wird. Eine Umwälzpumpe fördert die erwärmte Sole in den Verdampfer der Wärmepumpe. Im Verdampfer wird die Wärme an das Kälte- mittel im Kältekreis übertragen.
  • Seite 13 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.3.1 Wasser-, Sole- und Kältemittelführende Komponenten 1 Entlüftungsventil Wärmequelle 2 Füll- und Entleerhahn Heizkreis (rechte Geräteseite) 3 Absperreinrichtung Heizkreis 4 Verflüssiger 5 Absperreinrichtung Wärmequelle 6 Solepumpe (M11) 7 Verdampfer 8 Rücklauf Heizkreis 9 Schlammabscheider Heizkreis G1½...
  • Seite 14 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.3.2 Elektrische Komponenten 1 Steuerplatine Kältesatz SEC 2 Anzeige- und Bedieneinheit (Systemgerät) 3 Volumenstromsensor (B10) 4 Vorlauffühler Austritt (B7) 5 Rücklauffühler (B9) 6 Solefühler Wärmequelle Ausgang aus WP (B29) 7 Solefühler Wärmequelle Eingang in WP (B27) 8 Spule für Inverter 9 Inverter...
  • Seite 15 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.3.3 Sicherheits- und Überwachungsfunktionen Sicherheitstemperaturbegrenzer (STB) in der Elektroheizung Wenn die Temperatur 85 °C überschreitet, schaltet der Sicherheitstemperaturbe- grenzer die Elektroheizung ab. Der Sicherheitstemperaturbegrenzer muss manuell wieder entriegelt werden. Hochdruckschalter Wenn der Druck im Kältekreis 45 bar überschreitet, schaltet der Verdichter ab (W 15 und W 111).
  • Seite 16 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten EHPA, Deutschland DE-HP-00784 Grundlegende Normen EN 14511-1 … 4:2018 EN 14825:2018 EN 12102-1:2017 Weitere Normen, siehe EU-Konformitätserklärung. 3.4.2 Elektrische Daten Schutzart IP42 Steuerung Netzspannung / Netzfrequenz 230 V / 50 Hz Leistungsaufnahme max 110 W Leistungsaufnahme Standby...
  • Seite 17 +3 … +30 °C Temperatur bei Transport/Lagerung –10 … +60 °C relative Luftfeuchtigkeit max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 3.4.5 Emissionen Schall Zweizahl-Geräuschemissionswerte WGB 8 WGB 14 gemessener Schallleistungspegel L (re 1 pW) bei Norm-Nennbedingungen B0 / W55...
  • Seite 18 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.4.6 Leistung WGB 8 WGB 14 Norm-Nennvolumenstrom Verflüssiger B0 / W35 (5 K) 0,76 m³/h 0,92 m³/h Mindestvolumenstrom Heizbetrieb 0,30 m³/h 0,30 m³/h Maximalvolumenstrom Heizbetrieb 1,36 m³/h 2,37 m³/h Norm-Nennvolumenstrom Sole BO / W35 (3 K) 1,08 m³/h 1,24 m³/h Maximalvolumenstrom Sole...
  • Seite 19 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.4.6.2 Restförderhöhe Heizkreis WGB 8-A-MD-I mit Pumpengruppe WHI pump 25-7 #7 1 Durchfluss [m³/h] 2 Restförderhöhe [mbar] WGB 14-A-MD-I mit Pumpengruppe WHI pump 32-7,5 #1 1 Durchfluss [m³/h] 2 Restförderhöhe [mbar] 19-148 83322201 1/2025-03 Ber...
  • Seite 20 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.4.6.3 Restförderhöhe Solekreis WGB 8-A-MD-I mit integrierter Umwälzpumpe 1 Durchfluss [m³/h] 2 Restförderhöhe [mbar] WGB 14-A-MD-I mit integrierter Umwälzpumpe 1100 1000 1 Durchfluss [m³/h] 2 Restförderhöhe [mbar] 3.4.7 Medium Heizwasser nach VDI 2035 20-148 83322201 1/2025-03 Ber...
  • Seite 21 ® In Kombination mit einer Weishaupt geoplus -Turbosonde kann die maximale Heiz- leistung der Wärmepumpe durch den Weishaupt-Kundendienst auf die tatsächlich erforderliche Heizleistung für das Gebäude begrenzt werden. WGB 8-A-MD-I – Heizleistung bei Wasseraustrittstemperatur 35 °C 1 Wärmequelle Eingangstemperatur in WP [°C]...
  • Seite 22 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung WGB 14-A-MD-I – Heizleistung bei Wasseraustrittstemperatur 35 °C 1 Wärmequelle Eingangstemperatur in WP [°C] 2 Heizleistung [kW] 3 Heizleistung maximal 4 Heizleistung minimal WGB 14-A-MD-I – Heizleistung bei Wasseraustrittstemperatur 55 °C 1 Wärmequelle Eingangstemperatur in WP [°C] 2 Heizleistung [kW] 3 Heizleistung maximal 4 Heizleistung minimal...
  • Seite 23 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.4.9 Betriebsdruck Kältemittel Hochdruckseite max 45 bar Kältemittel Niederdruckseite max 22,7 bar Heizwasser max 3 bar Sole max 3 bar 3.4.10 Solekreis ® Wärmeträger-Typ GeoSol N oder Tyfocor Wärmeträger-Basis Monoethylenglykol Solekonzentration min 25 % Frostschutz bis -13 °C 3.4.11 Inhalt WGB 8 WGB 14 Kältemittel R410A...
  • Seite 24 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 3 Produktbeschreibung 3.4.13 Abmessungen 28 mm 25 mm 583 mm 610 mm 85,5 mm 680 mm 660 mm 60,5 mm 752 mm 70 mm 121mm 600 mm 475 mm 270 mm 280 mm 166 mm 268,5 mm...
  • Seite 25 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 4 Montage 4 Montage 4.1 Montagebedingungen Aufstellraum Vor der Montage sicherstellen, dass: der Mindestabstand eingehalten wird der Platz für den Soleanschluss ausreicht der Aufstellraum das Mindestraumvolumen aufweist der Transportweg frei und tragfähig ist [Kap. 3.4.12] die Stellfläche tragfähig und eben ist der Platz für den Hydraulikanschluss ausreicht der Aufstellraum frostsicher und trocken ist...
  • Seite 26 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 4 Montage Verkleidung 1 vorne anheben und hinten herausziehen. Verkleidung links und rechts entfernen: Schrauben 1 lösen Schraube 2 lösen Seitenteil 3 an der oberen Kante wegziehen (Schnappverschluss) und nach oben abnehmen 26-148 83322201 1/2025-03 Ber...
  • Seite 27 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 4 Montage Transport Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.12]. Schaden am Gerät durch Kippen Verdichter kann beschädigt werden. Beim Transport Gerät nicht mehr als 45° kippen. HINWEIS Zum leichteren Transport kann der Kältesatz ausgebaut werden [Kap. 9.4].
  • Seite 28 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 4 Montage Transportsicherung Transportsicherung 1 entfernen. Ausrichten Fußschrauben-Einstellbereich: 0 ... 15 mm Mit den Fußschrauben waagrecht ausrichten. 4.3 Fühler montieren Hinweise zum Elektroanschluss beachten [Kap. 5.4]. Außenfühler (B1) an der Nordseite oder Nord-Westseite auf halber Fassadenhö- he (min 2,5 m) montieren.
  • Seite 29 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser Das Heizwasser muss der VDI-Richtlinie 2035 entsprechen. Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen). Das Füll- und Ergänzungswasser muss vorfiltriert sein. Bei nicht diffusionsdichten Anlagenkomponenten muss die Wärmepumpe durch eine Systemtrennung vom Heizkreis getrennt werden.
  • Seite 30 5.1.2 Wasserhärte Über das Anlagenvolumen wird die maximal zulässige Gesamthärte bestimmt. Wird die Wärmepumpe über eine Systemtrennung vom Heizungsnetz getrennt, empfiehlt Weishaupt, die Wärmepumpe mit unbehandeltem Wasser zu füllen. Aus Diagramm ermitteln, ob Maßnahmen zur Wasseraufbereitung erforderlich sind. Wenn der Schnittpunkt im Bereich ...
  • Seite 31 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation WGB 14 900 1000 Anlagenvolumen [Liter] Gesamthärte [°dH] Wasseraufbereitung erforderlich Wasseraufbereitung nicht erforderlich Die Füll- und Ergänzungswassermenge und die Wasserqualität dokumentieren. 31-148 83322201 1/2025-03 Ber...
  • Seite 32 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation 5.2 Hydraulikanschluss Heizungsanlage mindestens mit dem 2-fachen Anlageninhalt durchspülen. Fremdkörper werden entfernt. Vorlauf und Rücklauf anschließen, dabei Absperreinrichtungen einbauen Schlamm- und Luftabscheider montieren Hydraulik Kleinverteiler-Set montieren. Ausdehnungsgefäß anbauen. Wenn kein Ausdehnungsgefäß...
  • Seite 33 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation Wasserfüllung Verunreinigung von Trinkwasser durch Füllen ohne Systemtrenner Füllen ohne Systemtrenner kann das Trinkwasser verunreinigen. Eine direkte Ver- bindung zwischen Heiz- und Trinkwasser ist unzulässig. HINWEIS Heizwasser über Systemtrenner füllen. Schaden am Gerät durch ungeeignetes Füllwasser Korrosion und Ablagerungen können die Anlage beschädigen.
  • Seite 34 Örtliche Vorschriften und Vorgaben der Genehmigungsbehörde beachten. Vorgaben für den Wärmeträger beachten [Kap. 3.4.10]. Weishaupt empfiehlt als Wärmeträger eine Fertigmischung (Zubehör). Schaden am Solekreis und Gerät durch Nichteinhalten der Solekonzentration Bei zu geringer Solekonzentration kann der Solekreis einfrieren und die Wärme- pumpe beschädigt werden.
  • Seite 35 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation Weishaupt empfiehlt einen Dreiwege-Kugelhahn (bauseits) zur Füllung und Entlüf- tung der Sonde. Soleleitung von der Sonde kommend am Wärmequelle Eingang in WP 1 an- schließen, dabei: alle erforderlichen Bauteile (bauseits), nach Hydraulikschema einbauen, z. B.
  • Seite 36 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation 5.4 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. WARNUNG Gegen unerwartetes Wiedereinschalten sichern. Schaden an der Wärmepumpe durch Abschalten über EVU-Schütz Die Wärmepumpe darf während der Sperre vom Energieversorgungsunternehmen (EVU-Sperre) nicht von der Spannungsversorgung getrennt werden.
  • Seite 37 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation 5.4.2 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.4]. Zuleitung L1.2 T10A L1.1 L2.1 L3.1 N1.1 PE L1.2 Zuleitung (X1.1) Klemmleiste Nr. Anschluss Beschreibung X1.1 1 Zuleitung Verdichter allpolig trennend  ...
  • Seite 38 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation Geräteelektronik (X3.1 und X3.2) MFA1 MFA1 MM21 PWM1 PWM2 N VA2 PE in PE PE PE PE PE PE PE PE PE PE PE PE PE L10 L10 L10 L10 VA1 VA2 M3W M3H in A3 H1 H2 DE1 DE2 AE1 AE2 AE3 A14 A15 B...
  • Seite 39 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation Geräteelektronik (X3.1 und X3.2) Klemmleiste Klemme Anschluss Beschreibung X3.1 Potenzialfreier Relais-Ausgang Variabler Ausgang 230 V / 50 Hz Mischer regenerativ AUF (MM21: Mischer regenerativ) Mischer regenerativ ZU (MM21: Mischer regenerativ) Heizkreispumpe direkter Heizkreis Flanschheizung Pumpe M1...
  • Seite 40 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation Geräteelektronik (X3.3 … X3.5) B2 B3 B11 B2.1 B6.2 B17 B19 M12 H1 B6.2 GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND A3 M12 H1 B1 B2 B3 B11 B2.1 B6.2...
  • Seite 41 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 5 Installation Geräteelektronik (X3.3 … X3.5) Klemmleiste Klemme Anschluss Beschreibung X3.3 Außenfühler NTC 2 kΩ Weichenfühler NTC 5 kΩ Warmwasserfühler NTC 5 kΩ Pufferfühler NTC 5 kΩ B2.1 Vorlauffühler regenerativ NTC 5 kΩ X3.4 Heizkreispumpe M2 Mischerventil Heizkreis, AUF-Signal  (MM2 Mischerventil) Mischerventil Heizkreis, ZU-Signal  (MM2 Mischerventil) Pumpe M12 in Passiver Kühlstation 230 V / 50 Hz...
  • Seite 42 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6 Bedienung 6.1 Betriebsanzeige Die Lichtleiste 1 zeigt den Betriebsstatus der Wärmepumpe an. Lichtleiste Beschreibung keine Spannungsversorgung oder Lichtleiste deaktiviert [Kap. 6.7.9] grün System ist fehlerfrei gelb Warnung oder Fehler [Kap. 10] verriegelter Fehler (Anlage ist gesperrt) [Kap. 10] 42-148 83322201 1/2025-03 Ber...
  • Seite 43 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.2 Anzeige- und Bedieneinheit drehen durch die Parameterstruktur navigieren Wert ändern drücken kurz: bestätigen oder Wert speichern ca. 3 Sekunden: Wert ohne speichern verlassen ca. 5 Sekunden: zurück zum Startbildschirm Spannungsversorgung Die Anzeige- und Bedieneinheit (Systemgerät) der Wärmepumpe wird über die Bus-Verbindung mit Spannung versorgt.
  • Seite 44 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.3 Anzeige Startbildschirm Freitag 14.02.2025 7:37 Vorlauftemperatur °C 40.0 50 °C Standby 7.0°C 1 Informationen: Aktuelle Leistungsvorgabe an die Wärmepumpe Warmwassertemperatur Außentemperatur 2 Ebenenauswahl:   Favoriten-Ebene   Benutzer-Ebene   Fachmann-Ebene 3 Statusanzeige: Aktueller Status der Anlage. Not-Aus (alle Wärmeerzeuger abgeschaltet, Heizkreiszirkulation bleibt nach Anforderung aktiv) Test (Relaistest aktiv) Gesperrt (Anlauf vom Verdichter gesperrt)
  • Seite 45 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.4 Favoriten-Ebene Für den schnellen Zugriff sind häufig benötigte Parameter in der Favoriten-Ebene fest hinterlegt. Favoriten anzeigen Mit Drehknopf Schaltfläche Favoriten-Ebene wählen und bestätigen. Anzeige wechselt in die Favoriten-Ebene. Freitag 14.02.2025 7:37...
  • Seite 46 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.6 Fachmann-Ebene Einstellungen in der Fachmann-Ebene darf nur dafür qualifiziertes Fachpersonal durchführen. Werkseinstellungen und Einstellbereiche siehe [Kap. 11.6]. Detaillierte Beschreibung der einzelnen Parameter, siehe Menüstruktur [Kap. 6.7]. Der Einstieg in die Fachmann-Ebene ist nur über Passwort möglich. Passwort wählen Passwort: 11 Mit Drehknopf Schaltfläche Fachmann-Ebene wählen und bestätigen.
  • Seite 47 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7 Menüstruktur In der Benutzer-Ebene ist der Zugriff auf die Menüstruktur eingeschränkt [Kap. 6.5]. Über die Fachmann-Ebene kann auf alle Informationen und Parameter zugegriffen werden [Kap. 6.6]. Je nach Ausführung, Hydraulik- und Regelvariante werden bestimmte Informationen und Parameter ausgeblendet.
  • Seite 48 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.1.2 Wärmepumpe Wärme-     Info pumpe Information Beschreibung Aktuelle Leistungsvorgabe an die Wärmepumpe. Leistungsanforde- rung Geforderte Vorlaufsolltemperatur von den Heizkreisen. Solltemperatur Aktuelle Temperatur am Vorlauffühler Verflüssiger (B7). Vorlauftemperatur Aktuelle Rücklauftemperatur vom Heizkreis, gemessen am Rücklauffühler (B9).
  • Seite 49 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Information Beschreibung Geforderte Leistung vom Regler. Soll Leistung Aktuelle Leistung der Wärmepumpe. Ist Leistung Verdichtersauggastemperatur: Verdichtersaugga- Aktuelle Kältemitteltemperatur, gemessen am Eingang vom Verdichter. stemp. Verdichtersauggasfühler (T4) Aktuelle Kältemitteltemperatur, gemessen am Ausgang vom Wärmetauscher (Ver- Kältemittel IG dampfer).
  • Seite 50 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.1.3 Zweiter Wärmeerzeuger     Info 2. WEZ Information Beschreibung Status E-Heizung 1 Aktueller Status der Elektroheizung im Innengerät, Stufe 1. Status E-Heizung 2 Aktueller Status der Elektroheizung im Innengerät, Stufe 2. Aktueller Status vom 2. Wärmeerzeuger (z.
  • Seite 51 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Symbol wählen und bestätigen. Tabellenwerte werden angezeigt. Benutzer Benutzer 14.1.2025 77.0kWh 13.1.2025 110kWh 12.1.2025 12.8kWh 13.0kWh 03 04 05 06 07 08 09 10 11 12 13 14 11.1.2025 Information Beschreibung...
  • Seite 52 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.2 Systembetriebsart System-   betriebsart Das Menü Systembetriebsart legt die Betriebsart der gesamten Anlage fest. Einstellung Beschreibung Nur bei Freigabe Kühlbetrieb [Kap. 6.7.3.9]. Automatik (Werkseinstellung) Automatikbetrieb: Heizen oder Kühlen Automatik, abhängig von der aktuellen Außentemperatur Warmwasser Automatik Frostschutz aktiv Heizen...
  • Seite 53 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3 Heizkreis Für jeden Heizkreis wird ein separates Menü angezeigt. 6.7.3.1 Betriebsart   Heizkreis Betriebsart Legt die Betriebsart vom Heizkreis fest. Sind im Menü Systembetriebsart Funktionen (Heizung, Warmwasser) deak- tiviert, hat die Einstellung keine Auswirkung [Kap. 6.7.2].
  • Seite 54 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.2 Party/Pause Party/     Heizkreis Pause Das Temperaturniveau vom Heizprogramm kann vorübergehend (maximal 12 Stun- den) geändert werden. Danach ist wieder das eingestellte Heizprogramm aktiv. Steht der Parameter auf Automatik, ist das eingestellte Heizprogramm aktiv. Einstellung Beschreibung Für die Dauer der eingestellten Zeit heizt die Anlage auf Komforttemperatur...
  • Seite 55 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.3 Urlaub     Heizkreis Urlaub Mit dem Urlaubsprogramm kann das Heizprogramm über einen bestimmten Zeit- raum unterbrochen werden. Im eingestellten Zeitraum ist: der Frostschutz aktiv die Warmwasserbereitung nicht aktiv der eingestellte Legionellenschutz aktiv die Anlage auf Standby Zeitraum eingeben...
  • Seite 56 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.4 Raumsolltemperatur Raumsoll-     Heizkreis temperatur Legt die Raumsolltemperatur für das gewählte Temperaturniveau fest. Temperaturniveau Werkseinstellung Einstellbereich 21,0 °C Komfort Normal … 28,0 °C 20,0 °C Normal Absenk … Komfort °C 18,0 °C Absenk Frost … Normal °C 16,0 °C 4,0 … Absenk °C Frost Aus / 5 … 120 min...
  • Seite 57 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Einstellung Beschreibung Der Parameter wird nur angezeigt, wenn ein Raumgerät vorhanden ist und unter Fenster Sperrzeit Einstellungen (Heizkreis) → Anforderung die Option Raumgeführt eingestellt ist. Aus (Werkseinstellung): Fenster Sperrzeit nicht aktiv. 5.0 … 120.0min: Die Fenster Sperrzeit wird aktiviert, wenn die Raumtemperatur inner- halb von 2 min um 2 K sinkt, z. B.
  • Seite 58 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.5 Heizkennlinie Heiz-     Heizkreis kennlinie Die Heizkennlinie legt fest, wie stark sich eine Änderung der Außentemperatur auf die Vorlaufsolltemperatur auswirkt. Um die gewünschte Raumtemperatur zu erreichen, ist bei kälteren Außentempera- turen eine höhere Vorlauftemperatur erforderlich.
  • Seite 59 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Eine Änderung der Absenk, Normal, Komfort oder Frost Raumsolltem- peratur um 1 °C führt zu einer Parallelverschiebung der Heizkennlinie um ca. 1,5 … 2,5 °C. Beispiel: bei Steilheit 0.95 1 Außentemperatur [°C] 2 Vorlauftemperatur [°C] bei Steilheit 0.95 3 Raumsolltemperatur [°C] 59-148 83322201 1/2025-03 Ber...
  • Seite 60 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.6 Einstellungen     Heizkreis Einstellungen Parameter Einstellung Aus (Werkseinstellung): Funktion Kein Heizbetrieb, nur Warmwasserladung möglich. Menüs und Parameter den Heizkreis betreffend werden ausgeblendet. Ein: Heizbetrieb möglich. Menüs und Parameter den Heizkreis betreffend werden an- gezeigt.
  • Seite 61 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Parameter Einstellung Frostschutz Aus: Frostschutz nicht aktiv. -20.0 … +18.0°C (Werkseinstellung 3 °C): Unterschreitet die aktuelle Außentemperatur den eingestellten Wert, ist der An- lagenfrostschutz aktiv. Der Parameter wird nur angezeigt, wenn ein Raumgerät vorhanden ist und unter Raumabschaltung Anforderung die Option Raumgeführt oder Witterungsgeführt ein- gestellt ist.
  • Seite 62 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Parameter Einstellung Der Parameter wird nur angezeigt, wenn unter Anforderung die Option Absenkmodus Raumgeführt oder Witterungsgeführt eingestellt ist. Temperaturniveau für die Absenkphasen im Heizprogramm [Kap. 6.7.3.4]. Frost Absenk (Werkseinstellung) Der Parameter wird nur angezeigt, wenn ein Raumgerät vorhanden ist und unter Raumfaktor Anforderung die Option Witterungsgeführt eingestellt ist.
  • Seite 63 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.7 Sommer-Winter-Umschaltung So/Wi     Heizkreis Umschaltung Einstellung Beschreibung Überschreitet die gemittelte Außentemperatur den eingestellten Wert, wechselt 3.0 … 30.0°C (Werkseinstellung 18.0 °C) die Betriebsart auf Sommer. Bei aktivem Estrichprogramm wirkt die Sommer-Winter-Umschaltung nicht [Kap. 6.7.3.6].
  • Seite 64 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.8 Zeitprogramm Zeit-     Heizkreis programm Mit dem Zeitprogramm wird festgelegt, zu welchen Tageszeiten auf Komfort-, Nor- mal- oder Absenktemperatur geheizt wird. Zeit ändern Wenn für eine Zeitspanne kein Temperaturniveau eingestellt ist, fährt die Anlage automatisch auf Absenktemperatur.
  • Seite 65 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Wochentag kopieren Drehknopf im Uhrzeigersinn drehen bis Kopieren angezeigt wird. Drehknopf drücken und den Wochentag wählen der kopiert werden soll. Drehknopf drücken und den Wochentag wählen der überschrieben werden soll. Aus: Kopiervorgang wird abgebrochen Mo …...
  • Seite 66 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.9 Kühlen     Heizkreis Kühlen Das Menü wird nur angezeigt, wenn im Parameter Ausgang VA1, Ausgang VA2 oder Ausgang MFA die Funktion Passive Kühlung eingestellt ist [Kap. 6.7.8]. Parameter Einstellung Der Kühlbetrieb ist nur innerhalb der Schaltzeiten für Komfort- und Normaltempe-...
  • Seite 67 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Kühlkennlinie Beispiel: Kennlinie AT min Kennlinie AT max Kennfeld VL-MAX Kühlkennlinie Maximaltemperatur Anforderungsüberhöhung Minimaltemperatur Kennfeld VL-MIN Außentemperatur [°C] 67-148 83322201 1/2025-03 Ber...
  • Seite 68 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.10 Estrich Estrich-     Heizkreis programm Das Menü wird nur angezeigt, wenn der Parameter Estrich auf manuelles Programm steht [Kap. 6.7.3.6]. Im Estrichprogramm kann die Vorlaufsolltemperatur für jeden Tag individuell einge- stellt werden.
  • Seite 69 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.11 Schwimmbad     Heizkreis Schwimmbad Das Menü wird nur angezeigt, wenn im Inbetriebnahme-Assistent im Parameter Heizkreis die Funktion Schwimmbad definiert wird [Kap. 7.2]. Einstellung Beschreibung Schwimmbad Anforderung Aus: Keine Anforderung für eine Schwimmbadladung.
  • Seite 70 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.3.12 Reset     Heizkreis Reset Setzt alle im Menü Heizkreis vorgenommenen Änderungen auf Werkseinstellung zurück. 6.7.4 Warmwasser 6.7.4.1 Warmwasserprogramm Warmwasser     Warmwasser programm Mit dem Warmwasserprogramm wird festgelegt, zu welchen Tageszeiten der Trink- wasserspeicher auf Normaltemperatur oder Absenktemperatur aufgeheizt wird.
  • Seite 71 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Wochentag kopieren Drehknopf im Uhrzeigersinn drehen bis Kopieren angezeigt wird. Drehknopf drücken und den Wochentag wählen der kopiert werden soll. Drehknopf drücken und den Wochentag wählen der überschrieben werden soll. Aus: Kopiervorgang wird abgebrochen Mo …...
  • Seite 72 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.4.3 Warmwasser-Solltemperatur WW-Soll-     Warmwasser temperatur Warmwassertemperatur für den Normal- und Absenkbetrieb. Einstellung Beschreibung Absenk … Warmwasser-Maximaltemperatur (Werkseinstellung 45.0 °C): Normal Warmwasser-Solltemperatur für den Normalbetrieb. 5.5°C … Normal (Werkseinstellung 35.0 °C): Absenk Warmwasser-Solltemperatur für den Absenkbetrieb. Die Warmwasser-Solltemperatur nur so hoch einstellen wie erforderlich.
  • Seite 73 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.4.4 Legionellenschutz Legionellen-     Warmwasser schutz Parameter Einstellung Aus (Werkseinstellung): Legionellenschutz deaktiviert. Mo-So, Alle: Wochentag an dem der Legionellenschutz durchgeführt wird. Im Menü Legionellenschutz werden weitere Parameter angezeigt. 0:00 … 23:50 Uhr (Werkseinstellung 2:00 Uhr): Aufheizzeit WW Uhrzeit für den Start vom Legionellenschutz.
  • Seite 74 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.4.5 Einstellungen     Warmwasser Einstellungen Parameter Einstellung Vorrang (Werkseinstellung): Systembetriebsart Warmwasserbereitung hat Vorrang vor Heizen. Bedingter Vorrang: Warmwasserbereitung hat je nach Außentemperatur Vorrang vor Heizen. Witterungsg. Parallelb. (Witterungsgeführter Parallelbetrieb): Je nach Außentemperatur erfolgt die Warmwasserbereitung parallel zum Heizen.
  • Seite 75 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.4.6 Flanschheizung     Warmwasser Flanschheizung Parameter Einstellung Aus (Werkseinstellung): Flanschheizung Elektro-Heizeinsatz Warmwasser deaktiviert. Ein: Elektro-Heizeinsatz Warmwasser aktiviert. Im Menü Flanschheizung werden weitere Parameter angezeigt. 20.0 … 65.0°C (Werkseinstellung 52.0 °C): Umschalttemperatur Freigabetemperatur für den Elektro-Heizeinsatz im Trinkwasserspeicher.
  • Seite 76 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.4.7 Zirkulationspumpe Zirkulations-     Warmwasser pumpe Das Menü wird nur angezeigt, wenn im Parameter Ausgang … die Funktion Zirkulationspumpe eingestellt ist [Kap. 6.7.8]. Regelt das Ein- und Ausschalten der Zirkulationspumpe im Trinkwasserspeicher während dem Warmwasserprogramm.
  • Seite 77 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.5 Wärmepumpe 6.7.5.1 Service Wärme-     pumpe Service Parameter Einstellung Automatische Entlüftung Aus (Werkseinstellung): Automatische Entlüftung deaktiviert. Ein: Programm zum Füllen und Entlüften vom Heizkreis. Während der automatischen Entlüftung schaltet das Dreiwegeventil zwischen Heizbetrieb und Warmwasserladung hin und her.
  • Seite 78 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.5.2 Einstellungen Wärme-     pumpe Einstellungen Parameter Einstellung 3.0 … 360.0min (Werkseinstellung 10.0 min): Taktsperre Zwangspause für die Wärmepumpe nach dem Abschalten. Der Verdichter startet frühestens wieder nach der eingestellten Zeit. Ein (Wekseinstellung): Schaltdifferenz dyna- Schaltet die Wärmepumpe ab, erfasst und speichert das Systemgerät die Sprei-...
  • Seite 79 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.5.3 Volumenstrom Wärme-     pumpe Volumenstrom Der Parameter wird nur angezeigt, wenn im Menü Pumpe bei Regelungs- art … die Option Volumenstrom eingestellt ist [Kap. 6.7.5.6]. Parameter Einstellung 0.5 … 3.5m³/h (Werkseinstellung [Kap. 11.6]): Volumenstrom Heizen Legt den Volumenstrom für den Heizbetrieb fest.
  • Seite 80 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.5.5 Modulation Wärme-     pumpe Modulation Parameter Einstellung Leistung der Wärmepumpe bei Warmwasserladung. Leistung Warmwasser Automatik (Werkseinstellung): Bei Warmwasserladung moduliert die Leistung anhand der Vorlauftemperatur (10 … 100 %). 50 … 100%: Bei Warmwasserladung fährt die Wärmepumpe die eingestellte Leistung an und moduliert nicht.
  • Seite 81 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.5.6 Pumpe (Umwälzpumpe) Wärme-     pumpe Pumpe Parameter Einstellung Betriebsart der Umwälzpumpe (M1) im Heizbetrieb. Regelungsart Heizen Konstantbetrieb (Werkseinstellung): Pumpe wird mit der eingestellten Leistung betrieben. Volumenstrom: Die Pumpe moduliert in Abhängigkeit vom Volumenstrom. Betriebsart der Umwälzpumpe (M1) im Warmwasserbetrieb.
  • Seite 82 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.5.7 Heizen Wärme-     pumpe Heizen Parameter Einstellung 1.0 … 30.0K (Werkseinstellung 3.0 K): Schaltdifferenz Schalthysterese für die Wärmepumpe im Heizbetrieb. Die Vorlauftemperatur muss die geforderte Vorlaufsolltemperatur mindestens um die eingestellte Schaltdifferenz unterschreiten, damit die Wärmepumpe startet.
  • Seite 83 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.5.9 Mischer regenerativ Wärme- Mischer     pumpe regenerativ Der Parameter wird nur angezeigt, wenn im Inbetriebnahme-Assistent ein Ausgang für Mischer regenerativ (MM21) konfiguriert wurde. Mit dem Mischer regenerativ (MM21) kann in den Heizkreis eine Fremdwärmequelle eingebunden werden, z. B.
  • Seite 84 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.6 Zweiter Wärmeerzeuger 2. WEZ Zweite Wärmeerzeuger sind: Elektroheizung intern Rohrheizung extern (optional) Brennwertgerät (optional) Parameter Einstellung Aus (Werkseinstellung): Grenztemperatur Keine Grenztemperatur festgelegt. -25.0 … +40.0°C: Unterschreitet die aktuelle Außentemperatur den eingestellten Wert, wird die Wär- mepumpe gesperrt und nur der zweite externe Wärmeerzeuger (z. B.
  • Seite 85 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Parameter Einstellung Der Parameter wird nur angezeigt, wenn im Inbetriebnahme-Assistent im Parame- Hybridanlage ter Systemaufbau die Option WP + 2. WEZ konfiguriert wurde. Bei einer Hybridanlage kann ein zweiter Wärmeerzeuger mit einem Spannungssi- gnal aktiviert werden.
  • Seite 86 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Parameter Einstellung Der Parameter wird nur angezeigt, wenn im Parameter Hybridanlage die Op- Umschaltlogik tion Ein eingestellt ist. Mit der Umschaltlogik kann festgelegt werden, ob der kostengünstigste oder der ökologischste Wärmeerzeuger betrieben werden soll.
  • Seite 87 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.7 Eingänge     Eingänge 6.7.7.1 Eingang SGR… / Eingang H1… / Digitaleingang DE… Digitaleingang         Eingänge Eingang SGR… Eingang H1… DE… Die Eingänge können für verschiedene Funktionen und Schaltzustände konfiguriert werden.
  • Seite 88 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Parameter Einstellung Funktion: Not-Aus: Wärmepumpe, Elektroheizung und Pumpe aus. System Standby: Standby. Erzeugersperre HZ: Wärmepumpe ist für den Heizbetrieb gesperrt. Erzeugersperre WW: Wärmepumpe ist für die Warmwasserladung gesperrt. Erzeugersperre HZ und WW: Wärmepumpe ist für den Heizbetrieb und die Warmwasserladung gesperrt.
  • Seite 89 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.7.2 Smart-Grid-Funktion Mit der Smart-Grid-Funktion (SG Ready) kann die Wärmepumpe mit Strom aus ei- ner Photovoltaikanlage betrieben werden. Schaltzustände Anschlussplan beachten [Kap. 5.4]. Die Smart-Grid-Funktion bietet folgende Möglichkeiten: Betriebsart Funktion SGR1 SGR2...
  • Seite 90 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.7.3 Leistungsbegrenzung Das Energieversorgungsunternehmen (EVU) kann ggf. die Spannungsversorgung für die Wärmepumpe vorübergehend reduzieren. Dadurch soll eine Überlastung der lokalen Spannungsversorgung vermieden werden. Schaltzustände Anschlussplan beachten [Kap. 5.4]. Die Funktion Leistungsbegrenzung bietet folgende Möglichkeiten: Betriebsart Funktion SGR1...
  • Seite 91 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.8 Ausgänge Ausgänge Jeder Ausgang kann für verschiedene Funktionen definiert werden. Parameter Einstellung Zeigt die aktuell gewählte Funktion und den Schaltzustand der Ausgänge an. Info Legt die Funktion der Ausgänge fest. Aus (Werkseinstellung für Ausgang VA2 und Ausgang MFA): Ausgang Keine Funktion, wird nicht angesteuert.
  • Seite 92 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Parameter Einstellung Das Menü wird nur angezeigt, wenn: im Inbetriebnahme-Assistent unter Wärmeerzeuger - Systemaufbau die Betriebsart WP + 2. WEZ konfiguriert wurde Analog EM1 im Menü 2. WEZ im Parameter Hybridanlage die Option Ein eingestellt ist Ausgang wird bei einer Hybridanlage für den zweiten Wärmeerzeuger angesteuert.
  • Seite 93 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.9 Einstellungen Einstellungen Parameter Einstellung 0 … 23:59: Aktuelle Uhrzeit einstellen. Uhrzeit Aktuelles Datum einstellen. Datum Automatische Umstellung der Sommerzeit konfigurieren. Ein (Werkseinstellung) Sommerzeit 10 … 100 (Werkseinstellung 45): Helligkeit der Anzeige einstellen. Helligkeit Lichtleiste deaktivieren.
  • Seite 94 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Parameter Einstellung Zugriff mit Bus-Protokoll Modbus TCP auf den Regler der Wärmepumpe. Hinweise für den Zugriff beachten [Kap. 11.4]. Modbus TCP Zugriff: Aus (Werkseinstellung): Zugriff ist deaktiviert. Service: Zugriff ist 60 Minuten möglich. Ein: Zugriff ist dauerhaft möglich.
  • Seite 95 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.11 Energiemanagement Energie- management 6.7.11.1 Effizienz Effizienz Im Menü Effizienz wird die elektrische Leistung von Komponenten für die Statistik erfasst. Es werden nur die Parameter angezeigt, die bei der Inbe- triebnahme konfiguriert wurden.
  • Seite 96 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung 6.7.12 Schornsteinfeger Die Schornsteinfeger-Ebene wird nur angezeigt, wenn folgendes eingestellt ist: im Inbetriebnahme-Assistent unter Wärmeerzeuger - Systemaufbau die Betriebsart WP + 2. WEZ im Menü 2. WEZ im Parameter Hybridanlage die Funktion Ein Die Funktion dient zur Leistungsabnahme der Heizkreise während einer Abgasmes- sung am zweiten Wärmeerzeuger.
  • Seite 97 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 6 Bedienung Parameter Einstellung Aus (Werkseinstellung): Service Schornsteinfeger-Funktion ist deaktiviert. Ein: Schornsteinfeger-Funktion ist für 15 Minuten aktiviert. Aus (Werkseinstellung): 2. WEZ Zweiter Wärmeerzeuger ist deaktiviert. 8 … 80°C: Geforderte Vorlaufsolltemperatur vom zweiten Wärmeerzeuger. Aus (Werkseinstellung): Drehzahl Pumpe M1 Pumpe (M1) aus.
  • Seite 98 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur dafür qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind die Wärmequelle nach VDI 4640 ausgelegt ist die Wärmequelle für die maximale Heizleistung oder ggf.
  • Seite 99 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 7 Inbetriebnahme 7.2 Inbetriebnahmeschritte 1. Spannungsversorgung herstellen Spannungsversorgung herstellen. Schaden am Gerät durch nicht angeschlossene Elektroheizung Bei zu geringen Wassertemperaturen im Heizkreis wird die Wärmepumpe nicht im vorgesehenen Arbeitsfeld betrieben. Der eingeschränkte Betrieb kann zu Schäden HINWEIS am Gerät führen.
  • Seite 100 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 7 Inbetriebnahme 4. Datum und Uhrzeit einstellen Aktuelles Datum einstellen und bestätigen. Aktuelle Uhrzeit einstellen und bestätigen. Inbetriebnahme Inbetriebnahme Uhrzeit Uhrzeit Jahr Zeit 2025 07:29 zurück > 3sec Drücken zurück > 3sec Drücken 5.
  • Seite 101 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 7 Inbetriebnahme 6. Ausgang für Mischer regenerativ einstellen Ausgang, der für den Mischer regenerativ (MM21) angesteuert werden soll, ein- stellen und bestätigen. Es wird kein Ausgang angesteuert. Aus: Ausgang am Regler EC wird angesteuert. Heizkreis 2: Ausgang am Erweiterungsmodul 2 wird angesteuert.
  • Seite 102 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 7 Inbetriebnahme 9. EVU Lastabschaltung einstellen EVU Lastabschaltung einstellen und bestätigen. Die EVU Lastabschaltung muss aktiviert werden, wenn die EVU-Sperre vom Energieversorgungsunternehmen mit Lastabschaltung erfolgt. EVU Lastabschaltung deaktiviert. Aus: EVU Lastabschaltung aktiviert. Ein: Inbetriebnahme Wärmeerzeuger...
  • Seite 103 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 7 Inbetriebnahme 11. Sole-Austrittstemperatur begrenzen Austrittstemperatur der Sole aus der Wärmepumpe auf Mindestwert begrenzen. -10.0 … +10.0 °C (Werkseinstellung -3,0 °C): Wenn die Temperatur am Solefühler Wärmequelle Ausgang aus WP (B29) unterhalb vom eingestellten Wert liegt, wird die Wärmepumpe gesperrt und die Elektroheizung freigegeben.
  • Seite 104 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 7 Inbetriebnahme 13. Flanschheizung im Trinkwasserspeicher einstellen Flanschheizung einstellen und bestätigen. Keine Flanschheizung angeschlossen. Aus: Flanschheizung (E9) im Trinkwasserspeicher ange- schlossen. Inbetriebnahme Warmwasser Flanschheizung zurück > 3sec Drücken 14. Heizkreis Funktion einstellen Für jedes angeschlossene Erweiterungsmodul (Heizkreis) wird ein separates Fens- ter angezeigt.
  • Seite 105 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 7 Inbetriebnahme 15. Funktion Variabler Ausgang einstellen Funktion für den Variablen Ausgang einstellen und bestätigen [Kap. 6.7.8]. Die Einstellung kann nach der Inbetriebnahme noch geändert werden. Inbetriebnahme Parameter Ausgang VA1 Zirkulationspumpe zurück >...
  • Seite 106 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 7 Inbetriebnahme 19. Überströmventil einstellen Bei der Einstellung vom Überströmventil sicherstellen, dass der Mindestvolumen- strom im Heizbetrieb eingehalten wird. Wärmepumpe im Heizbetrieb betreiben und prüfen ob die Wärmepumpe den Heizkreis speist. Ventile an allen Zonen der Fußbodenheizung öffnen.
  • Seite 107 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 8 Außerbetriebnahme 8 Außerbetriebnahme Die Außerbetriebnahme darf nur dafür qualifiziertes Fachpersonal durchführen. Bei Betriebsunterbrechung: Spannungsversorgung unterbrechen. Bei Frostgefahr: Anlage wasserseitig entleeren Soleleitung im Gerät entleeren Bei Außerbetriebnahme zusätzlich: Kältemittel absaugen. Kältemittel und Kältemaschinenöl fachgerecht entsorgen.
  • Seite 108 Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sind vor- sorglich auszutauschen [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren.
  • Seite 109 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 9 Wartung Wartung Wartungsschritte entsprechend der beiliegenden Inspektionskarte durchführen und dokumentieren (Druck-Nr. 837579xx). Nach jeder Wartung Für die Dichtheitsprüfung vom Kältekreis die nationalen Vorschriften beachten. Sichtprüfung durchführen: ordnungsgemäße Rohrverbindungen Soleleitung und Isolierung auf Beschädigung prüfen Isolierung der Soleleitung auf Vollständigkeit prüfen Elektroleitungen auf Beschädigung prüfen Bauteile auf Korrosion prüfen...
  • Seite 110 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 9 Wartung 9.4 Kältesatz ausbauen Zum leichteren Transport oder zur Reparatur der Wärmepumpe kann der Kältesatz ausgebaut werden. Hinweise zur Wartung beachten [Kap. 9.1]. Verletzungsgefahr durch anstehenden Druck Reparaturarbeiten an einer unter Druck stehenden Anlage können zum Austritt von Gasen und/oder Substanzen (z.
  • Seite 111 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 9 Wartung Kugelhähne 1 absperren. Nur wenn die Wärmepumpe bereits in Betrieb war und der Kältesatz repariert werden soll: Sole über Entlüftungsventil (Solekreis) 3 ablaufen lassen Heizwasser über Entlüftungsventil (Heizkreis) 2 ablaufen lassen Schraube M6 4 unter der Pumpe entfernen.
  • Seite 112 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 9 Wartung Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.12]. Erstickungsgefahr durch austretendes Kältemittel Wenn der Kältesatz an Bauteilen (z. B. Rohrleitungen) bewegt oder getragen wird, kann der Kältekreis beschädigt werden. Austretendes Kältemittel sammelt sich am GEFAHR Boden.
  • Seite 113 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 9 Wartung 9.5 Kältekreis reparieren Hinweise zur Wartung beachten [Kap. 9.1]. Bei Verdacht auf Kältemittel-Verlust kann nicht eindeutig festgestellt werden, wie viel Kältemittel noch im Kältekreis ist. Das komplette Kältemittel muss abgesaugt und entsorgt werden.
  • Seite 114 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Voraussetzungen für den Betrieb prüfen: Spannungsversorgung vorhanden Heizungsschalter eingeschaltet Anzeige- und Bedieneinheit richtig eingestellt Das System erkennt Unregelmäßigkeiten der Anlage und zeigt diese an. Folgende Zustände sind möglich: Warnung Fehler...
  • Seite 115 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 10 Fehlersuche Fehler Bei einem Fehler verriegelt die Anlage, wenn die Betriebssicherheit nicht mehr ge- währleistet ist. Ist die Anlage verriegelt, erscheint in der Anzeige die Schaltfläche Reset. Beispiel Freitag 14.02.2025 7:37 Fehler 40...
  • Seite 116 Wärmepumpe eingehalten werden. Kältekreis prüfen [Kap. 3.3.3]. Inverter gesperrt, da in den letzten 10 Stunden Spannungsversorgung mindestens 10 Minu- 10 Fehler aufgetreten sind ten unterbrechen. Bei wiederholtem Auftreten Weishaupt-Kun- dendienst benachrichtigen. EEPROM Speicher-Fehler Spannungsversorgung mindestens 10 Minu- ten unterbrechen. keine Modbus-Kommunikation zwischen Regler EC Modbus-Verbindung prüfen.
  • Seite 117 Einsatzgrenzen betrieben wird. Wärmepumpe nicht kompatibel (es fehlen relevante Spannungsversorgung Verdichter prüfen. Daten) Spannungsversorgung von den Klemmen zum Kältesatz prüfen. Weishaupt-Kundendienst benachrichtigen. Regler EC hat keine Verbindung zum Erweiterungs- Verbindungsleitung zwischen Regler und Er- modul EM-HK weiterungsmodul prüfen. Soletemperatur zu gering Wärmequelle prüfen.
  • Seite 118 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 10 Fehlersuche Regelung Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Volumenstrom zu gering Mindestvolumenstrom beachten [Kap. 3.4.6]. Volumenstrom prüfen, ggf. erhöhen. Leitung Volumenstromsensor (B10) prüfen. Volumenstromsensor (B10) prüfen, ggf. aus- tauschen.
  • Seite 119 Einsatzgrenzen betrieben wird, siehe W 26 bis W 30. Kommunikation Kältekreis fehlerhaft Spannungsversorgung mindestens 10 Minu- ten unterbrechen. Bei wiederholtem Auftreten Weishaupt-Kun- dendienst benachrichtigen. Druckgastemperatur zu hoch Wärmeabnahme prüfen. Kältekreis prüfen. Stromaufnahme vom Inverter zu hoch Sicherstellen, dass die Wärmepumpe inner- halb der Einsatzgrenzen betrieben wird.
  • Seite 120 Gerät neu starten. Softwareversion Steuerplatine Kältesatz prü- fen. Steuerplatine Kältesatz Konfigurationsalarm Gerät neu starten. Softwareversion Steuerplatine Kältesatz prü- fen. Weishaupt-Kundendienst benachrichtigen. Fehlergrenze Sperre Gerät neu starten. Softwareversion Steuerplatine Kältesatz prü- fen. Weishaupt-Kundendienst benachrichtigen. Verdichter Stromsensor Phase U Fehler Spannungsversorgung vom Eingang bis zum Verdichter prüfen.
  • Seite 121 Inverter überhitzt Kühlung am Inverter prüfen. Gerät neu starten. Ggf. defekten Inverter austauschen. Inverter überhitzt Kühlung am Inverter prüfen. Gerät neu starten. Ggf. defekten Inverter austauschen. Konfigurationsfehler Verdichter Gerät neu starten. Software Steuerplatine Kältesatz prüfen. Weishaupt-Kundendienst benachrichtigen. 121-148 83322201 1/2025-03 Ber...
  • Seite 122 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar 1 000 000...
  • Seite 123 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen 11.2 Fühlerkennwerte Weichenfühler (B2) Vorlauffühler regenerativ (B2.1) Warmwasserfühler (B3) Vorlauffühler Austritt (B7) Rücklauffühler (B9) Pufferfühler (B11) Vorlauffühler Passive Kühlstation (B17) Außenfühler (B1) Rücklauffühler Passive Kühlstation (B19) NTC 5 kΩ NTC 2 kΩ...
  • Seite 124 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen Verdichtersauggasfühler (T4) Druckgasfühler (T6) Solefühler Eingang in WP (B27) Solefühler Ausgang aus WP (B29) NTC 10 kΩ °C Ω °C Ω °C Ω °C Ω –40 401 860 –4 41 681 7 379...
  • Seite 125 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen Wärmetauscher-Drucksensor Niederdruck (P1) Hochdruck (P2) 0,00 0,00 1,13 3,13 2,25 6,25 3,38 9,38 4,50 12,50 5,63 15,63 6,75 18,75 7,88 21,88 9,00 25,00 10,13 28,13 11,25 31,25 12,38 34,38 13,50...
  • Seite 126 11.3 Zugriff über Internet Über das Internet ist ein Zugriff auf die Heizungsanlage per Webbrowser oder App möglich. Für den Zugriff muss zuvor das Weishaupt Energie Management Portal (WEM-Por- tal) eingerichtet werden. Netzwerkleitung anschließen Am Regler EC ist eine Netzwerkbuchse vorhanden.
  • Seite 127 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen 11.4 Zugriff über Modbus TCP Mit dem Bus-Protokoll Modbus TCP kann die Heizungsanlage in eine Gebäudeau- tomation eingebunden werden. Schaden am Gerät durch unbefugten Zugriff Die Modbus-TCP-Schnittstelle ist unverschlüsselt. Wenn das Gerät in ein Netz- werk integriert wird, können unbefugte Netzwerkteilnehmer auf den Regler zugrei- fen.
  • Seite 128 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen 11.5 Ausgangstest Jeder Ausgang kann manuell angesteuert werden [Kap. 6.7.5.1]. Mögliche Ausgänge mit Beschreibung der Funktion, siehe Tabelle. Wenn bei einem Ausgang keine Funktion zugeordnet ist, wird die Bezeichnung vom Anschluss angezeigt.
  • Seite 129 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen 11.6 Werkseinstellung Fachmann-Ebene Systembetriebsart Werkseinstellung Einstellbereich Automatik [Kap. 6.7.2] Systembetriebsart Heizkreis Werkseinstellung Einstellbereich Automatik   [Kap. 6.7.3.1] Betriebsart Automatik [Kap. 6.7.3.2] Party/Pause – [Kap. 6.7.3.3] Urlaub 21,0 °C Raumsolltemperatur Komfort Normal … 28,0 °C 20,0 °C Normal Absenk … Komfort °C 18,0 °C...
  • Seite 130 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen Heizkreis Werkseinstellung Einstellbereich [Kap. 6.7.3.9] Kühlen Freigabe Kühlbe- trieb 20,0 °C 15 … 45 °C Kennlinie AT min 24,0 °C 15 … 45 °C Kennlinie AT max 18,0 °C 7 … 30 °C Kennfeld VL-MIN 24,0 °C 7 … 30 °C Kennfeld VL-MAX 20,0 °C Konstanttemperatur Minimaltempera- tur … Maximaltem-...
  • Seite 131 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen Warmwasser Werkseinstellung Einstellbereich [Kap. 6.7.4.6] Flanschheizung Flanschheizung 52 °C 20 … 65 °C Umschalttemperatur 2 K 1 … 20 K Schaltdifferenz Zeit [Kap. 6.7.4.7] Zirkulationspumpe Modus 15 min 0,5 … 360 min Periodenzeit 5 min Aus, 0.5min … Peri- Pausenzeit odenzeit minus 0,5 [Kap. 6.7.4.8] Reset Wärmepumpe...
  • Seite 132 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen Wärmepumpe Werkseinstellung Einstellbereich Zuschaltverzögerung Aus Warmwasser 45,0 °C 45 … 63,5 °C Minimaltemperatur 5,0 K 1 … 30 K Schaltdifferenz [Kap. 6.7.5.9] Mischer regenerativ Mischer regenerativ 2,0 K 0,5 … 10,0 K Hysterese 2,0 K 0,5 … 15,0 K Schaltdifferenz Reset Zweiter Wärmeerzeuger Werkseinstellung Einstellbereich –25 … 40 °C Einstellungen...
  • Seite 133 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 11 Technische Unterlagen Ausgänge Werkseinstellung Einstellbereich 80 % 20 … 100 % Passive Kühlung Solepumpe PKS M12 1,0 min 0,5 … 4,0 min Vorlaufzeit Dauerspannung [Kap. 6.7.8] Ausgang VA1 [Kap. 6.7.8] Ausgang VA2 [Kap. 6.7.8] Ausgang MFA 2,5 V 0,0 …...
  • Seite 134 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 12 Ersatzteile 12 Ersatzteile 1.13 1.16 1.07 1.14 1.19 1.12 1.17 1.14 1.15 1.14 1.18 1.19 1.10 1.09 1.19 1.11 1.13 1.08 1.13 1.10 1.14 1.15 1.13 1.19 1.06 1.01 1.02 1.21 1.20...
  • Seite 135 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Verkleidung oben 511 504 31 412 1.02 Verkleidung innen 515 508 34 232 1.03 Verkleidung rechts komplett 511 504 44 012 1.04 Verkleidung vorne komplett 511 504 44 032 1.05 Verkleidung links komplett...
  • Seite 136 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 12 Ersatzteile 2.04 2.06 2.09 2.03 2.04 2.01 2.05 2.07 2.02 2.07 2.08 2.10 2.08 2.10 2.16 2.35 2.18 2.15 2.13 2.28 2.12 2.14 2.17 2.13 2.18 2.35 2.13 2.22 2.25 2.13 2.18...
  • Seite 137 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Sicherheitsgruppe WHI safe 50-3#2 komplett 409 000 06 992 – Schnellentlüfter G⅜ ohne Absperrventil 662 032 – Manometer 0-4bar G¼ gedämpfter Zeiger 511 504 31 907 –...
  • Seite 138 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 12 Ersatzteile 3.01 138-148 83322201 1/2025-03 Ber...
  • Seite 139 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Kältesatz Kältetechnik WGB 8 komplett 515 508 31 402 – Verflüssiger WGB 8 515 508 31 912 – Verdampfer WGB 8 515 508 31 922 – Verdichter 515 508 31 132 –...
  • Seite 140 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 12 Ersatzteile 4.06 4.05 4.07 4.04 4.08 4.09 4.03 4.01 4.02 4.27 4.26 4.10 4.15 4.23 4.11 4.24 4.28 4.25 4.22 4.21 4.20 4.12 4.19 4.18 4.14 4.17 4.29 4.13 4.16 4.13 4.30...
  • Seite 141 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Regler EC 511 504 03 432 4.02 Regler EM für WWP Hutschiene 511 504 33 362 4.03 Installationsschütz 704 461 4.04 Klemmleiste Elektroanschluss – Feinsicherung 10 A träge 722 021 –...
  • Seite 142 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 13 Notizen 13 Notizen 142-148 83322201 1/2025-03 Ber...
  • Seite 143 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 13 Notizen 143-148 83322201 1/2025-03 Ber...
  • Seite 144 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 14 Stichwortverzeichnis 14 Stichwortverzeichnis Numerisch Drehknopf ................ 43 Drehzahl ................ 48 2. Wärmeerzeuger (2. WEZ).... 50, 52, 84, 100 Dreiwegeventil .............. 48 Drosselspule ................ 14 Druckeinheit .............. 122 ABE .................. 14 Druckgastemperatur............ 49 Abmessungen.............. 24 Druckverlust .............. 19, 20 Abschaltdifferenz .............. 84 Durchfluss..........
  • Seite 145 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 14 Stichwortverzeichnis Frostschutz .............. 23, 61 Kaminkehrer ................. 96 Fühler ................ 12, 14 Kleinverteiler-Set............ 13, 32 Fühlerkennwerte...............  123 Klimaerwärmungspotential.......... 23 Füll- und Entleerhahn .......... 13, 32 Komfort.................. 53 Füllwassermenge .............. 29 Komponenten...............  13, 14 Funktion Warmwasserbetrieb ........
  • Seite 146 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 14 Stichwortverzeichnis Normen.................. 16 Sicherheitstemperaturbegrenzer ........ 15 Not-Aus ................. 88 Sicherheitsventil ............ 13, 32 Sicherheitszeichen.............. 8 Sicherung ................ 16 Slave-Adresse .............. 127 Pa.................. 122 Smart-Grid.............  61, 74, 89 Parallelverschiebung .......... 56, 59 Software................  44, 93 Party .................. 54 Softwareversion.............. 48 Pascal .................
  • Seite 147 Montage- und Betriebsanleitung Sole/Wasser-Wärmepumpe Geoblock® WGB 8 und WGB 14 14 Stichwortverzeichnis Umrechnungstabelle ............ 122 Zulassungsdaten.............. 16 Umschaltlogik .............. 86 Zuschaltdifferenz.............. 84 Umschaltung Hz/Kü ............ 87 Zuschaltverzögerung............ 84 Umschaltventil.............. 48 Zweiter Wärmeerzeuger (2. WEZ) .. 50, 52, 84, 100 Umsteuerventil .............. 48 Umwälzpumpe .............. 81 Update................ 44, 93 Urlaub .................. 55 VDI-Richtlinie 2035............ 29 Verdampfer..............
