3.3
Übersicht

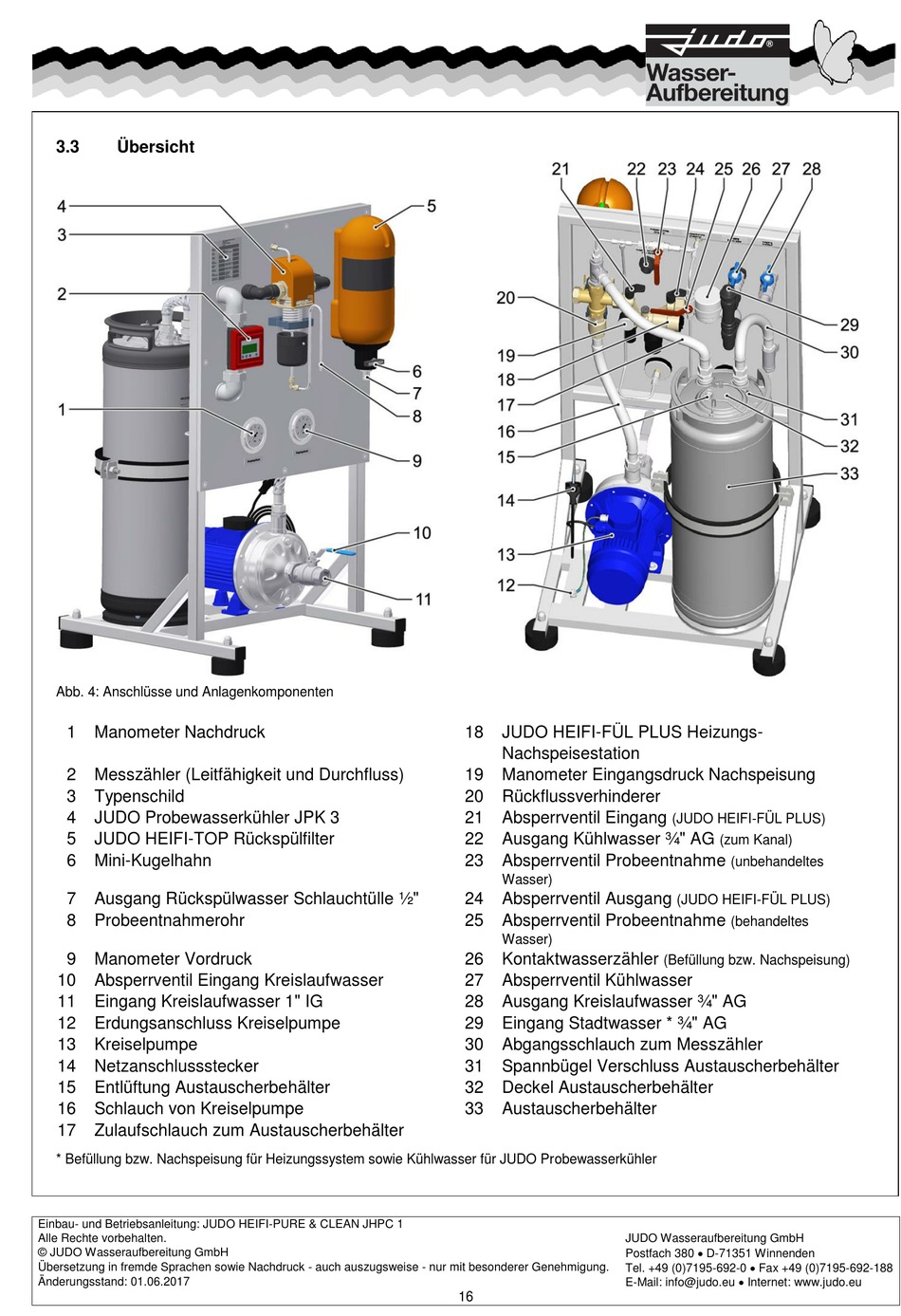

Abb. 4: Anschlüsse und Anlagenkomponenten
1
Manometer Nachdruck
2
Messzähler (Leitfähigkeit und Durchfluss)
3
Typenschild
4
JUDO Probewasserkühler JPK 3
5
JUDO HEIFI-TOP Rückspülfilter
6
Mini-Kugelhahn
7
Ausgang Rückspülwasser Schlauchtülle ½"
8
Probeentnahmerohr
9
Manometer Vordruck
10
Absperrventil Eingang Kreislaufwasser
11
Eingang Kreislaufwasser 1" IG
12
Erdungsanschluss Kreiselpumpe
13
Kreiselpumpe
14
Netzanschlussstecker
15
Entlüftung Austauscherbehälter
16
Schlauch von Kreiselpumpe
17
Zulaufschlauch zum Austauscherbehälter
* Befüllung bzw. Nachspeisung für Heizungssystem sowie Kühlwasser für JUDO Probewasserkühler
Einbau- und Betriebsanleitung: JUDO HEIFI-PURE & CLEAN JHPC 1
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 01.06.2017
18
JUDO HEIFI-FÜL PLUS Heizungs-
Nachspeisestation
19
Manometer Eingangsdruck Nachspeisung
20
Rückflussverhinderer
21
Absperrventil Eingang
22
Ausgang Kühlwasser ¾" AG
23
Absperrventil Probeentnahme
Wasser)
24
Absperrventil Ausgang
25
Absperrventil Probeentnahme
Wasser)
26
Kontaktwasserzähler
27
Absperrventil Kühlwasser
28
Ausgang Kreislaufwasser ¾" AG
29
Eingang Stadtwasser * ¾" AG
30
Abgangsschlauch zum Messzähler
31
Spannbügel Verschluss Austauscherbehälter
32
Deckel Austauscherbehälter
33
Austauscherbehälter
JUDO Wasseraufbereitung GmbH
Postfach 380 D-71351 Winnenden
Tel. +49 (0)7195-692-0 Fax +49 (0)7195-692-188
E-Mail: info@judo.eu Internet: www.judo.eu
16
(JUDO HEIFI-FÜL PLUS)
(zum Kanal)
(unbehandeltes
(JUDO HEIFI-FÜL PLUS)
(behandeltes
(Befüllung bzw. Nachspeisung)
