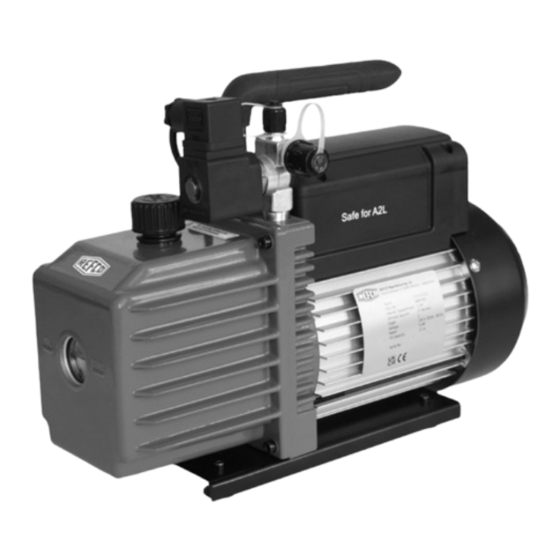

Refco ECO-3-A2L Kurzanleitung
Verwandte Anleitungen für Refco ECO-3-A2L
Inhaltszusammenfassung für Refco ECO-3-A2L
-
Seite 10: Bestimmungsgemässer Gebrauch
Bestimmungsgemässer Gebrauch Die Vakuumpumpe wurde zum Evakuieren von geschlossenen Behältern und Systemen im Kälte- und Klimabereich entwickelt. Dieses REFCO-Produkt darf nur von geschulten Kältetechnikern ver- wendet werden. Beachte die Einsatzbedingungen im Datenblatt. Wichtige Sicherheitsanweisungen Lese alle Sicherheitshinweise gründlich durch und halte diese ein. - Seite 11 Die Vakuumpumpe darf nicht in explosionsgefährdeten Bereichen (EX-Zonen) eingesetzt werden. Die Vakuumpumpe darf nicht als Kompressor, oder zum Druckaufbau mit Luft oder anderen Gasen verwendet werden. Aggressive, schädliche, verunreinigte Gase, reiner Sauer- stoff, Ammoniak und dergleichen, welche die Stahlteile angreifen können, dürfen mit dieser Vakuumpumpe nicht abgesogen werden.
- Seite 12 Inbetriebnahme Spannung Die Motoren der Vakuumpumpe sind für Betriebsspannungen von +/- 10% der normalen Nenngrösse ausgelegt. Überprüfe ob die Spannung und Frequenz mit den angegebenen Werten auf dem Typenschild übereinstimmen. Vor dem Anschliessen der Pumpe ans Stromnetz muss sichergestellt sein, dass der Hauptschalter auf OFF gestellt ist.
- Seite 13 Achtung: Ölstand: Bei laufender Pumpe sollte der Ölstand auf der Markierungs- linie liegen. Ein zu niedriger Ölstand führt zu schlechter Vakuumleis- tung, während ein zu hoher Ölstand dazu führen kann, dass Öl aus Abluftstutzen sprüht. Nicht überfüllen: Wenn die Pumpe auf Betriebstemperatur ist, dehnt sich das Öl aus und der Ölstand steigt.
- Seite 14 Ausschalten der Pumpe Um die Lebensdauer der Pumpe zu verlängern und einwandfreies Wiedereinschalten sicherzustellen, beachte bitte folgende Anweisungen: • Schließe das Monteurhilfenventil zwischen Pumpe und dem System. • Löse den Schlauch vom Saugstutzen der Pumpe. • Decke die Saugstutzen ab, um das Eindringen von Schmutz zu verhindern.
- Seite 15 Pumpenkonfiguration Magnetventil Öleinfülldeckel Handgriff Saugstutzen Abluftstutzen Stromschalter Druckguss- Alumniumgehäuse Ventilator- Abdeckung Motor Sichtglas Grundplatte Ölablass- Gummifüsse schraube...
-
Seite 16: Spezifikationen
Spezifikationen Model ECO-3-A2L ECO-5-A2L ECO-9-A2L Motor 0.25 kW / 0.37 kW / 0.75 kW / 1/3 HP 1/2 HP Spannung 230 V / 230 V / 230 V / 50-60 Hz 50-60 Hz 50-60 Hz Durchflussmenge 2.5 CFM 5 CFM...
