Grundlagen PROFIBUS-DP
Einstellung der
Stationsadressen
Adresswähler
26
den zugehörigen Klemmstellen für die Adern und die Abschirmung. Am
Leitungsende kann im Stecker mit einem kleinen Schalter der Abschlußwi-
derstand aktiviert werden. Bitte beachten Sie die Montagevorschriften des
Herstellers.
Beachten Sie außerdem das der Abschlußwiderstand für den optimalen
Betrieb eine Versorgungsspannung von 5 V benötigt. Das heißt, wenn der
Stecker vom Buskoppler bzw. Busklemmen-Controller abgezogen wird
oder die Betriebsspannung des Buskopplers bzw. Busklemmen-Controllers
ausfällt ändern sich die Pegel der Abschlußwiderstände und damit kann
die Übertragung beeinträchtigt werden.

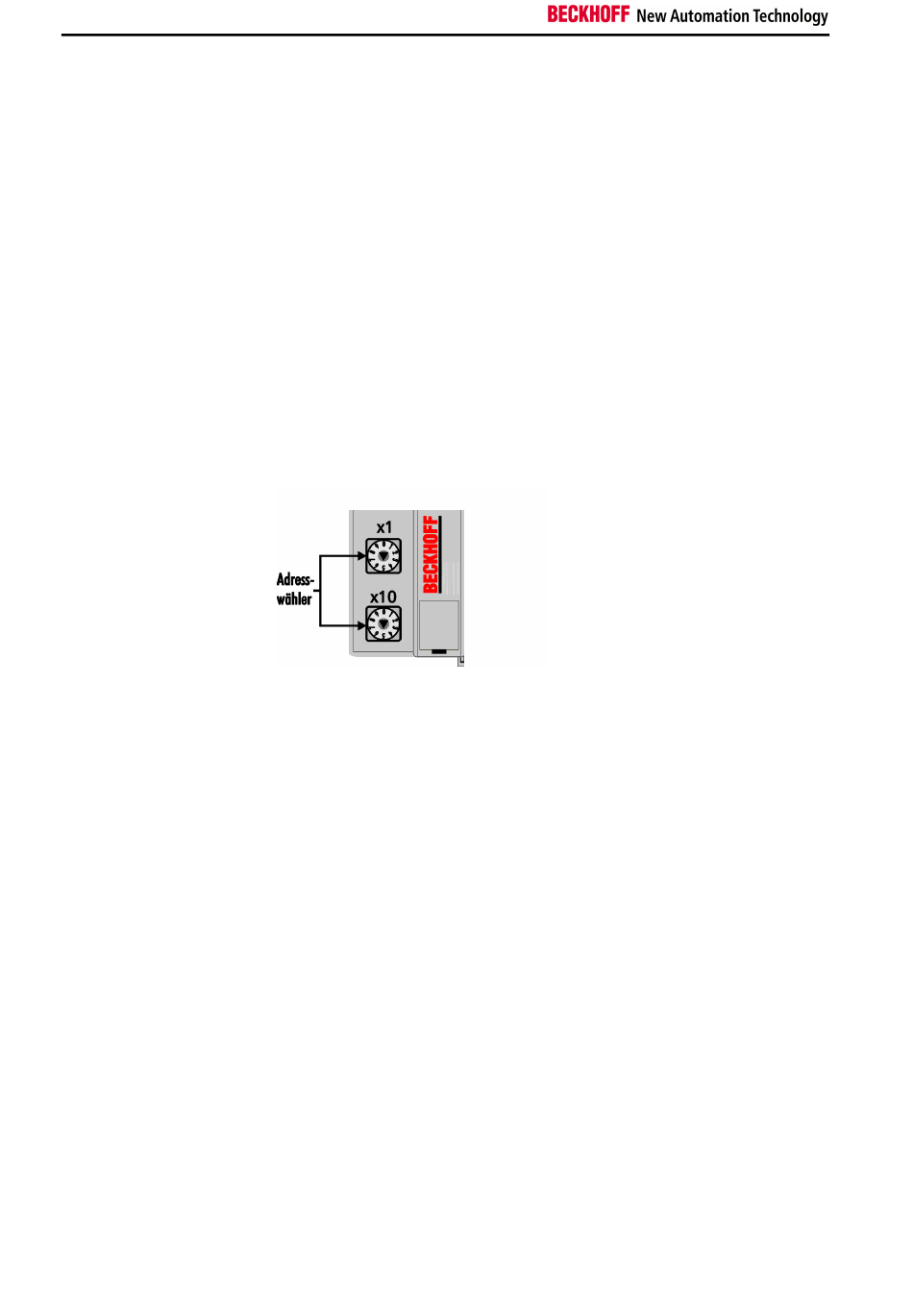

Die Einstellung der Stationsadresse erfolgt über die Drehschalter auf der
linken Seite der Busklemmen-Controlller. Die Adresse wird als Dezimalzahl
eingestellt. Der obere Drehschalter ist dabei die Einerpotenz und der unte-
re die Zehnerpotenz der Adresse. (Beispiel: Stationsadresse 18: unterer
Drehschalter = 1, oberer Drehschalter = 8) Damit die Einstellung der Dreh-
schalter vom BC3100 gespeichert wird muß ein Reset des BC3100 durch-
geführt werden (kurze Unterbrechung der Spannungsversorgung oder
Software-Reset).

Die Konfiguration der Master

Der Profibus Busklemmen-Controller arbeitet mit zwei verschiedenen Pro-
zeßabbildern: Dem PLC-Prozeßabbild, dem alle Busklemmen oder nur ein
Teil der an diesem BC3100 projektierten Busklemmen zugeordnet sind,
sowie dem Profibus-DP-Prozeßabbild dem ein Teil der Busklemmen zuge-
ordnet werden kann. Einzelheiten zur Parametrierung und Konfigurierung
entnehmen Sie bitte dem Kapitel Profibus Busklemmen-Controller BC3100.
Der Profibus - Master tauscht mit jedem Profibus – Koppler/Controller ei-
nen zusammenhängenden Eingangs- und Ausgangsdatenblock aus. Die
Zuordnung der Bytes aus diesem Datenblock zu den Adressen des Proze-
ßabbildes wird vom Master durchgeführt. Bei dem SPS - Master der
IM308-C unterstützt die Software COMProfibus die Konfigurierung. Für
andere Master sind die entsprechenden Tools der Hersteller zu benutzen.
(Siehe auch Kapitel Gerätestammdatei und Typdatei).
