DE

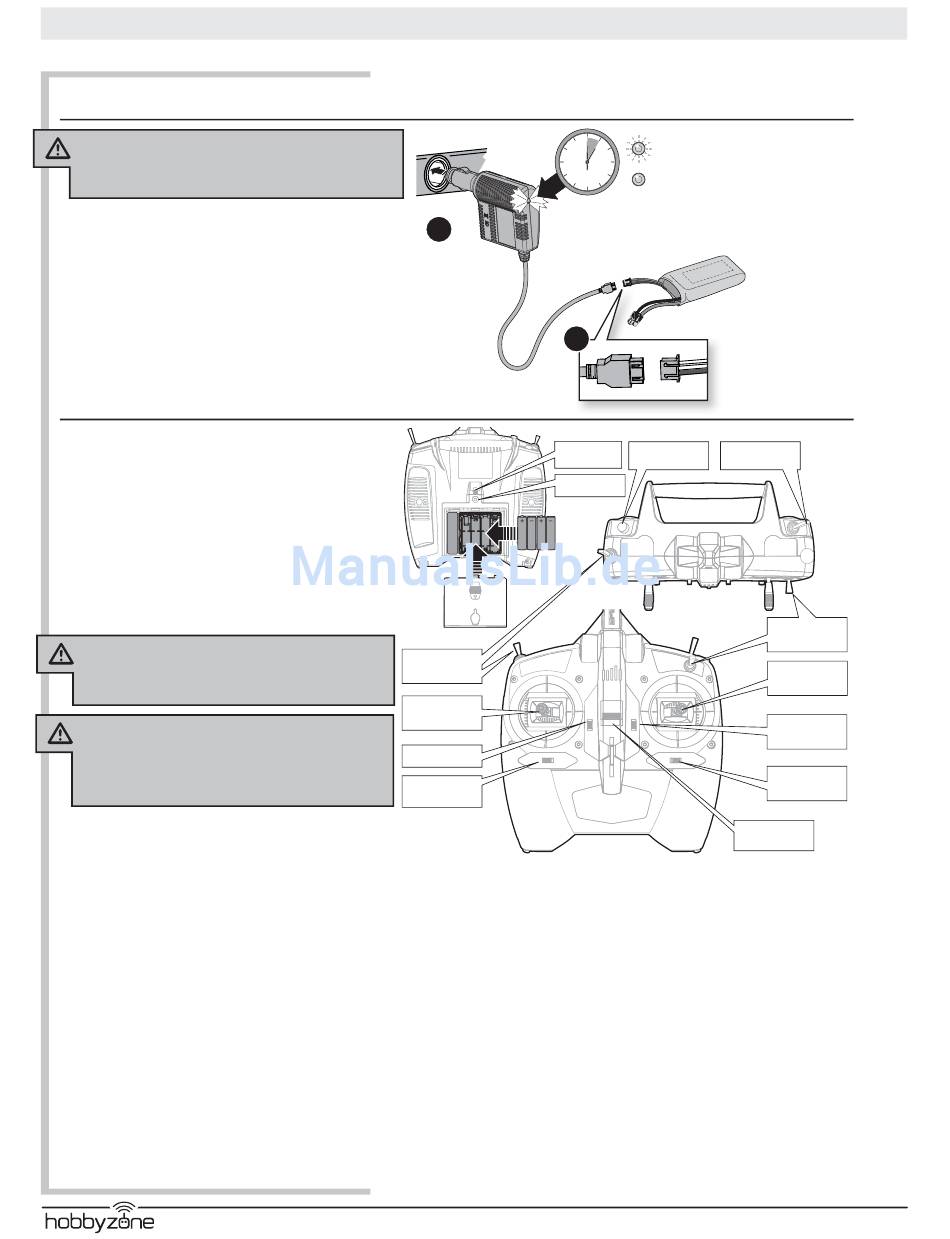

Laden des Flugakkus
CAUTION: Bitte achten Sie bei dem Anschluss des Akkus an
das Ladegerät, dass die Anschlüsse wie abgebildet gesteckt
werden. Ein falsch ausgeführter Anschluss kann zu einem
Kurzschluss, Personen- und Sachschäden führen.
Ladegerät Features:
• Lädt 3S LiPo Akkus
• LED Ladestatusanzeige
Ladegerät Spezifi kationen
• Eingangsspannung: 10 - 14V
• Max. Ausgangsspannung: 11.1V
• Ladestrom: 1.3 A
• Balanciert und lädt 3S LiPo Akkus mit einer Mindestkapazität
von 1250mAh.
Dieses Ladegerät kann an den im Lieferumfang befi ndlichen AC
Adapter angeschlossen werden.
Fernsteuerung
Einsetzen der Batterien in den Sender
Ihre Spektrum DXe ist ab Werk bereits an das Flugzeug
gebunden.
Nehmen Sie die Batterieklappe ab und setzen die vier im
Lieferumfang enthaltenen Batterien polrichtig ein. Setzen Sie
die Batterieklappe wieder auf.
Alarm Senderbatteriespannung
Fällt die Batteriespannung der Fernsteuerung unter 4,7 Volt
ertönt ein Alarm und die Spannungs-LED blinkt. Sollte dieses
während des Fluges geschehen landen Sie bitte schnell und
sicher.
ACHTUNG: Sollten Sie wiederaufl adbare Akkus verwenden
laden Sie bitte nur diese. Das Laden von nicht wiederau-
fl adbaren Batterien könnte diese zum platzen bringen was
zu Feuer mit Personen- oder Sachschäden führen kann.
Tragen Sie den Sender nicht an der Antenne.
WARNUNG:
Verändern Sie die Antenne nicht und belasten diese auch nicht.
Eine Beschädigung der Antennenteile kann zur Verringerung der
Sendeleistung führen was zum Kontrollverlust mit Sach- und
Personenschäden führen kann.
Mehr Informationen zum Sender erhalten Sie unter
www.horizonhobby.com/products/SPMR1000.
Klicken Sie auf den Support Reiter um die Bedienungsanlei-
tung herunter zu laden.
Erklärung des DXe Sender LEDs, Schalter und Modes für die
Apprentice.
Trainer/Binde/Panik Button: Dieser Button wird als Trainer (Lehrer/Schüler
Funktion) zum Binden und als Panik Button für die Mini Apprentice S benutzt.
Die vollständige Beschreibung des Bindevorganges können Sie in dem unten
stehenden Abschnitt zum Binden nachlesen. Bei Verwendung der Trainer
(Lehrer/ Schüler) Funktion verbinden Sie das Trainerkabel (SPM6805) mit der
Trainerbuchse des Lehrer und Schülersenders. Der Lehrersender muss dabei
eingeschaltet sein (ON) und an den Empfänger gebunden. Der Schülersender
bleibt ausgeschaltet (OFF). Zu jedem Zeitpunkt bei dem auf dem Lehrersend-
er der Trainerbutton nun gedrückt wird erhält der Schülersender die volle
Kontrolle. Wird der Trainerbutton wieder losgelassen hat der Lehrersender
wieder die volle Kontrolle.
WICHTIG: Der Schülersender muss dabei die gleiche Einstellung wie der
Lehrersender haben.
WICHTIG: Die DX4e und DX5e kann nicht als Schülersender verwendet
werden wenn Sie die DXe als Lehrersender verwenden.
Hi/ Lo Rate Schalter :
Mit diesem Schalter können Sie die High (große Ruderausschläge) und Low
®
www.modellmarkt24.ch
www.modellmarkt24.ch
Mini Apprentice
®
S
1 hour
1
2
Programmier-
buchse
Trainerbuchse
SAFE Mode
Schalter
Gas /
Seitenruder
Gastrimmung
Seitenruder-
trimmung
(kleine Ruderausschläge) Einstellungen auf dem Quer- Höhen- und Seiten-
ruderkanälen schalten. In der oberen HI Position beträgt der Servoweg auf
diesen Kanälen 100%. In der LO Position wird der Servoweg auf 70% ver-
ringert. Mit diesem Schalter können Sie schnell zu den erforderlichen großen
Ruderwegen für aggressive Manöver und den kleinen für präzisen Manöver
umschalten. Bei dem Fliegen lernen sollten Sie die kleinen Ruderausschläge
verwenden.
Flugmode Schalter :
Mit diesem Schalter wählen Sie den SAFE Flug Mode. Bei anderen konventio-
nellen Empfängern schaltet dieser Schalter dann den Kanal 5 / FW (Gear).
Gas Aus Schalter :
Dieser Schalter wird zum armieren und deaktivieren der Gaskontrolle genutzt.
LED Anzeige:
Wird der Sender mit gedrückter Trainer /Bindetaste eingeschaltet ist die
Bindefunktion aktiv und die Sender LED blinkt und es ertönen Pieptöne
(siehe Bindeanleitungen). Fällt die Senderspannung unter 4,7 Volt ertönt alle
2 Sekunden ein tiefer Piepton. Erstzen Sie dann die Batterien unverzüglich.
Sollte dieses wärend des Fluges passieren landen Sie bitte das Flugzeug
schnell und sicher.
28
Blinkt (Lädt)
Leuchtet (Geladen)
Binde/
Gas aus
Panikbutton
Schalter
Ein /Aus
Schalter
Mode 2
abgebildet
Hi/Lo Rate
Schalter
Höhenruder /
Querruder
Höhenruder-
trimmung
Querruder-
trimmung
