RT-155H/HB/E
RT-155H/HB/E

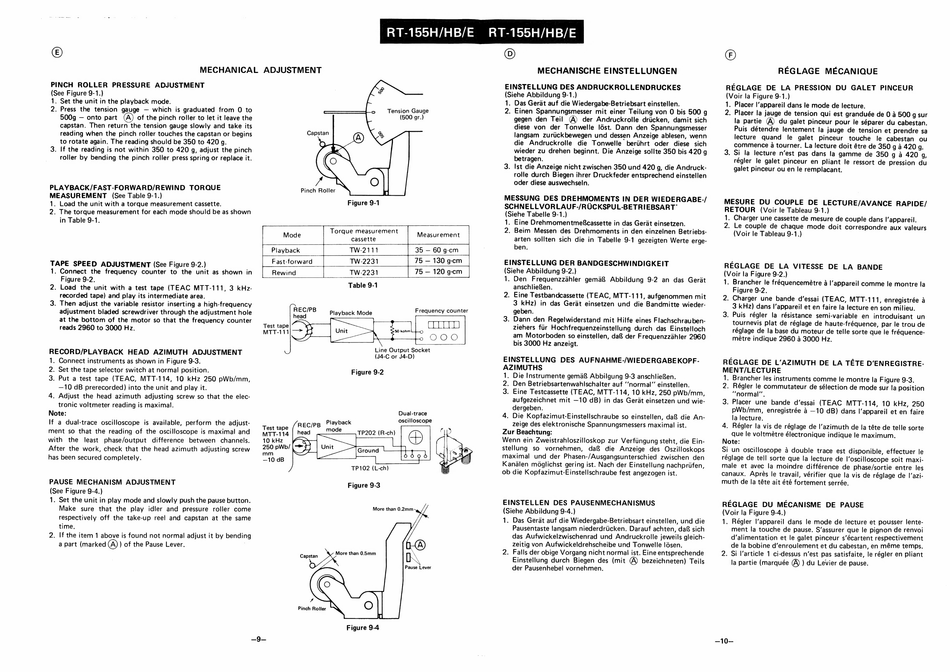

MECHANICAL
ADJUSTMENT
PINCH
ROLLER
PRESSURE
ADJUSTMENT
(See Figure 9-1.)
1. Set the unit in the playback mode.
2. Press the tension
gauge
— which
is graduated
from O to
500g — onto part
of the pinch roller to let it leave the
capstan. Then return the tension gauge slowly and take its
reading when the pinch roller touches the capstan or begins
to rotate again. The reading should be 350 to 420 g.
3. If the reading is not within 350 to 420 g, adjust the pinch
roller by bending the pinch roller press spring or replace it.
PLAYBACK/FAST-FORWARD/REWIND
TORQUE
MEASUREMENT
(See Table 9-1.)
1. Load the unit with a torque measurement cassette.
2. The torque measurement for each mode should be as shown
in Table 9-1.
TAPE
SPEED
ADJUSTMENT
(See Figure 9-2.)
1. Connect
the frequency
counter
to the unit as shown
in
Figure 9-2.
2. Load
the unit with a test tape (TEAC
MTT-111,
3 kHz-
recorded tape) and play its intermediate area.
3. Then adjust the variable resistor inserting a high-frequency
adjustment bladed screwdriver through the adjustment hole
at the bottom of the motor so that the frequency counter
reads 2960 to 3000 Hz.
RECORD/PLAYBACK
HEAD
AZIMUTH
ADJUSTMENT
1. Connect instruments as shown in Figure 9-3.
2. Set the tape selector switch at normal position.
3. Put a test tape (TEAC,
MTT-114,
10 kHz 250 pWb/mm,
—10 dB prerecorded) into the unit and play it.
4. Adjust the head azimuth
adjusting screw so that the elec-
tronic voltmeter reading is maximal.
Note:
If a dual-trace
oscilloscope
is available, perform the adjust-
ment so that the reading of the oscilloscope is maximal and
with
the
least
phase/output
difference
between
channels.
After the work, check that the head azimuth adjusting screw
has been secured completely.
PAUSE
MECHANISM
ADJUSTMENT
(See Figure 9-4.)
1. Set the unit in play mode and slowly push the pause button.
Make
sure
that the play idler and
pressure
roller come
respectively off the take-up reel and capstan
at the same
time.
2. If the item 1 above is found not normal adjust it by bending
a part (marked (A)) of the Pause Lever.
Tension Gauge
(500 gr.)
Capstan
Pinch Roller
Figure 9-1
men
Torque measure
t
Measurement
cassette
TW-2231
75 — 130 g-cm
75 — 120 g-cm
Playback
F ast-forward
Table 9-1
REC/PB
head
Playback Mode
Frequency counter
Line Output Socket
(J4-C or J4-D)
Figure 9-2
Dual-trace
oscilloscope
Test tape
MTT-114
10 kHz
250 pWb/
TP102 (L-ch)
Figure 9-3
More than 0.2mm
Pause Lever
Pinch Roller
Figure 9-4
_9_
©)
MECHANISCHE EINSTELLUNGEN
EINSTELLUNG DES ANDRUCKROLLENDRUCKES
(Siehe Abbildung 9-1.)
1. Das Gerat auf die Wiedergabe-Betriebsart einstellen.
2. Einen Spannungsmesser mit einer Teilung von 0 bis 500 g
gegen den Teil
(A) der Andruckrolle driicken, damit sich
diese von
der Tonwelle
ldést. Dann den Spannungsmesser
langsam zuruckbewegen und dessen Anzeige ablesen, wenn
die
Andruckrolle
die Tonwelle
berihrt
oder
diese
sich
wieder zu drehen beginnt. Die Anzeige sollte 350 bis 420 g
betragen.
3. Ist die Anzeige nicht zwischen 350 und 420 g, die Andruck-
rolle durch Biegen ihrer Druckfeder entsprechend einstellen
oder diese auswechseln.
(Siehe Tabelle 9-1.)
1. Eine
DrehmomentmeB cassette in das Gerat einsetzen.
ben.
EINSTELLUNG
DER BANDGESCHWINDIGKEIT
(Siehe Abbildung 9-2.)
1. Den
Frequenzzahler
gema&
Abbildung
9-2 an das Gerat
anschlieBen.
EINSTELLUNG
DES
AUFNAHME-/WIEDERGABEKOPF-
AZIMUTHS
1. Die Instrumente gema& Abbilgung 9-3 anschlieRen.
2. Den Betriebsartenwahlschalter auf ''normal" einstellen.
Zur Beachtung:
ob die Kopfazimut-Einstellschraube fest angezogen ist.
EINSTELLEN
DES PAUSENMECHANISMUS
(Siehe Abbildung 9-4.)
1. Das Gerat auf die Wiedergabe-Betriebsart einstellen, und die
Pausentaste langsam niederdriicken. Darauf achten, da sich
das Aufwickelzwischenrad und Andruckrolle jeweils gleich-
Zeitig von Aufwickeldrehscheibe und Tonwelle ldsen.
2. Falls der obige Vorgang nicht normal ist. Eine entsprechende
Einstellung durch Biegen des (mit @) bezeichneten) Teils
der Pausenhebel vornehmen.
©)
REGLAGE
MECANIQUE
REGLAGE
DE LA PRESSION DU GALET PINCEUR
(Voir la Figure 9-1.)
REGLAGE
DE
LA VITESSE
DE
LA BANDE
(Voir la Figure 9-2.)
MENT/LECTURE
Note:
REGLAGE DU MECANISME DE PAUSE
(Voir la Figure 9-4.)
1. Reégler l'appareil dans le mode de lecture et pousser lente-
ment la touche de pause. S'assurer que le pignon de renvoi
d'alimentation et le galet pinceur s'écartent respectivement
de la bobine d'enroulement et du cabestan, en méme temps.
2. Si l'article 1 ci-dessus n'est pas satisfaite, le régler en pliant
la partie (marquée (A) ) du Levier de pause.
