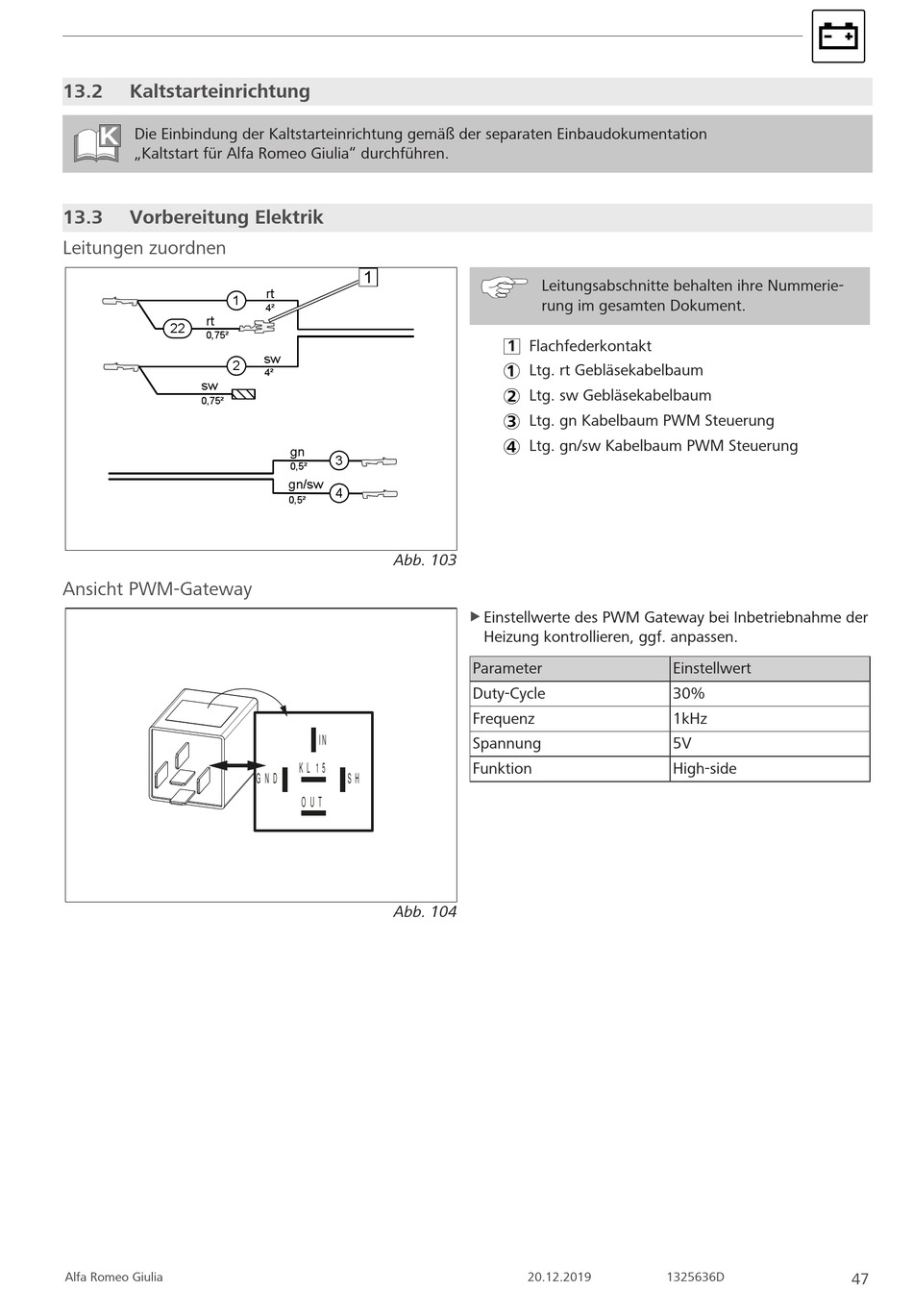

Webasto Thermo Top Evo Einbaudokumentation Seite 47

13.2 Kaltstarteinrichtung
K Die Einbindung der Kaltstarteinrichtung gemäß der separaten Einbaudokumentation
F
„Kaltstart für Alfa Romeo Giulia" durchführen.
13.3 Vorbereitung Elektrik
Leitungen zuordnen
1
rt
22
0,75²
2
sw
0,75²
Ansicht PWM-Gateway
Alfa Romeo Giulia
1
rt
4²
sw
4²
gn
3
0,5²
gn/sw
4
0,5²
Abb. 103
IN
KL 15
GND SH
OUT
Abb. 104
Leitungsabschnitte behalten ihre Nummerie-
rung im gesamten Dokument.
1 Flachfederkontakt
Ltg. rt Gebläsekabelbaum
Ltg. sw Gebläsekabelbaum
Ltg. gn Kabelbaum PWM Steuerung
Ltg. gn/sw Kabelbaum PWM Steuerung
u Einstellwerte des PWM Gateway bei Inbetriebnahme der
Heizung kontrollieren, ggf. anpassen.
Parameter
Duty-Cycle
Frequenz
Spannung
Funktion
20.12.2019
Einstellwert
30%
1kHz
5V
High-side
1325636D
