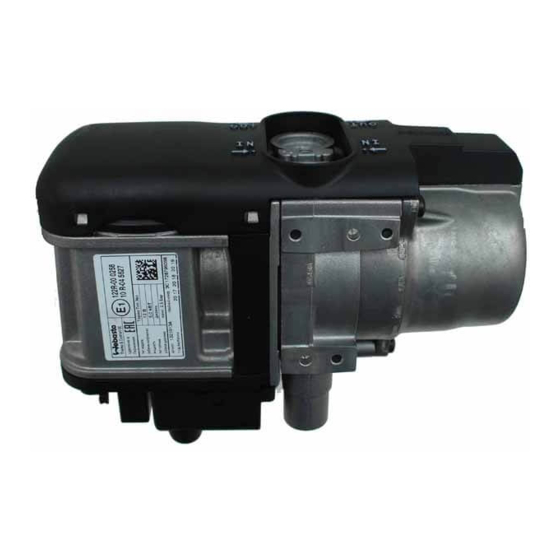

Webasto Thermo Top Evo Einbaudokumentation
Wasser-heizgerät ford transit
zusatzheizung
Vorschau ausblenden
Andere Handbücher für Thermo Top Evo:
- Einbaudokumentation (78 Seiten) ,
- Montageanleitung (60 Seiten) ,
- Werkstatt-handbuch (52 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Evo
Einbaudokumentation
Ford Transit
Gültigkeit
Hersteller
Ford
Ford
Motorisierung
Kraftstoff
2.2 TDCi
Diesel
2.2 TDCi
Diesel
2.2 TDCi
Diesel
2.2 TDCi
Diesel
2.2 TDCi
Diesel
2.2 TDCi
Diesel
2.2 TDCi
Diesel
2.2 TDCi
Diesel
SG = Schaltgetriebe
ab Modell 2013
Linkslenker
geprüfte Ausstattungen:
nicht geprüft:
Gesamteinbauzeit:
Ident.-Nr.: 1319577A
00 0258
Handelsbezeichnung
Transit
Transit
Getriebeart
6-Gang SG
6-Gang SG
6-Gang SG
6-Gang SG
6-Gang SG
6-Gang SG
6-Gang SG
6-Gang SG
Manuelle Klimaanlage
Nebelscheinwerfer
Innenraumüberwachung
Scheinwerferreinigungsanlage
Klimaautomatik
ca. 8,5 Stunden
Stand: 28.02.2013
E
1
Typ
EG-BE-Nr. / ABE
FAC
e11 * 2007 / 46 * 0676 * ...
FCC
e1 * 2007 / 46 * 1005 * ...
Leistung in kW Hubraum in cm³
74
2198
74
2198
74
2198
74
2198
92
2198
92
2198
92
2198
92
2198
MKB
DRFA
DRFB
DRFC
DRFD
CYFA
CYFB
CYFC
CYFD
© Webasto Thermo & Comfort SE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
-
Seite 1: Gültigkeit
2198 CYFC 2.2 TDCi Diesel 6-Gang SG 2198 CYFD SG = Schaltgetriebe ab Modell 2013 Linkslenker geprüfte Ausstattungen: Manuelle Klimaanlage Nebelscheinwerfer nicht geprüft: Innenraumüberwachung Scheinwerferreinigungsanlage Klimaautomatik Gesamteinbauzeit: ca. 8,5 Stunden Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 2: Inhaltsverzeichnis
Kabelbaumverlegung Gebläseansteuerung Vorwahluhr Option Telestart Erforderliche Bauteile • Basislieferumfang Thermo Top Evo gemäß Preisliste • Einbaukit Ford Transit 2013 Diesel: 1319578A • Bedienelement gemäß Preisliste und Absprache mit Endkunde • Bei Telestart Kontrollleuchte gemäß Preisliste und Absprache mit Endkunde Hinweis: Um die Arbeiten zu erleichtern, sollte das Fahrzeug mit nur ca.1/4 vollem Tank angeliefert werden! -
Seite 3: Hinweise Zur Bedienungs- Und Einbauanweisung
Einbau des Heizgerätes Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verlet- zungen hervorgerufen werden. Beginn des Auszuges. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsys- ANHANG VII temen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung. -
Seite 4: Hinweise Zur Gültigkeit
• Crimpzange für Kabelschuh / Flachstecker 0,5 - 6mm² • Drehmomentschlüssel für 2,0 - 10 Nm • Abklemmzangen • Einnietmutternzange • Webasto Thermo Test Diagnose mit aktueller Software Maßangaben • Alle Maßangaben in mm Anzugsdrehmomente • Anzugsdrehmomente Heizgeräteschrauben 5x13 und Heizgerätestehbolzen 5x11 = 8Nm! •... -
Seite 5: Vorarbeiten
• Tankarmatur gemäß Herstellerangaben ausbauen Heizgerät • Die nicht zutreffende Jahreszahl auf Typ- und Duplikatschild entfernen • Duplikatschild (Typschild) an geeigneter Stelle im Motorraum sichtbar anbringen Einbauort Heizgerät 1 Heizgerät Einbauort Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 6: Elektrik Vorbereiten
3 Halteplatte Sicherungshalter Motorraum Halteplatte vormontie- Stecker Dosierpumpe nach Verlegung wieder komplettieren. Pinbelegung ist nicht relevant! 1 Steckergehäuse 2 Verriegelung 3 Leitungen bl / br Stecker 4 Codierung demontie- 5 Timerverriegelung Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 7: Elektrik
Schema Brennstoffleitung entlang der fahrzeugeigenen Lei- Kabel- tungen am Unterboden verlegen! baumver- legung Masseleitung Sicherungshalter Motorraum 1 Masseleitung an fzg.eigenen Massestütz- 1 Halteplatte Sicherungshalter punkt 2 Kabelbinder 3 Sicherungen F1-2 Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 8: Kabelbaumverlegung
Kabelbaum Dosierpumpe an Position 2 aus Wellrohr 3 herausnehmen und in Wellrohr 1 einfügen! 1 Kabelbaum Dosierpumpe und Masselei- tung in Wellrohr Ø 10 Kabelbäu- 3 Kabelbaum Heizgerät in Wellrohr Ø 10 me ver- legen Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 9: Gebläseansteuerung
Sicherung 20A braun Sicherung 30A Sicherung 1A Trennstelle Sicherung 25A Kabelfarben können variieren! Kabelbaum Sicherungshalter Innenraum 1 mit Kabelbaum Heizgerät 2 gemäß Schalt- plan farbgleich verbinden! Kabelbäu- me ver- binden Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 10: Sicherungshalter Innenraum
Anschluss am 2-poligen Stecker 3 vom Ge- bläsemotor. Verbindungen gemäß Schaltplan herstellen! 1 Ltg. ge/gn GR 2 Ltg. ge/gn 2-poliger Stecker GM Anschluss Ltg. rt K1/87a Gebläse- Ltg. sw K1/30 regler Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 11: Vorwahluhr
1 2-poliger Stecker GM aufgesteckt Stecker GM aufstecken Vorwahluhr 1 Vorwahluhr Vorwahl- uhr montie- Option Telestart Halter 1 um ca 45° abwinkeln! 2 Fzg.eigene Schraube 3 Empfänger Empfänger montieren 1 Antenne Antenne montieren Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 12: Einbauort Vorbereiten
1 Dämmmatte ausbauen und entsorgen Dämm- matte aus- bauen Halterung Abschlepphaken 2 gemäß Abbil- dung ausrichten. Bohrung Ø 5 [2x] an Posi- tion 1 durch Halterung und Karosserie! 1 Spreizniet 4,8x15 [2x] Halterung montieren Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 13: Heizgerät Vorbereiten
1 Wasserstutzen, Dichtring [je 2x] 2 Selbstfurchende Schraube 5x15, Halte- platte Wasserstutzen Wasser- stutzen montieren 1 Selbstfurchende Stehbolzen 5x11, Distanzscheibe 8, Bolzensicherung [je 3x] Stehbolzen montieren 1 Abgasleitung 2 Abgasendstück Abgaslei- tung vorbe- reiten Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 14: Heizgerät Einbauen
1 durch Bohrung Ø 40 verlegen! Heizgerät montieren 1 Karosseriescheibe, Bundmutter [je 3x] an Stehbolzen 2 Schlauchklemme aufstecken Heizgerät montieren 1 Kabelbaum Umwälzpumpe 2 Kabelbaum Heizgerät [2x] Kabel- bäume auf- stecken Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 15: Brennstoff
1 Brennstoffleitung in Wellrohr Ø 10 zum Kühlerträger nach unten verlegen Brennstoff- leitung ver- legen 1 Halteklammer [2x] einsetzen 2 Brennstoffleitung in Halteklammern ein- setzen, zur linken Fzg.-Seite verlegen Brennstoff- leitung ver- legen Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... - Seite 16 1 Halteklammer [2x] einsetzen 2 Brennstoffleitung in Halteklammern ein- setzen Brennstoff- leitung ver- legen 1 Halteklammer einsetzen 2 Brennstoffleitung in Halteklammer ein- setzen Brennstoff- leitung ver- legen Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE...
- Seite 17 Wellrohr Ø 10 Leitungen verlegen 1 Brennstoffleitung und Kabelbaum Do- sierpumpe in Wellrohr Ø 10 Leitungen verlegen 1 Brennstoffleitung und Kabelbaum Do- sierpumpe in Wellrohr Ø 10 Leitungen verlegen Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE...
- Seite 18 Brennstoff- entnahme Tankentnehmer 1 gemäß Schablone formen, ablängen und montieren! Tankent- nehmer einsetzen Tankarmatur 1 gemäß Herstellerangaben einbauen! 2 Brennstoffleitung 3 Schlauchstück, Schelle Ø 10 [2x] Brennstoff- leitung an- schliessen Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE...
- Seite 19 5 Schlauchstück, Schelle Ø 10 [2x] Dosier- 6 Fzg.eigene Schraube pumpe montieren Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Brennstoffleitung Tankentnehmer 2 Schlauchstück, Schelle Ø 10 [2x] Anschluss Dosier- pumpe Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 20: Kühlmittelkreislauf
Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“ gemäß nachfolgendem Schema: Schema Schlauch- verlegung Alle nicht bezeichneten Federbandschellen = Ø 25! 1 = Profilgummi Alle Verbindungsrohre = Ø 18x18! Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... - Seite 21 1 Aufnahme Umwälzpumpe 2 Lochband 3 Schraube M6x25, Bundmutter 4 Umwälzpumpe 5 Federbandschelle Ø 25 6 Federbandschelle Ø 25 aufschieben Umwälz- pumpe vor- montieren 1 Kabelbaum Umwälzpumpe Kabel- baum auf- stecken Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE...
- Seite 22 1 Fzg.eigene Schraube, fzg.eigene Mutter 2 Gummierte Rohrschelle Ø 38 Verlegung Motorraum Schlauch Motorausgang / Wärmetauscher- eingang an den Markierungen trennen! 1 Schlauchstück Wärmetauschereingang 2 Abschnitt entsorgen 3 Schlauchstück Motorausgang Trennstelle Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE...
- Seite 23 Motoraus- gang und Wärmetau- scherein- gang Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. korrigieren! 1 Schlauchhalter 2 Profilgummi sw ausrichten Schlauch- 3 Schlauchhalter drehbar halter ein- setzen Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 24: Brennluft
Brennluft Abschnitt X entsorgen. 1 Brennluftleitung a = 300 Brennluft- leitung ablängen 1 Schalldämpfer 2 Brennluftleitung 3 Selbstfurchender Stehbolzen 5x11, Distanzscheibe 10, Rohrschelle, Bundmutter Brennluft- leitung und Schall- dämpfer montieren Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 25: Abgas
Sensor 2 aus Bohrung 1 herauslösen, Schraube 3 montieren und nach Montage Stecker 2 wieder einsetzen! 3 Schraube M6x20, Bolzensicherung Schraube einsetzen 1 Bundmutter M6 2 Abgasleitung 3 Schlauchklemme 4 Lochband Schall- dämpfer montieren Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... - Seite 26 1 Abgasendstück 2 Schlauchklemme Endstück montieren Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. korrigieren! 1 Winkel 2 Fzg.eigene Schraube 3 Schraube M6x20, Rohrschelle, Bund- Endstück mutter befestigen 4 Abgasendstück Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 27: Abschließende Arbeiten
Webasto Thermo & Comfort SE Postfach 1410 82199 Gilching Germany Internet: www.webasto.com Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland: Tel: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) E-mail: technikcenter@webasto.com Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 28: Schablone Tankentnehmer
Ford Transit Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 1319577A Stand: 28.02.2013 © Webasto Thermo & Comfort SE... -
Seite 29: Bedienungshinweise Für Den Endkunden
Ford Transit Bedienungshinweise für den Endkunden Bitte Seite bei manueller Klimaanlage entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
