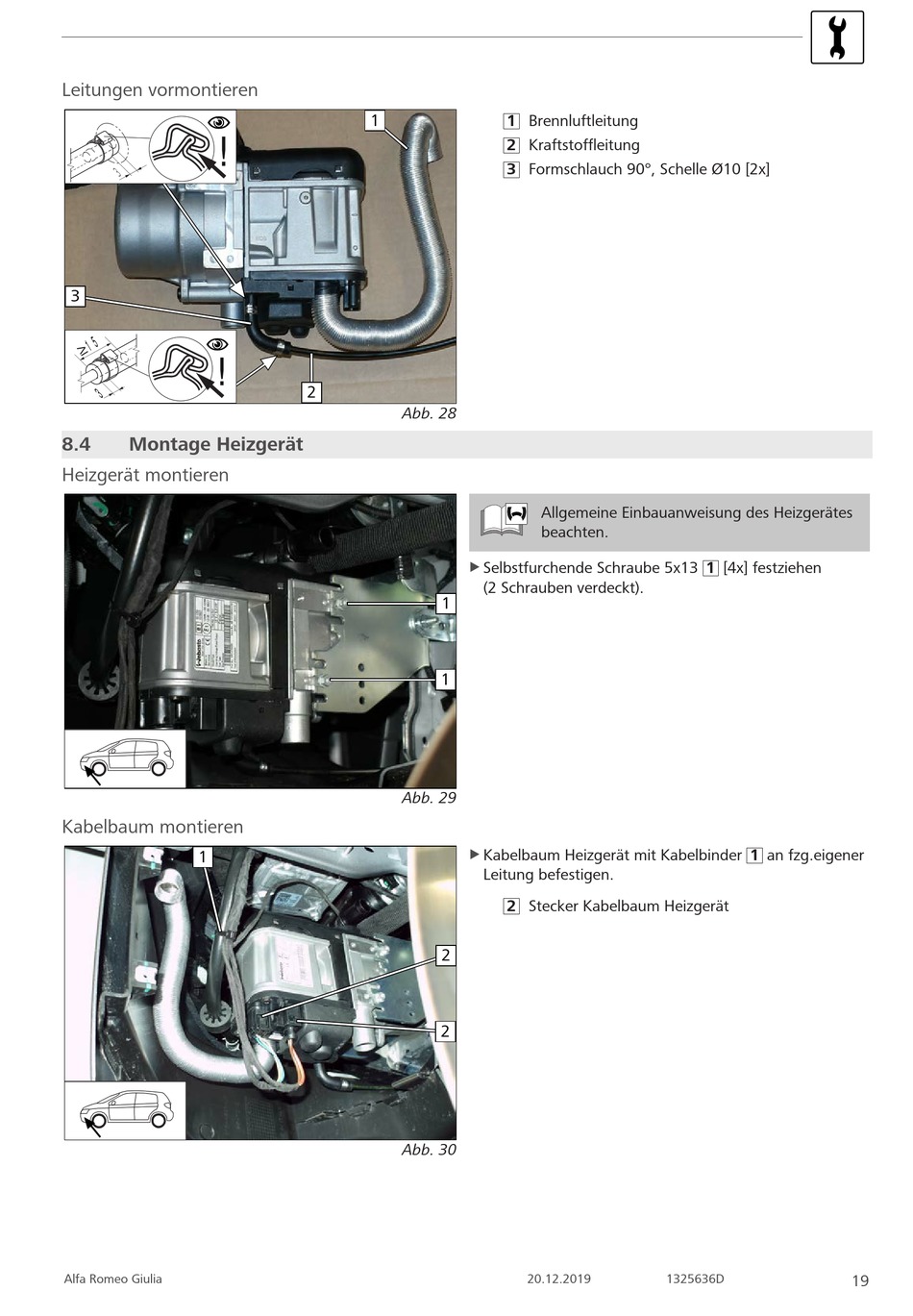

Webasto Thermo Top Evo Einbaudokumentation Seite 19

Leitungen vormontieren
!
3
!
8.4 Montage Heizgerät
Heizgerät montieren
Kabelbaum montieren
1
Alfa Romeo Giulia
1
2
Abb. 28
u
1
1
Abb. 29
u
2
2
Abb. 30
1 Brennluftleitung
2 Kraftstoffleitung
3 Formschlauch 90°, Schelle Ø10 [2x]
Allgemeine Einbauanweisung des Heizgerätes
beachten.
Selbstfurchende Schraube 5x13 1 [4x] festziehen
(2 Schrauben verdeckt).
Kabelbaum Heizgerät mit Kabelbinder 1 an fzg.eigener
Leitung befestigen.
2 Stecker Kabelbaum Heizgerät
