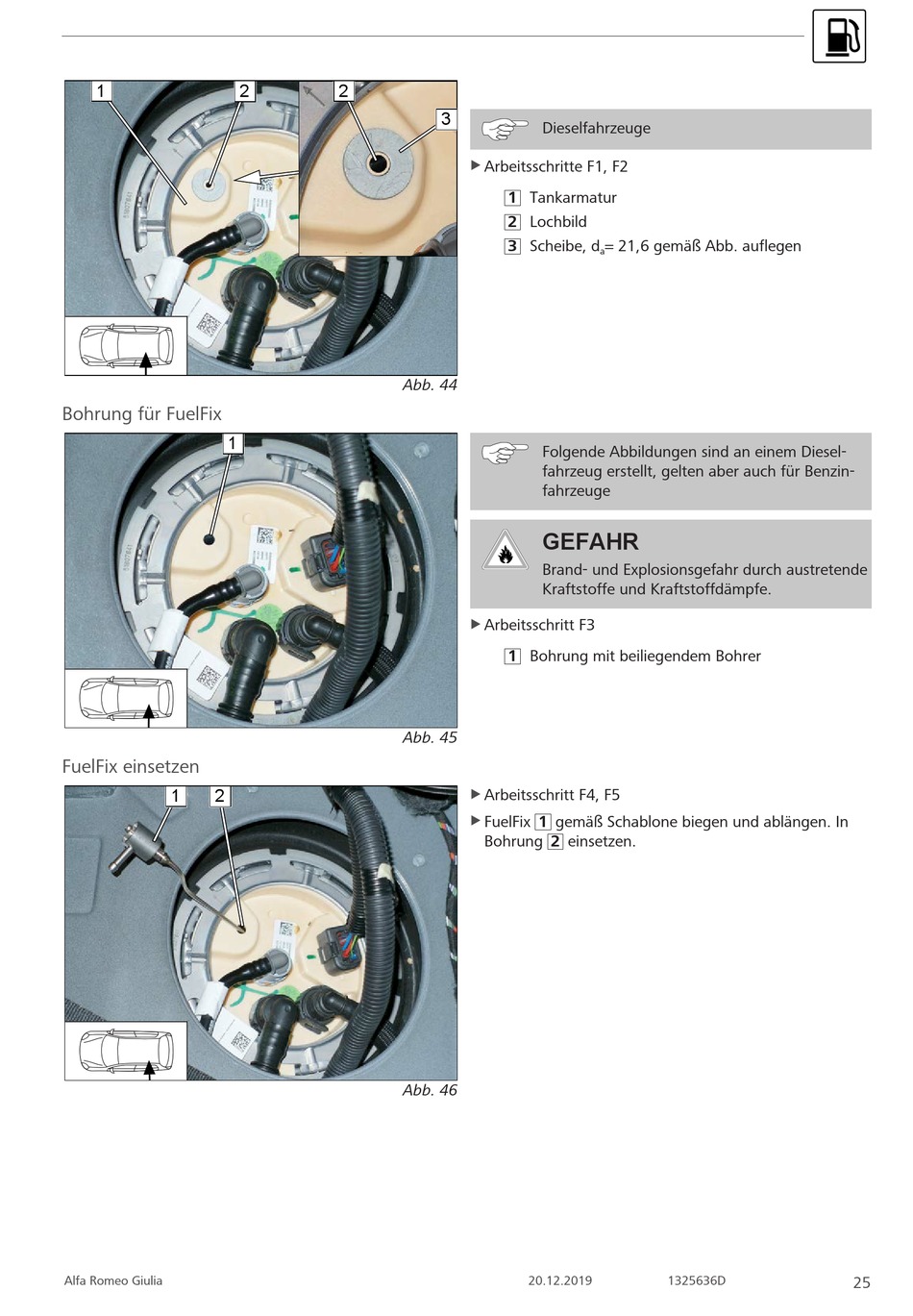

Webasto Thermo Top Evo Einbaudokumentation Seite 25

1
Bohrung für FuelFix
1
FuelFix einsetzen
1 2
Alfa Romeo Giulia
2 2
Abb. 44
Abb. 45
Abb. 46
3
Dieselfahrzeuge
Arbeitsschritte F1, F2
u
1 Tankarmatur
2 Lochbild
3 Scheibe, d = 21,6 gemäß Abb. auflegen
a
Folgende Abbildungen sind an einem Diesel-
fahrzeug erstellt, gelten aber auch für Benzin-
fahrzeuge
GEFAHR
Brand- und Explosionsgefahr durch austretende
Kraftstoffe und Kraftstoffdämpfe.
Arbeitsschritt F3
u
1 Bohrung mit beiliegendem Bohrer
Arbeitsschritt F4, F5
u
u FuelFix 1 gemäß Schablone biegen und ablängen. In
Bohrung 2 einsetzen.
20.12.2019 1325636D
25
