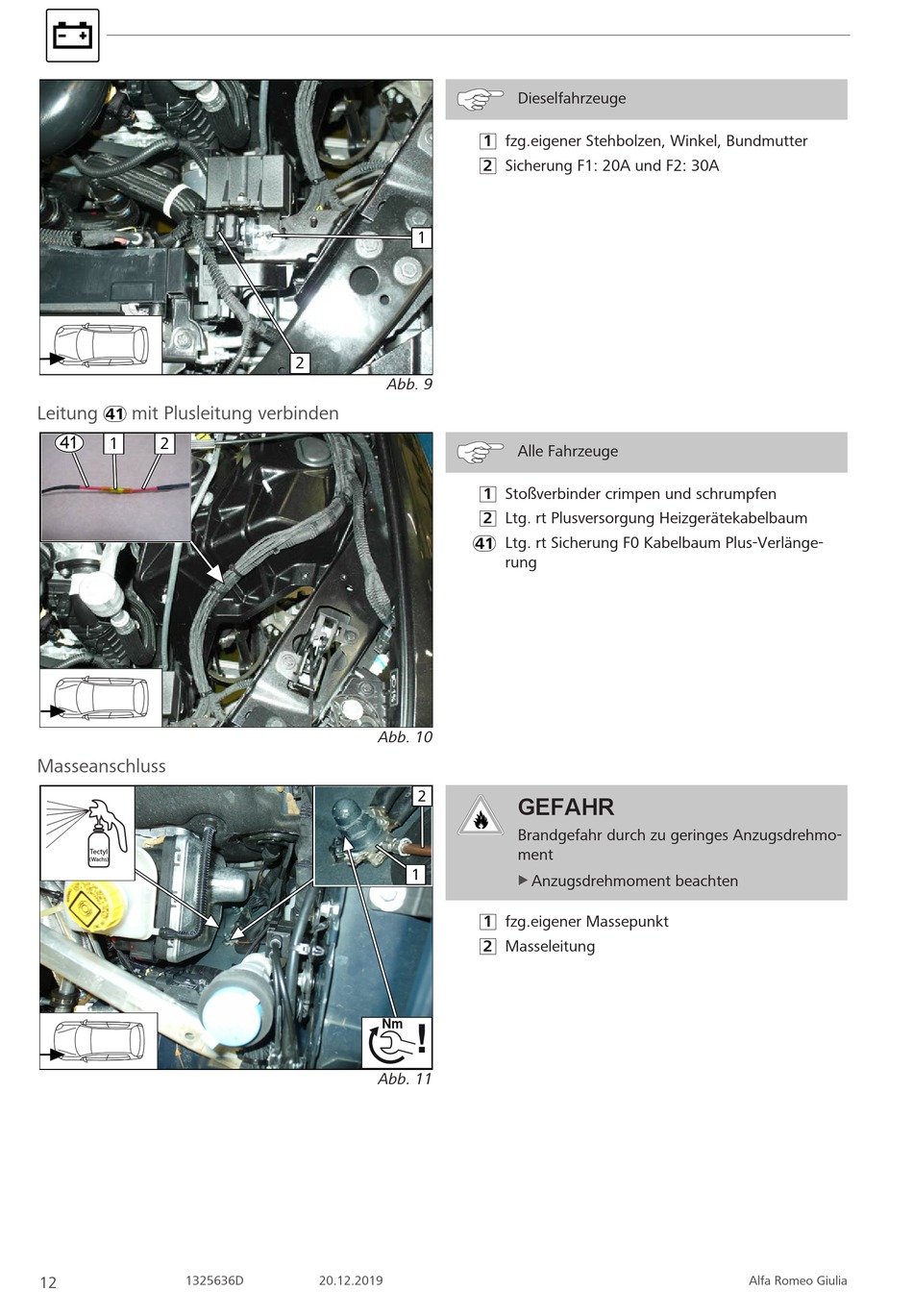

Webasto Thermo Top Evo Einbaudokumentation Seite 12

Leitung mit Plusleitung verbinden
41
1 2
Masseanschluss
Tectyl
(Wachs)
1325636D
12
1
2
Abb. 9
Abb. 10
2
1
Nm
!
Abb. 11
20.12.2019
Dieselfahrzeuge
1 fzg.eigener Stehbolzen, Winkel, Bundmutter
2 Sicherung F1: 20A und F2: 30A
Alle Fahrzeuge
1 Stoßverbinder crimpen und schrumpfen
2 Ltg. rt Plusversorgung Heizgerätekabelbaum
Ltg. rt Sicherung F0 Kabelbaum Plus-Verlänge-
rung
GEFAHR
Brandgefahr durch zu geringes Anzugsdrehmo-
ment
u Anzugsdrehmoment beachten
1 fzg.eigener Massepunkt
2 Masseleitung
Alfa Romeo Giulia
