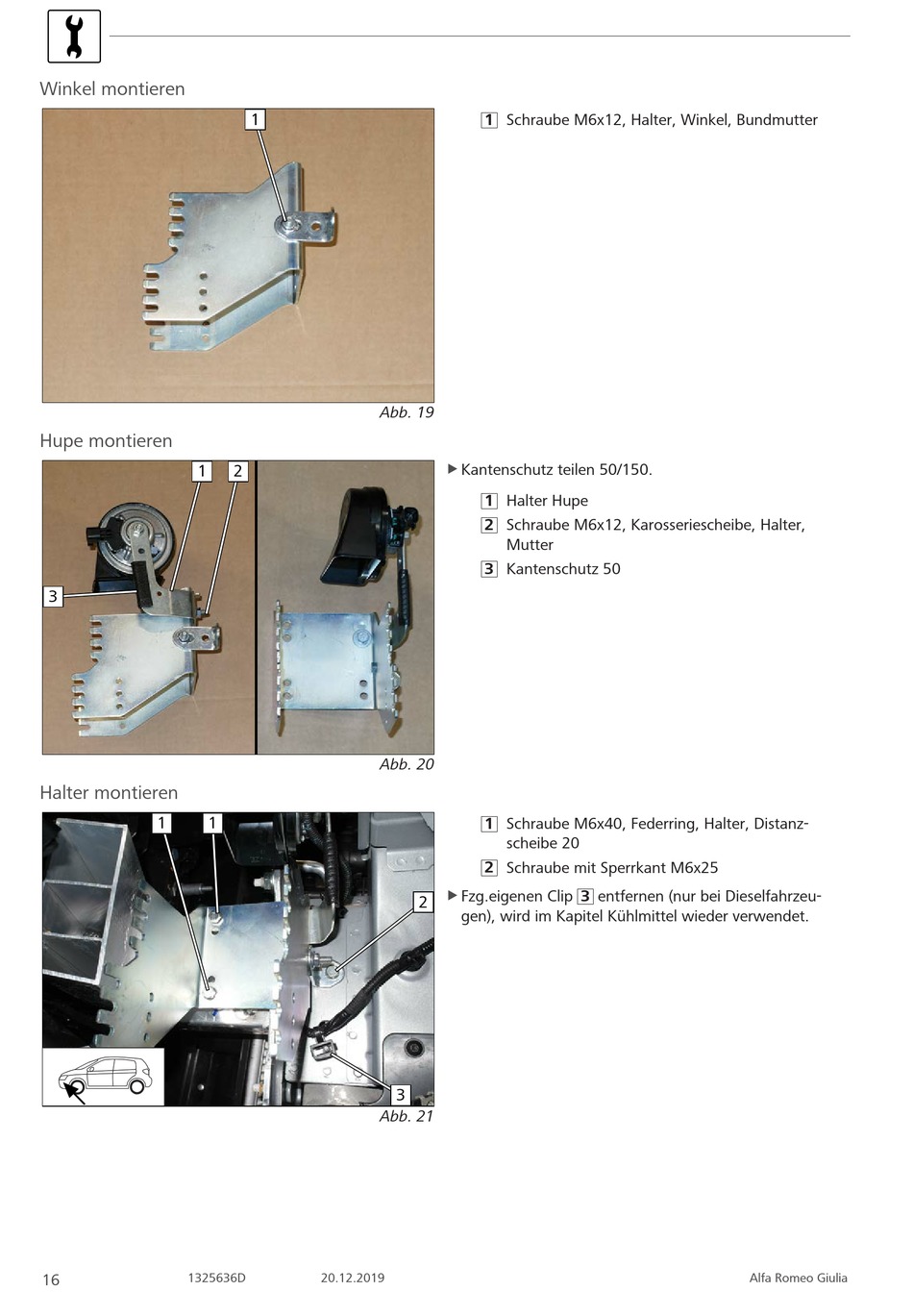

Webasto Thermo Top Evo Einbaudokumentation Seite 16

Winkel montieren
Hupe montieren
1
3
Halter montieren
1 1
1325636D
16
1
Abb. 19
2
Abb. 20
3
Abb. 21
20.12.2019
1 Schraube M6x12, Halter, Winkel, Bundmutter
u Kantenschutz teilen 50/150.
1 Halter Hupe
2 Schraube M6x12, Karosseriescheibe, Halter,
Mutter
3 Kantenschutz 50
1 Schraube M6x40, Federring, Halter, Distanz-
scheibe 20
2 Schraube mit Sperrkant M6x25
Fzg.eigenen Clip 3 entfernen (nur bei Dieselfahrzeu-
u
2
gen), wird im Kapitel Kühlmittel wieder verwendet.
Alfa Romeo Giulia
