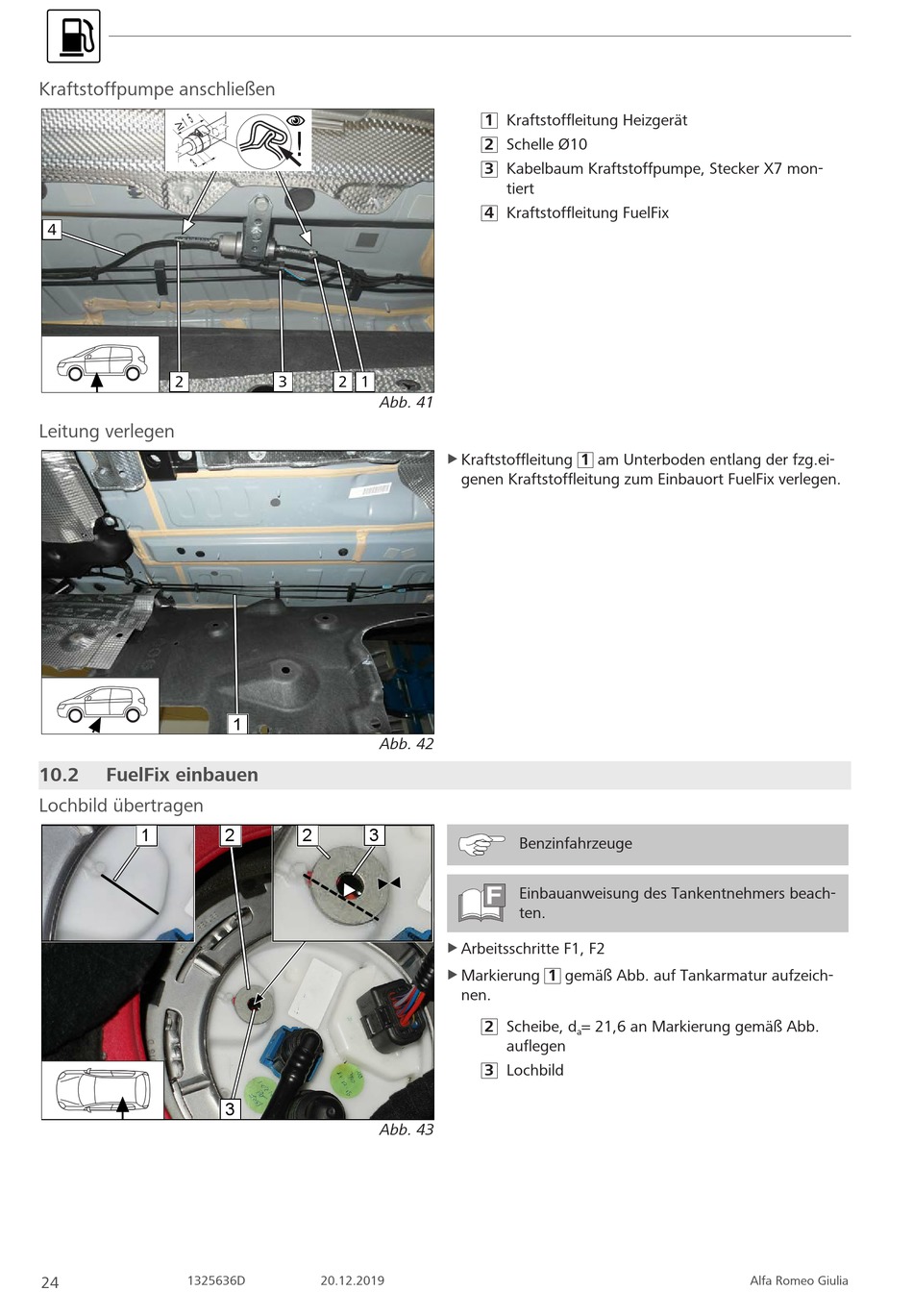

Webasto Thermo Top Evo Einbaudokumentation Seite 24

Kraftstoffpumpe anschließen
4
2
Leitung verlegen
10.2 FuelFix einbauen
Lochbild übertragen
1
1325636D
24
!
3 2 1
Abb. 41
1
Abb. 42
2 2 3
3
Abb. 43
20.12.2019
1 Kraftstoffleitung Heizgerät
2 Schelle Ø10
3 Kabelbaum Kraftstoffpumpe, Stecker X7 mon-
tiert
4 Kraftstoffleitung FuelFix
Kraftstoffleitung 1 am Unterboden entlang der fzg.ei-
u
genen Kraftstoffleitung zum Einbauort FuelFix verlegen.
Benzinfahrzeuge
F Einbauanweisung des Tankentnehmers beach-
F
ten.
u Arbeitsschritte F1, F2
Markierung 1 gemäß Abb. auf Tankarmatur aufzeich-
u
nen.
2 Scheibe, d = 21,6 an Markierung gemäß Abb.
a
auflegen
3 Lochbild
Alfa Romeo Giulia
