Webasto Thermo Top Evo Einbaudokumentation Seite 20

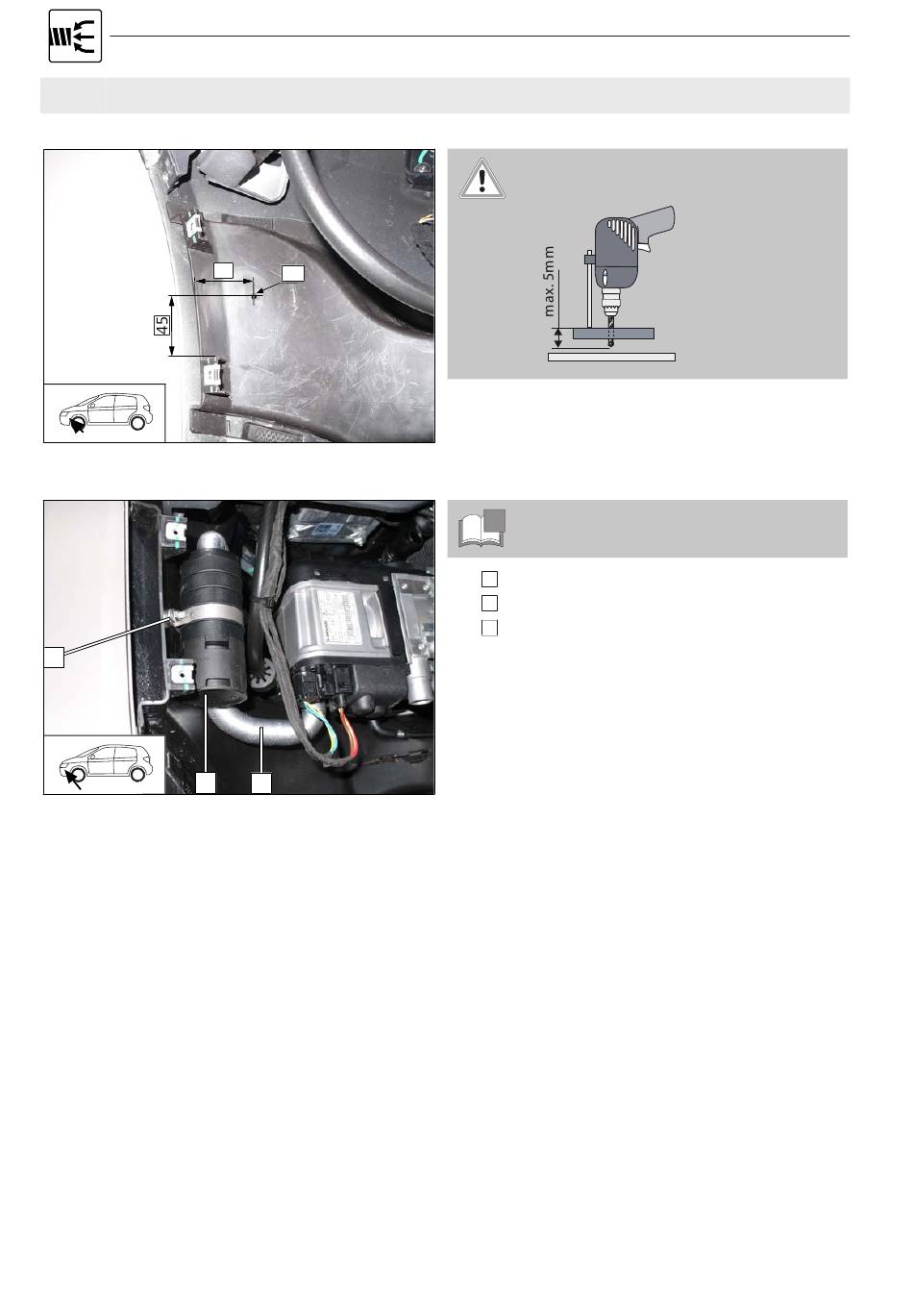

9 Brennluft
Bohrung erstellen
Brennluftansaugschalldämpfer montieren
3
2
1325636D
20
50
Ø6
Abb. 31
1
Abb. 32
20.12.2019
Gefahr der Beschädigung der Stoßfängerver-
kleidung
L Einbauhinweise des Brennluftansaugschall-
F
dämpfers beachten.
1 Brennluftleitung
2 Brennluftansaugschalldämpfer
3 Schraube M5x16, Karosseriescheibe, Stoßfänger,
Rohrschelle Ø51, Bundmutter
Alfa Romeo Giulia
