Module B&R 2005 • Zentraleinheiten • IP161
Produktbezeichnung
Gesamter Ausgangsstrom
Isolationsspannung zwischen Ausgang
und Bus
Empfohlene Vorgehensweise beim Aus-
wechseln von Ausgangsmodulen
Typisches Beispiel für externe Verbindun-
gen
Mechanische Eigenschaften
Maße
Klemmenanordnung
5.5.4 Bedien- und Anschlusselemente
Hinter der Modultür befinden sich drei I/O-Gruppen, ein Reset-Taster, Status-LEDs, zwei HEX-
Nummernschalter für die Stationsnummer des CAN-Busses und die Anschluss-Stecker für zwei
RS232-Schnittstellen und eine CAN-Schnittstelle.
Wenn beide RS232-Schnittstellen verwendet werden, wird der Busadapter AC961 benötigt (sie-
he Abschnitt 5.5.8 "RS232-Schnittstellen (IF1 und IF3)", auf Seite 166).
164
darf nicht im Betrieb gezogen/gesteckt werden (= Systemmodul)
siehe Abschnitte 5.5.4 "Bedien- und Anschlusselemente" und 5.5.10 "I/O-Anschlüsse"
Tabelle 77: IP161 Technische Daten (Forts.)

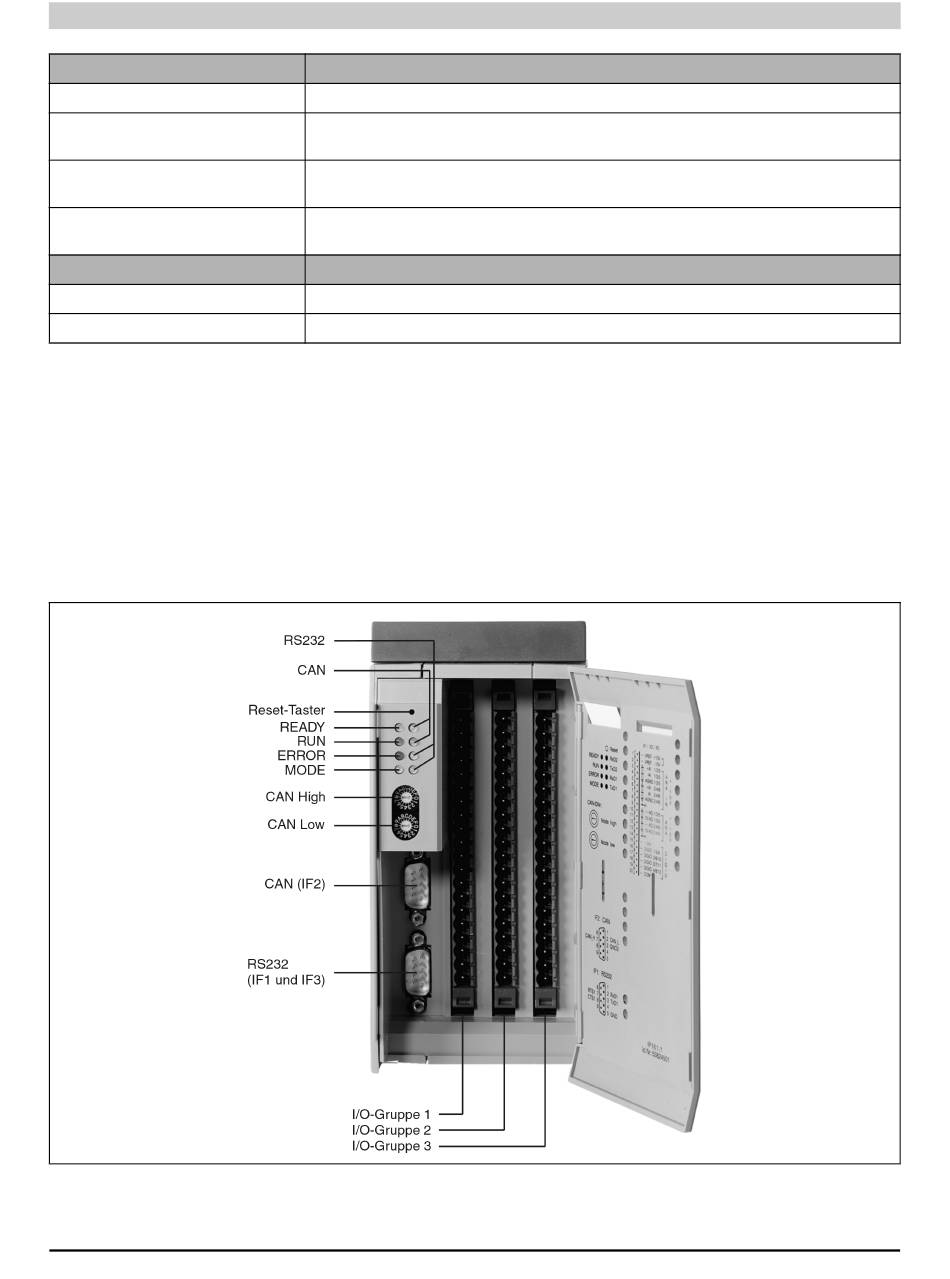

Abbildung 66: IP161 Bedien- und Anschlusselemente
IP161
max. 400 mA/Gruppe (statisch)
±50 V
Sink oder Source Beschaltung
B&R 2005 doppeltbreit
B&R SYSTEM 2005 Anwenderhandbuch V 4.1
