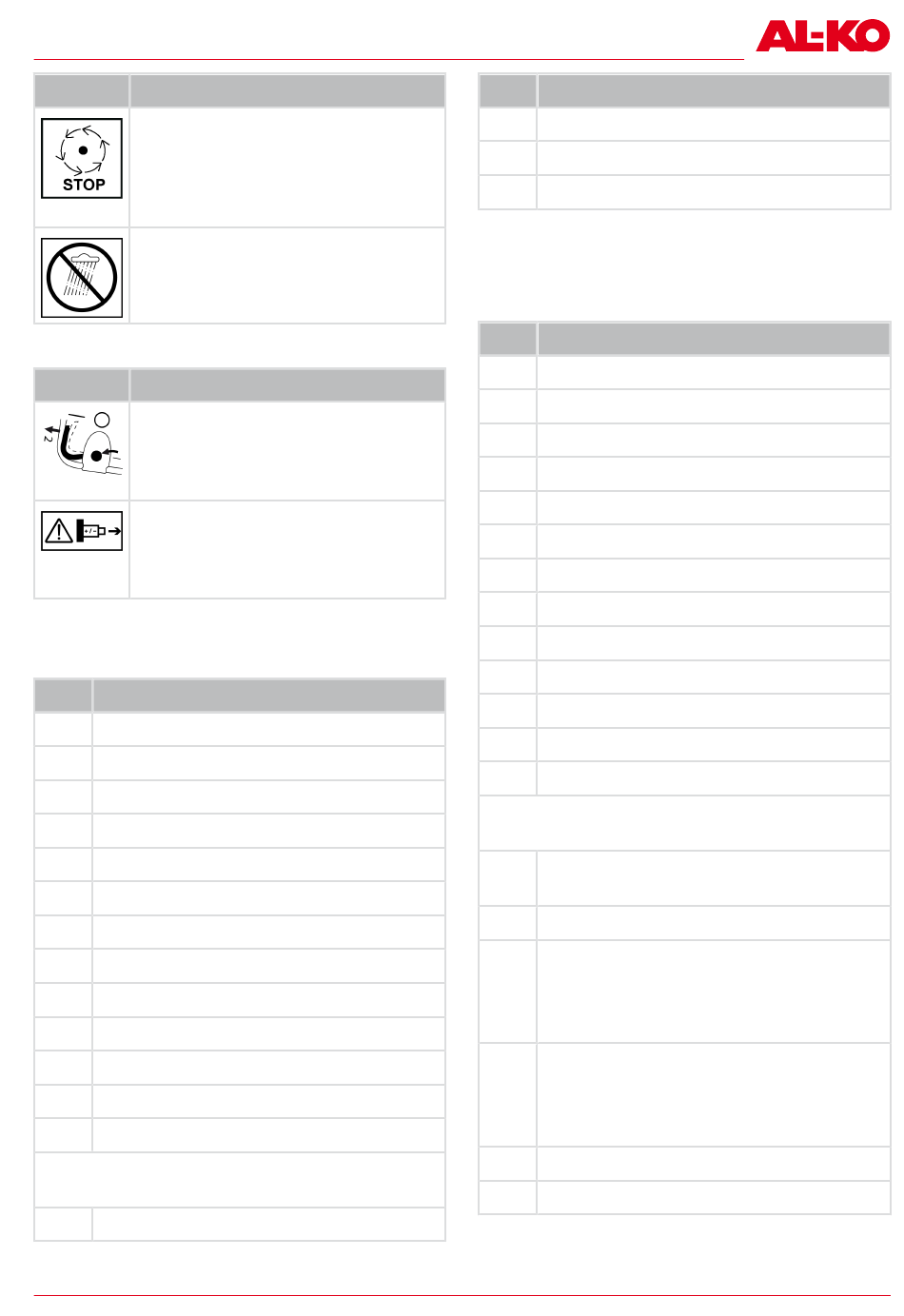

Opis produktu
Symbol Znaczenie
Nóż tnący jest w stanie wybiegu po
wyłączeniu urządzenia. Dotykanie
noża tnącego jest możliwe dopiero
po zatrzymaniu wszystkich elemen-
tów urządzenia!
Nie używać urządzenia w czasie
deszczu i nie przechowywać go na
wolnym powietrzu!
2.5.2 Symbole obsługi
Symbol Znaczenie
Procedura uruchomienia silnika
(patrz Rozdział 6.7 "Uruchamianie i
zatrzymywanie zespołu tnącego
(19, 20)*", strona 192)
W przypadku nieużywania urządzenia
oraz przed pracami konserwacyjnymi
i naprawczymi: Wyłączyć urządzenie
i wyjąć z niego akumulator!
2.6 Przegląd produktu
2.6.1 Przegląd produktu (01) – easy
Nr Element
1 Uchwyt
2 Pałąk bezpieczeństwa
3 Przycisk Start
4 Centralna regulacja wysokości koszenia
5 Nóż tnący
6 Pokrywa komory akumulatora
7 Komora akumulatora
8 Akumulator**
9 Uchwyt transportowy
10 Klapa odbojowa
11 Wskaźnik poziomu napełnienia
12 Uchwyt kosza na trawę
13 Kosz na trawę
Belka prowadząca z regulacją wysokości,
w której skład wchodzą:
14 Dolna część rękojeści
443804_a
Nr Element
15 Śruba do regulacji wysokości
16 Górna część rękojeści
17** Ładowarka**
* w zależności od modelu, patrz dane techniczne.
** w zależności od zakresu dostawy.
2.6.2 Przegląd produktu (02, 03) – comfort i
premium
Nr Element
1 Uchwyt
2 Pałąk bezpieczeństwa
3 Przycisk Start
4 Centralna regulacja wysokości koszenia
5 Nóż tnący
6 Pokrywa komory akumulatora
7 Komora akumulatora
8 Akumulator**
9 Uchwyt transportowy
10 Klapa odbojowa
11 Wskaźnik poziomu napełnienia
12 Uchwyt kosza na trawę
13 Kosz na trawę
Składana belka prowadząca z regulacją wyso-
kości, w której skład wchodzą:
14 Przeguby obrotowo-zaczepowe z szyb-
kozłączem
15 Dolna część rękojeści
16 comfort: Przegub obrotowy z szybkozłą-
czem
premium: Szybkozłącze do górnej czę-
ści rękojeści
17 comfort: Górna część rękojeści, obroto-
wa
premium: Górna część rękojeści, cho-
wana
18 Ładowarka**
19 premium: Kokpit
* w zależności od modelu, patrz dane techniczne.
** w zależności od zakresu dostawy.
