8 Ensamblar la motoguadaña
7.2 Desactivar la interfaz inalám‐
brica Bluetooth
► Si el acumulador dispone de una interfaz ina‐
lámbrica Bluetooth
tenerla oprimida hasta que el LED "BLUE‐
®
TOOTH " junto al símbolo
veces en azul.
La interfaz inalámbrica Bluetooth
mulador está desactivada.
8 Ensamblar la motogua‐
daña

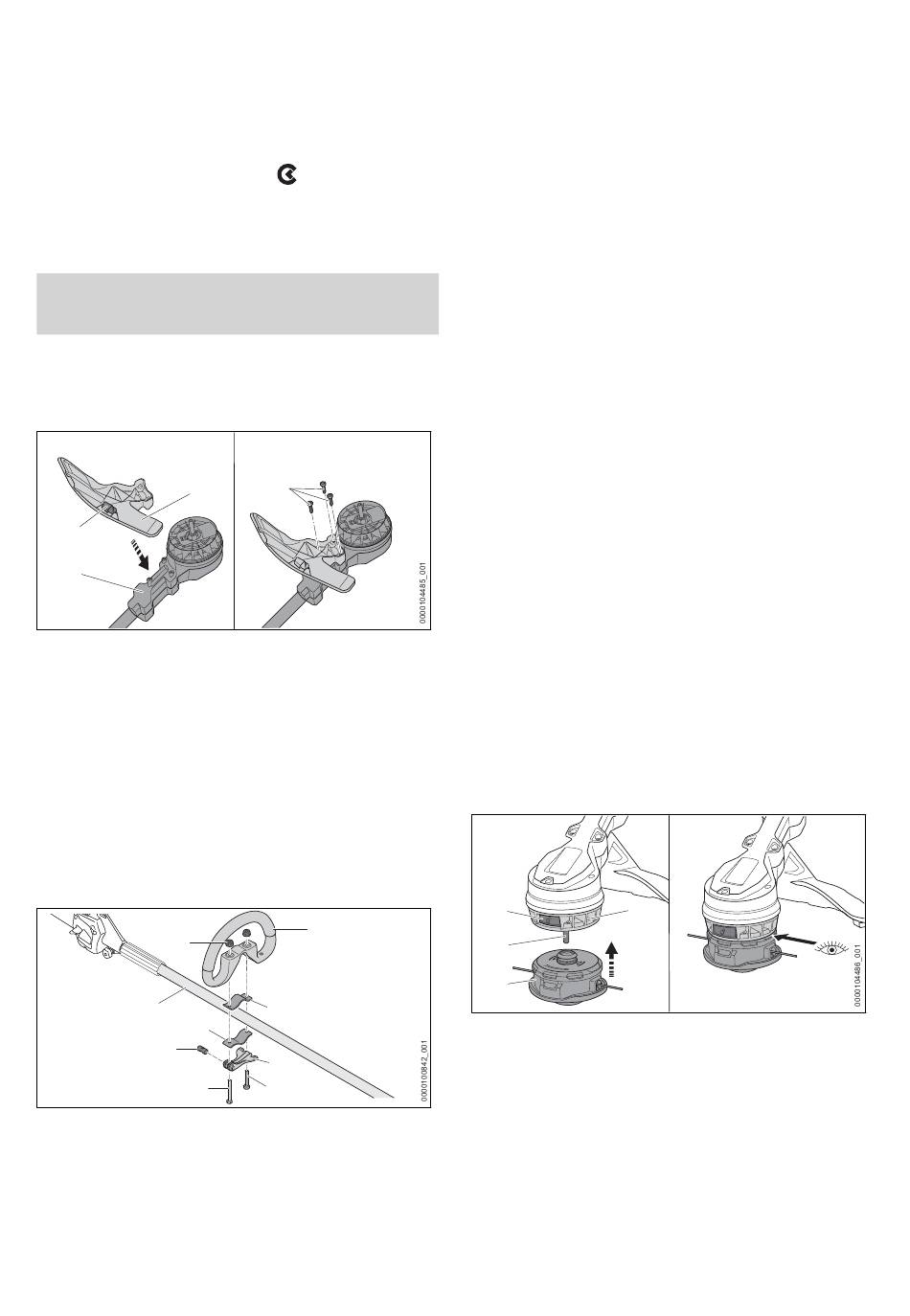

8.1

Montar el protector

► Desconectar la motoguadaña y sacar el acu‐
mulador.
1
2
3
La cuchilla de acortar hilos (2) está ya montada
en el protector (1) y no se permite desmontarla.
► Colocar el protector (1) en la carcasa (3), de
manera que los orificios estén alineados.
► Enroscar los tornillos (4) y apretarlos firme‐
mente.
No se permite desmontar el protector (1).
8.2 Montar el manillar cerrado
► Desconectar la motoguadaña y sacar el acu‐
mulador.
1
9
4
8
7
► Pasar el perno (8) por la abertura del tensor
rápido (5).
Alinear el perno (8), de manera que la entalla‐
dura del perno quede abajo.
► Colocar la abrazadera (3) en el manillar
cerrado, de manera que los orificios estén ali‐
neados.
0458-064-9801-A
®
®
: presionar la tecla y man‐
parpadee seis
®
en el acu‐
4
2
3
5
6
► Colocar el manillar cerrado (2) junto con la
abrazadera (3) en el vástago (9).
► Pasar el tornillo largo (7) por los orificios del
perno y el tensor rápido (5).
► Oprimir la abrazadera (4) contra el vástago y
alinearla, de manera que los orificios estén ali‐
neados.
► Pasar el tornillo corto (6) por los orificios.
► Pasar el tornillo largo (7) por los orificios.
► Enroscar las tuercas moleteadas (1).
► Cerrar el tensor rápido (5).
Si ya no se puede desplazar el manillar
cerrado (2), dicho manillar está ajustado de
forma fija.
► Si el manillar cerrado (2) se puede desplazar:
► Abrir el tensor rápido (5).
► Apretar las tuercas moleteadas (1).
► Cerrar el tensor rápido (5).
El manillar cerrado (2) ya no se puede des‐
plazar.
► Si el tensor rápido (5) no se puede cerrar del
todo:
► Abrir el tensor rápido (5).
► Aflojar las tuercas moleteadas (1).
► Cerrar el tensor rápido (5).
El manillar cerrado (2) ya no se puede des‐
plazar.
8.3 Montar y desmontar el cabezal
de corte
8.3.1 Montar el cabezal de corte
► Desconectar la motoguadaña y sacar el acu‐
mulador.
2
1
3
4
► Si el botón de desbloqueo (1) no está opri‐
mido: oprimirlo hasta que encastre.
► Montar el cabezal de corte (4) en el eje (3) y
oprimirlo contra la rueda del ventilador (2).
El cabezal de corte encastra con un clic.
El botón de desbloqueo salta hacia fuera y el
cabezal de corte queda enrasado en la rueda
del ventilador.
► Si el cabezal de corte no encastra: presionar
el cabezal contra la rueda del ventilador y, al
mismo tiempo, girarlo hasta que encastre.
