Position der Laufwerksschächte beim Desktop-System

Vorbereiten der Laufwerksinstallation

Hardware-Referenzhandbuch

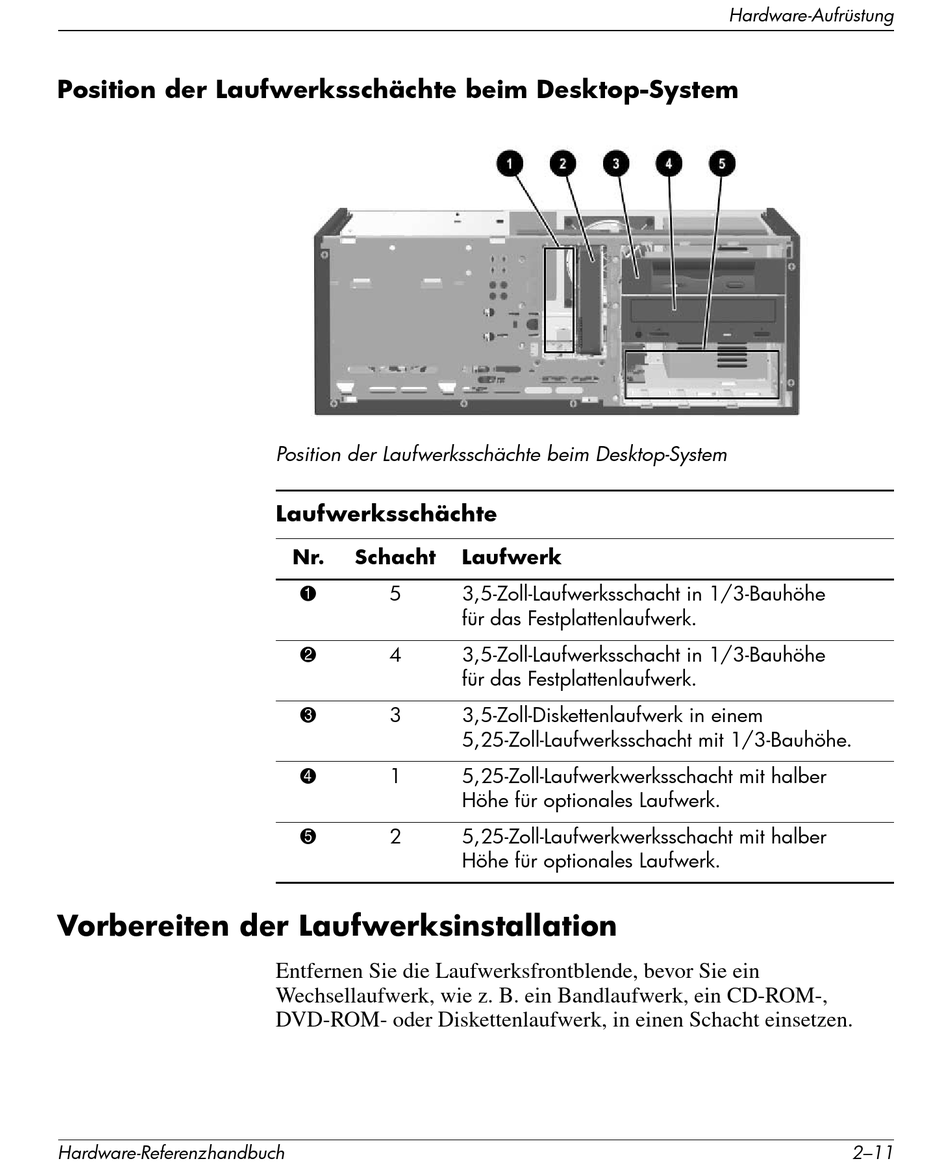

Position der Laufwerksschächte beim Desktop-System
Laufwerksschächte
Nr. Schacht
5
1
4
2
3
3
1
4
2
5
Entfernen Sie die Laufwerksfrontblende, bevor Sie ein
Wechsellaufwerk, wie z. B. ein Bandlaufwerk, ein CD-ROM-,
DVD-ROM- oder Diskettenlaufwerk, in einen Schacht einsetzen.
Laufwerk
3,5-Zoll-Laufwerksschacht in 1/3-Bauhöhe
für das Festplattenlaufwerk.
3,5-Zoll-Laufwerksschacht in 1/3-Bauhöhe
für das Festplattenlaufwerk.
3,5-Zoll-Diskettenlaufwerk in einem
5,25-Zoll-Laufwerksschacht mit 1/3-Bauhöhe.
5,25-Zoll-Laufwerkwerksschacht mit halber
Höhe für optionales Laufwerk.
5,25-Zoll-Laufwerkwerksschacht mit halber
Höhe für optionales Laufwerk.
Hardware-Aufrüstung
2–11
