5. Anschlüsse an der Elektronikbox

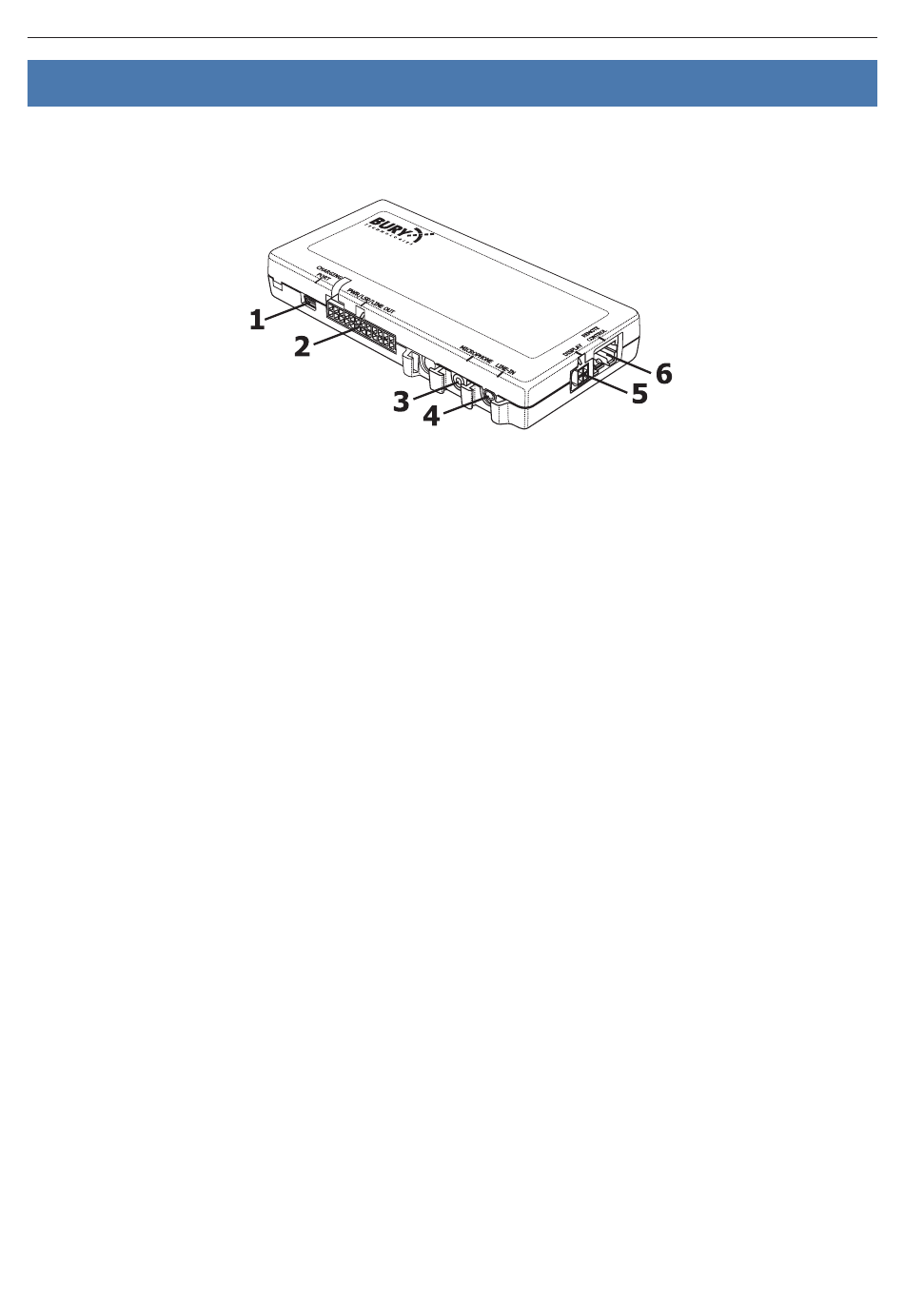

An der Elektronikbox werden die anderen Komponenten der FSE angeschlossen. Folgende Anschlüsse
sind gegeben:
Anschlussmöglichkeiten:
1
CHARGING PORT: Mini-USB Buchse zum Anschluss des Verlängerungskabels – von dort aus sind
Ladekabel oder optionales Updatekabel anschließbar
2
PWR/LSP/LINE OUT: 24polige Buchse für die Aufnahme des Molexsteckers vom ISO-Kabelbaum,
dient der Stromversorgung der FSE und gibt die Musik- und Sprache (Telefonie) aus
3 MICROPHONE: Anschluss für das externe Mikrofon
4 LINE IN: Anschluss für das AUX-IN Kabel zur Einspeisung von Musik
5 DISPLAY: Anschluss für das Display (falls vorhanden)
6 REMOTE CONTROL: Anschluss für die 3-Tasten-Fernbedienung (falls vorhanden)
1 — CHARGING PORT
An den Anschluss Nr. 1 (Mini-USB Buchse) wird ein Verlängerungskabel angeschlossen. An das andere
Ende des Kabels wird ein Ladekabel für Ihr Mobiltelefon angeschlossen. Optional können Sie an den
Anschluss den BURY ChargingCradle Universal anschließen.
2 — PWR/LSP/LINE OUT
Über den ISO-Kabelbaum wird die FSE im Fahrzeug an das Autoradio angeschlossen. Verfügt das Ra-
dio an dessen Rückseite über ISO-Buchsen, dann ist die Installation ohne zusätzliches Installationsma-
terial durchführbar. Falls nicht, können bestimmte Adapter, z. B. ISO2CAR oder AUDIO2CAR, passend
für das jeweilige Radio bzw. die Fahrzeugmarke, über den Fachhandel bezogen werden.
Anhand des ISO-Kabelbaums können Sie die Musik und die Sprache (Telefonie) in unterschiedlicher Art
und Weise in das Radio einspeisen bzw. über das Radio wiedergeben. Verfügt das vorhandene Radio
über einen LINE-IN bzw. AUX-IN Eingang an Vorder- oder Rückseite, so können die vier offenen
LINE-Kabelenden des ISO-Kabelbaums über entsprechende Adapter (z. B. 3,5mm Klinkenstecker oder
Cinch-Verbinder) dort angeschlossen werden. Für die Musikwiedergabe wird dann der Verstärker des
Radios genutzt. Bitte beachten Sie die Hinweise im Bedienungshandbuch des Radios zum Thema
„AUX-Eingang". Grundsätzlich wird die Sprache nur auf den beiden vorderen Lautsprechern ausgege-
ben und die Musik auf allen vier Lautsprechern (vorne und hinten). Dazu lassen sich in der FSE
verschiedene Installationsoptionen einstellen.
