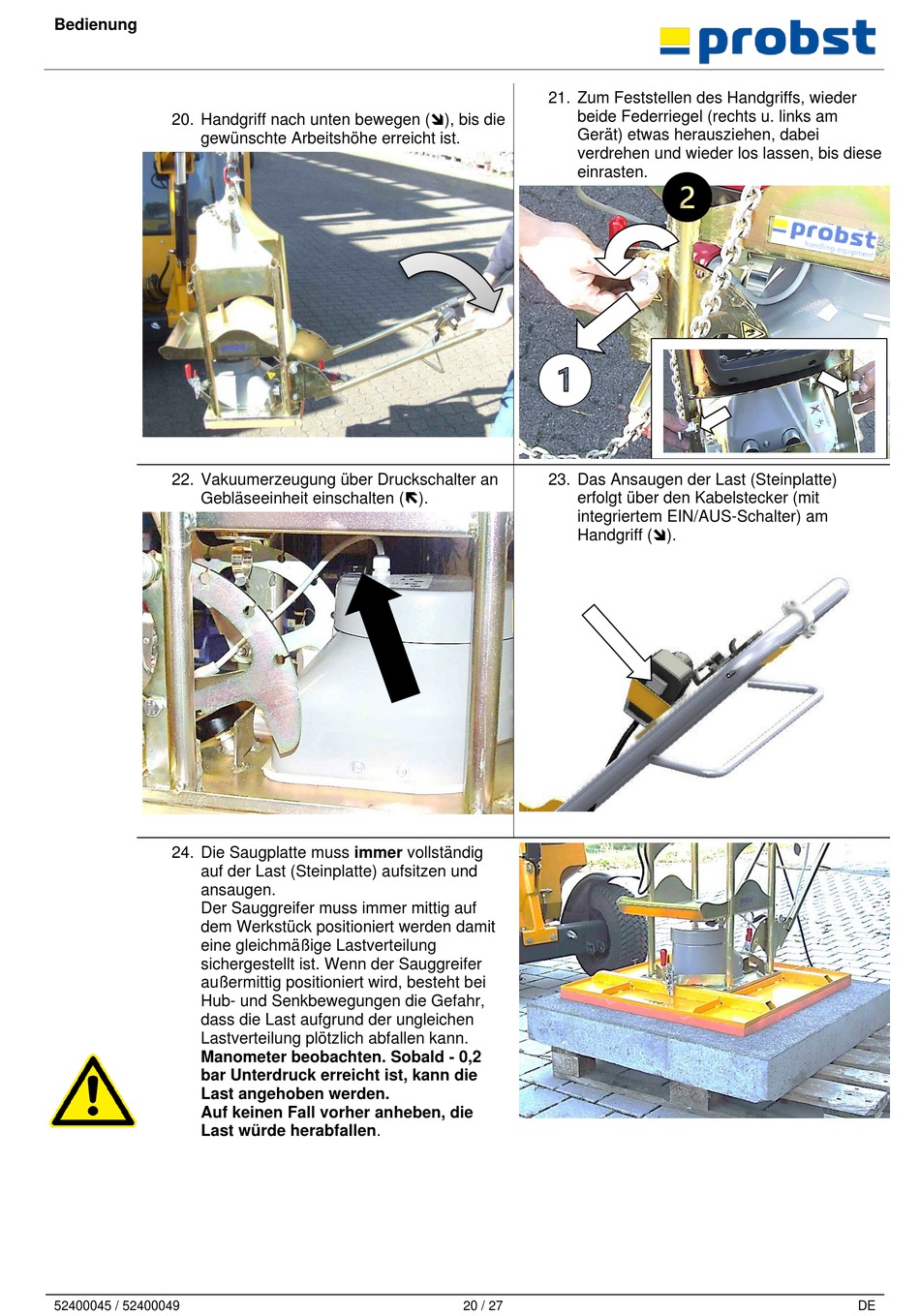

probst QJ-600-E Betriebsanleitung Seite 24

Bedienung
20. Handgriff nach unten bewegen (), bis die
gewünschte Arbeitshöhe erreicht ist.
22. Vakuumerzeugung über Druckschalter an
Gebläseeinheit einschalten ().
24. Die Saugplatte muss immer vollständig
auf der Last (Steinplatte) aufsitzen und
ansaugen.
Der Sauggreifer muss immer mittig auf
dem Werkstück positioniert werden damit
eine gleichmäßige Lastverteilung
sichergestellt ist. Wenn der Sauggreifer
außermittig positioniert wird, besteht bei
Hub- und Senkbewegungen die Gefahr,
dass die Last aufgrund der ungleichen
Lastverteilung plötzlich abfallen kann.
Manometer beobachten. Sobald - 0,2
bar Unterdruck erreicht ist, kann die
Last angehoben werden.
Auf keinen Fall vorher anheben, die
Last würde herabfallen.
52400045 / 52400049
21. Zum Feststellen des Handgriffs, wieder
beide Federriegel (rechts u. links am
Gerät) etwas herausziehen, dabei
verdrehen und wieder los lassen, bis diese
einrasten.
23. Das Ansaugen der Last (Steinplatte)
erfolgt über den Kabelstecker (mit
integriertem EIN/AUS-Schalter) am
Handgriff ().
20 / 27 DE
