Installation

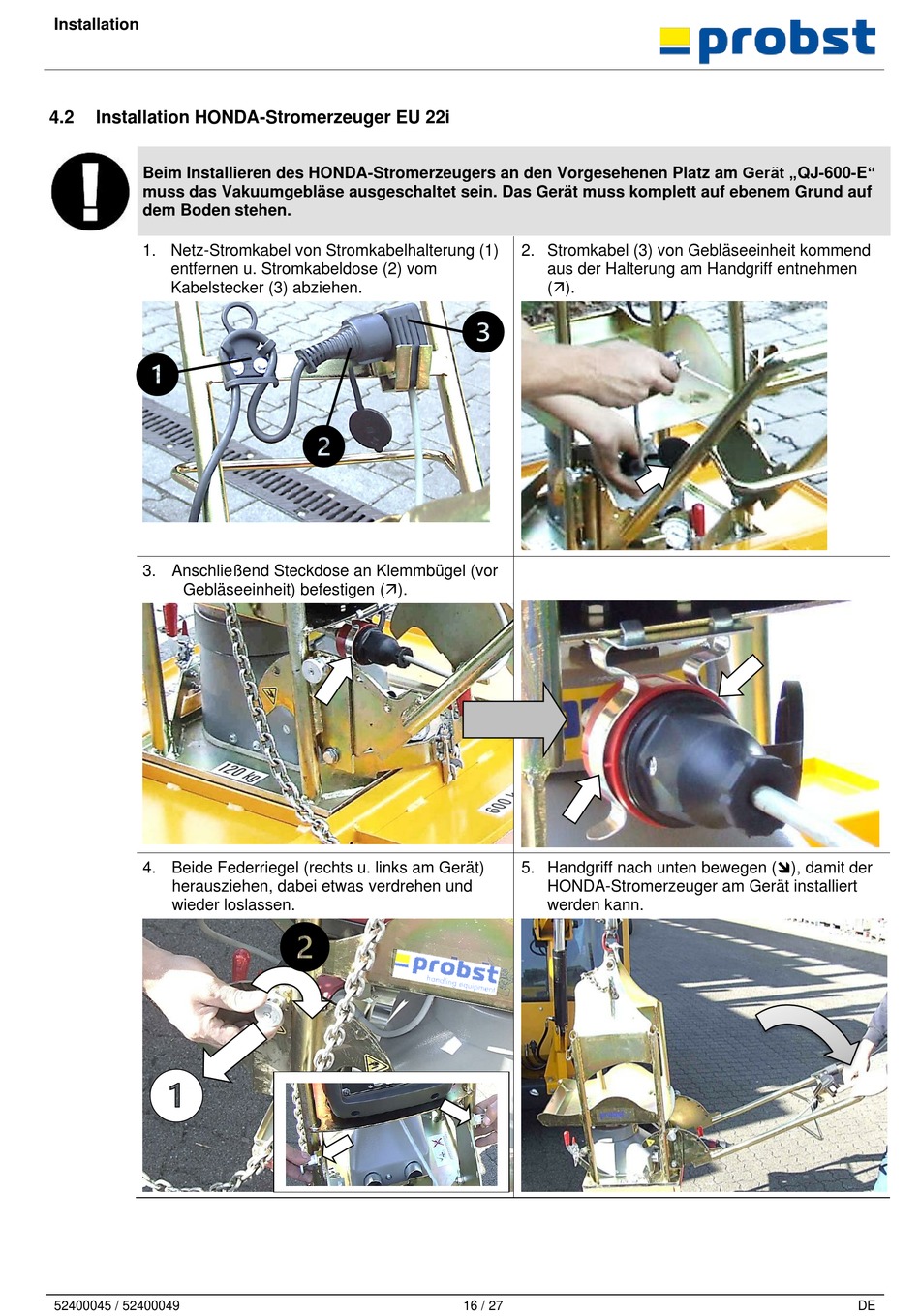

4.2 Installation HONDA-Stromerzeuger EU 22i
Beim Installieren des HONDA-Stromerzeugers an den Vorgesehenen Platz am Gerät „QJ-600-E"
muss das Vakuumgebläse ausgeschaltet sein. Das Gerät muss komplett auf ebenem Grund auf
dem Boden stehen.
1. Netz-Stromkabel von Stromkabelhalterung (1)
entfernen u. Stromkabeldose (2) vom
Kabelstecker (3) abziehen.
3. Anschließend Steckdose an Klemmbügel (vor
Gebläseeinheit) befestigen ().
4. Beide Federriegel (rechts u. links am Gerät)
herausziehen, dabei etwas verdrehen und
wieder loslassen.
52400045 / 52400049
2. Stromkabel (3) von Gebläseeinheit kommend
aus der Halterung am Handgriff entnehmen
().
5. Handgriff nach unten bewegen (), damit der
HONDA-Stromerzeuger am Gerät installiert
werden kann.
