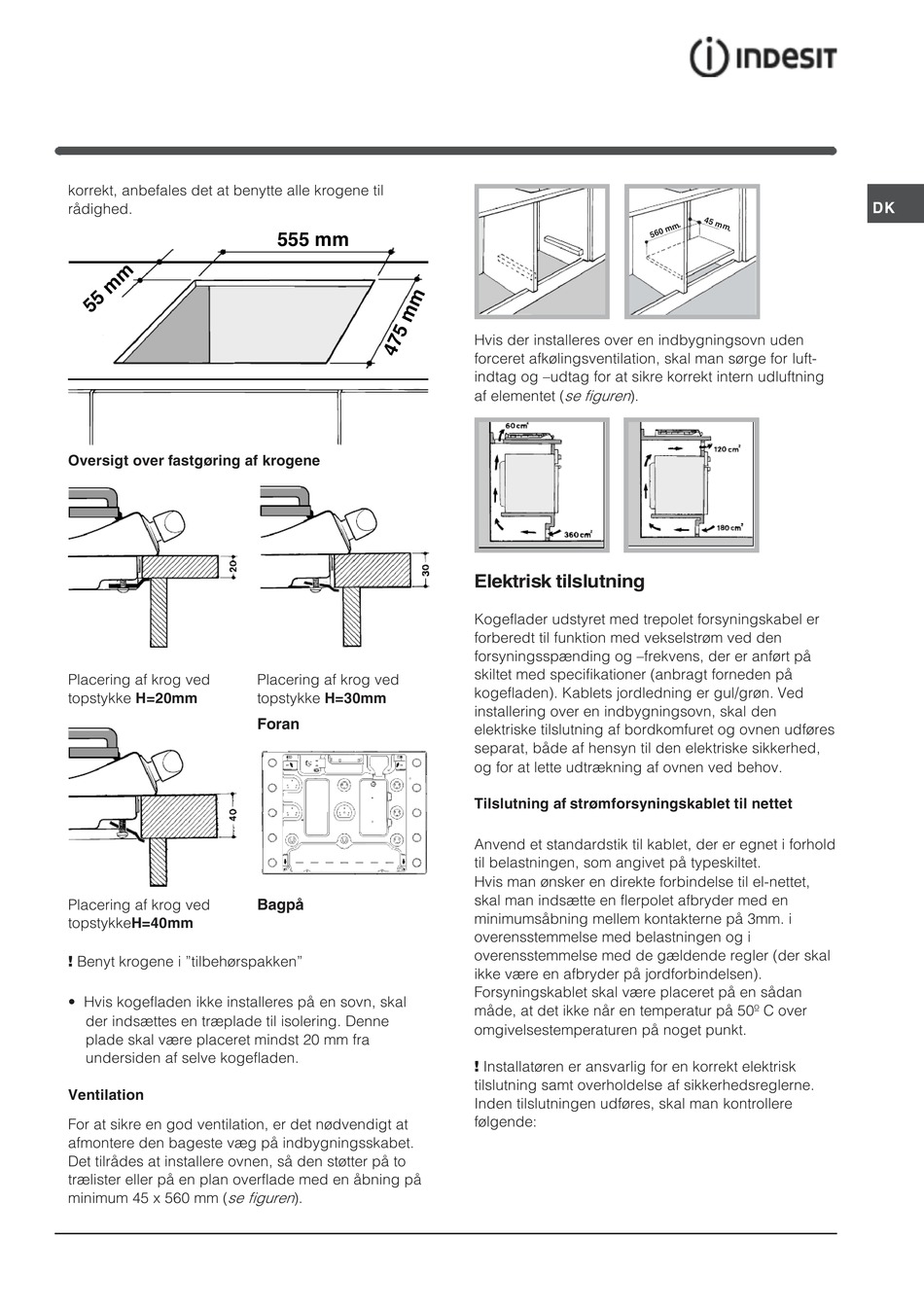

Indesit PI 740 AS Bedienungsanleitung Seite 25

korrekt, anbefales det at benytte alle krogene til
rådighed.
f
Oversigt ov øring
er astg
Placering af krog ved
topstykke H 2
= 0mm
Placering af krog ved
topstykkeH=40mm
 Benyt krogene i tilbehørspakken
 Hvis kogefladen ikke installeres på en sovn, skal
der indsættes en træplade til isolering. Denne
plade skal være placeret mindst 20 mm fra
undersiden af selve kogefladen.
V o
entilati n
For at sikre en god ventilation, er det nødvendigt at
afmontere den bageste væg på indbygningsskabet.
Det tilrådes at installere ovnen, så den støtter på to
trælister eller på en plan overflade med en åbning på
minimum 45 x 560 mm (se figuren).
555 mm
af k o r
gene
Placering af krog ved
topstykke H=30mm
Foran
Bagpå
Hvis der installeres over en indbygningsovn uden
forceret afkølingsventilation, skal man sørge for luft-
indtag og udtag for at sikre korrekt intern udluftning
af elementet (se figuren).
Elektrisk tilslutning
Kogeflader udstyret med trepolet forsyningskabel er
forberedt til funktion med vekselstrøm ved den
forsyningsspænding og frekvens, der er anført på
skiltet med specifikationer (anbragt forneden på
kogefladen). Kablets jordledning er gul/grøn. Ved
installering over en indbygningsovn, skal den
elektriske tilslutning af bordkomfuret og ovnen udføres
separat, både af hensyn til den elektriske sikkerhed,
og for at lette udtrækning af ovnen ved behov.
ømfo y
Tilslutning af str rs nings
Anvend et standardstik til kablet, der er egnet i forhold
til belastningen, som angivet på typeskiltet.
Hvis man ønsker en direkte forbindelse til el-nettet,
skal man indsætte en flerpolet afbryder med en
minimumsåbning mellem kontakterne på 3mm. i
overensstemmelse med belastningen og i
overensstemmelse med de gældende regler (der skal
ikke være en afbryder på jordforbindelsen).
Forsyningskablet skal være placeret på en sådan
måde, at det ikke når en temperatur på 50º C over
omgivelsestemperaturen på noget punkt.
 Installatøren er ansvarlig for en korrekt elektrisk
tilslutning samt overholdelse af sikkerhedsreglerne.
Inden tilslutningen udføres, skal man kontrollere
følgende:
k b a let til nettet
DK
