4.7 Einstellungen: Erweiterte Funktionen
Im Menü "Erweiterte Funktionen" können Sie die nachfolgenden Werte eingeben. Diese Werte bezie-
hen sich immer auf den unter "Simulation" zuletzt gewählten Parameter.
• Kalibrierwert
• Fehlersimulation
• Rampe
Kalibrierwert
• Wenn Sie einen Kalibrierwert ändern, wird die Kommunikation zwischen Memocheck Sim CYP03D
und Messumformer kurz unterbrochen, damit der Messumformer die Kalibriereinstellungen über-
nehmen kann.
• Durch eine ungünstige Konfiguration können Messwerte außerhalb des spezifizierten Messbereiches
entstehen. Dies kann zu Fehlerzuständen im Messumformer führen.
--> Mehr Hinweise zur Kalibrierung finden Sie in der Betriebsanleitung Ihres Messumformers.
Fehlersimulation
• Sie erhalten eine Liste mit möglichen Fehlern.
• Die verschiedenen Fehler können miteinander kombiniert werden.
• Die Fehlerkategorien nach NAMUR (F, M, C, S) werden wie folgt behandelt:
- Die im Messumformer als "F" deklarierten Fehler werden mit blinkendem Display angezeigt
- Fehler der anderen Kategorien werden in der Diagnoseliste des Messumformers angezeigt
Rampe
• Sie legen Startwert, Stoppwert und Dauer für die Rampe fest. Mit der Dauer stellen Sie die einmalige
Ablaufzeit der Rampe ein.
• Einen negativen Anstieg der Rampe erhalten Sie, wenn Sie den Stoppwert höher als den Startwert
setzen.
• Die Rampe wiederholt sich automatisch so lange, bis Sie diese stoppen.
• Die Rampe ist eine einfache lineare Funktion y = a + b
Nullpunkt gleich gesetzt, der Faktor b ist die Steigung der Geraden.

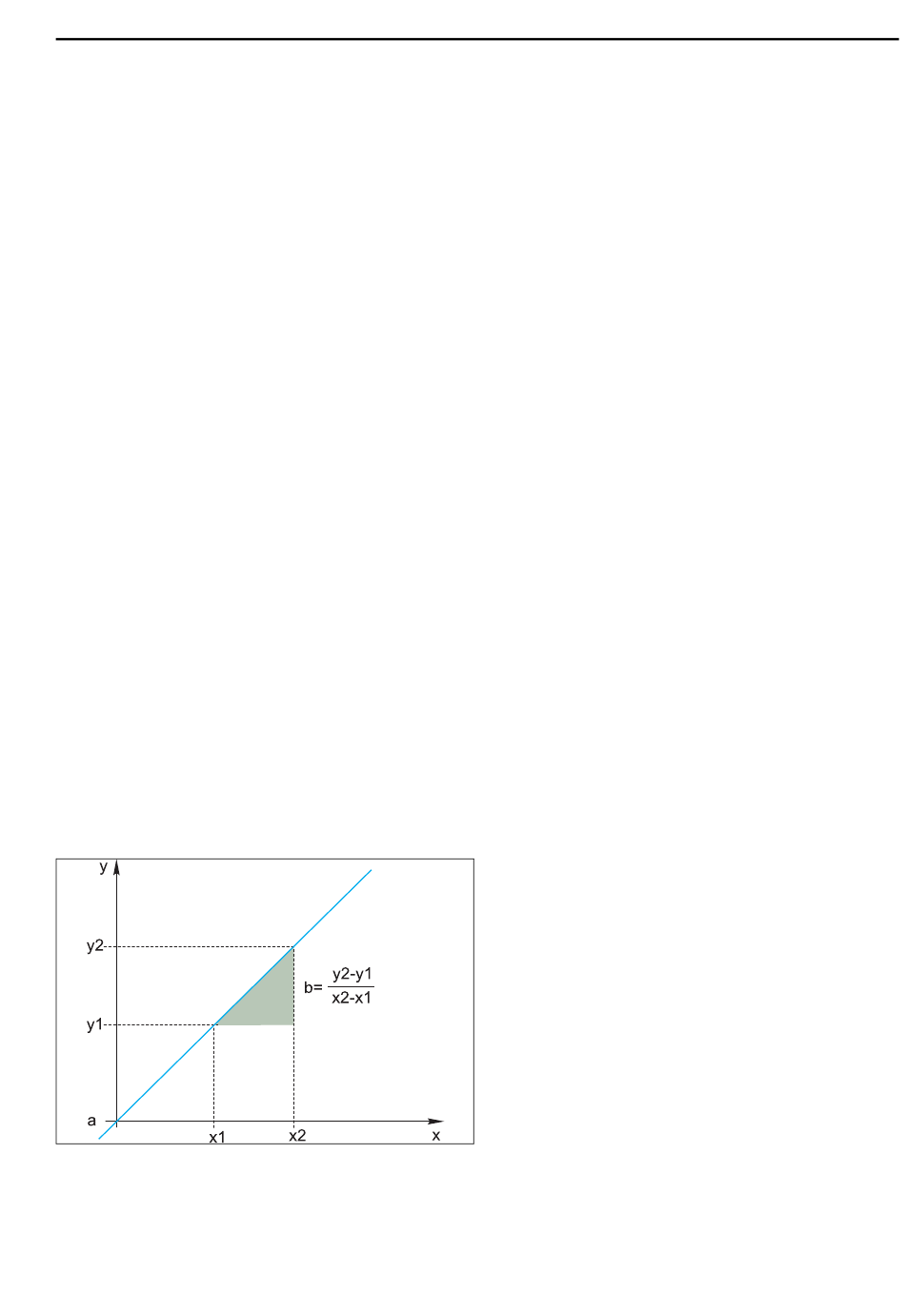

Abb. 5: Lineare Funktion
a Nullpunkt
b Steigung
Endress+Hauser
.
x. Das lineare Glied a wird meist mit dem
a0013593
