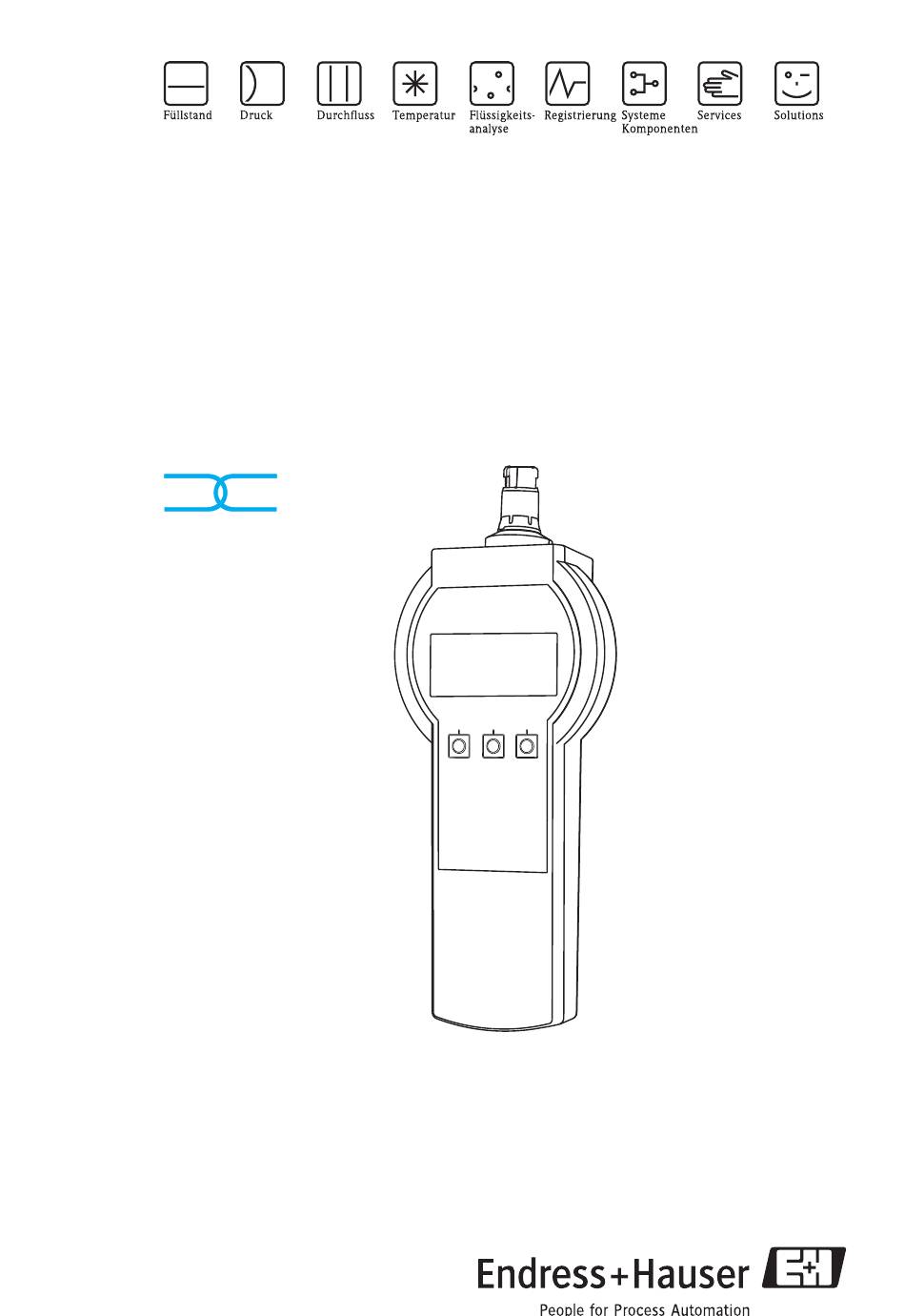

- Seite 1 Betriebsanleitung Memocheck Sim CYP03D Prüftool für Analyse-Messstellen MEMO SENS BA481C/07/DE/13.11 71096535 gülig ab: Softwareversion 0.03.13...
-
Seite 3: Inhaltsverzeichnis
Reinigung ......27 Batteriewechsel ....27 Kalibrierung und Requalifizierung ..27 Endress+Hauser... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäße Verwendung Memocheck Sim CYP03D ist ein Prüftool für Analyse-Messstellen. Es ermöglicht die Simulation von frei definierbaren Messwerten und von Fehlern aller Sensoren mit Memosens-Technologie. Eine andere als die beschriebene Verwendung stellt die Sicherheit von Personen und der gesamten Messeinrichtung in Frage und ist daher nicht zulässig. -
Seite 5: Betriebssicherheit
• Lokale Normen und Vorschriften Beachten Sie die technischen Daten auf dem Typenschild! Rücksendung Kontaktieren Sie Ihren regionalen Endress+Hauser Vertriebs- oder Servicemitarbeiter, um detaillierte Versandbedingungen zu erhalten. Die Kontaktdaten finden Sie unter www.endress.com, indem Sie Ihre Region auswählen. Legen Sie die ausgefüllte "Erklärung zur Kontamination" (vorletzte Seite der Betriebsanleitung kopieren) der Verpackung und zusätzlich den Versandpapieren bei. -
Seite 6: Identifizierung
Um die Ausführung Ihres Gerätes zu erfahren, geben Sie den Bestellcode vom Typenschild in die Suchmaske unter folgender Adresse ein: www.products.endress.com/order-ident Lieferumfang Der Lieferumfang besteht aus: • Memocheck Sim CYP03D • Kabel entsprechend der Bestellung • Betriebsanleitung Zertifikate und Zulassungen Konformitätserklärung Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Die Sensorsimulation in einer kompletten Messeinrichtung besteht aus: • Memocheck Sim CYP03D • Messumformer mit Memosens-Technologie • Memosens-Datenkabel CYK10 a0014717 Abb. 1: Messeinrichtung mit Memocheck Sim CYP03D Messumformer mit Memosens-Technologie, z.B. Liquiline CM442 Memosens-Datenkabel CYK10 Memocheck Sim CYP03D Endress+Hauser... -
Seite 8: Bedienung
MINUS-Taste und PLUS-Taste Im Setup-Modus haben die MINUS- und PLUS-Tasten folgende Funktionen: • Einstellen von Parametern und Zahlenwerten • Navigieren durch das Menü Im Simulationsbetrieb haben die MINUS- und PLUS-Tasten folgende Funktion: • "Abfahren" der Sim-Hauptwerte, dabei Änderung jeweils um Deltawert Endress+Hauser... - Seite 9 Bei langem Drücken von MINUS- und PLUS-Taste im Hauptmenü erfolgt ein Rücksprung in den Simulationsmodus. MINUS-Taste und ENTER-Taste Bei gleichzeitigem Drücken von MINUS- und ENTER-Taste können Sie einen Reset durchführen. PLUS-Taste und ENTER-Taste Bei gleichzeitigem Drücken von PLUS- und ENTER-Taste können Sie das Gerät auf die Werkseinstellungen zurücksetzen. Endress+Hauser...
-
Seite 10: Zahlenwerte Eingeben
Um den geänderten Wert zu übernehmen, markieren Sie den Haken und drücken Ein- und Ausschalten Zum Einschalten des Gerätes halten Sie min. 3 Sekunden lang gedrückt. Das zuletzt gespeicherte Setup wird geladen. Zum Ausschalten des Gerätes halten Sie min. 3 Sekunden lang gedrückt. Endress+Hauser... -
Seite 11: Menüstruktur
Bedienung Menüstruktur Menü Language Anzeige Beleuchtung Kontrast Setup Simulation Parameter Memosens Festkabel Sim-Hauptwert Testwerte Setup speichern Setup laden Erweitert Datum Uhrzeit Automatisch Ausschalten Erweiterte Funktionen Kalibrierwert Fehlersimulation Rampe Diagnose Diagnoseliste Bestellcode Seriennummer Software Ausschalten Endress+Hauser... -
Seite 12: Schnelleinstieg
, um in den Simulationsmodus zu gelangen. Sie können nun den gewählten Parameter mit den Werkseinstellungen simulieren. Sobald Sie Memocheck Sim CYP03D an einen Memosens-Messumformer anschließen, erscheint in der Statuszeile des Simulators das Memosens-Icon Es zeigt an, dass der Simulator mit dem Messumformer kommuniziert. -
Seite 13: Einstellungen: Setup
20 min Stellen Sie ein, nach wie vielen Minuten eine automati- 5 ... 100 min sche Ausschaltung erfolgt. Wenn der Simulator mit einem Messumformer verbun- den ist, ist diese Funktion deaktiviert. Der Simulator schaltet sich dann nicht automatisch aus. Endress+Hauser... -
Seite 14: Parameter Auswählen
Sie das gewünschte Setup aus. Wählen Sie ein freies Setup aus, damit keine vorher gespeicherten Ein- stellungen überschrieben werden. Unter Menü "Setup/Setup speichern" können Sie bis zu 10 Setups unter dem jeweiligen Parameterna- men speichern. Wenn Sie ein gespeichertes Setup verwenden möchten, wählen Sie es unter Menü "Setup/Setup laden" aus. Endress+Hauser... -
Seite 15: Sim-Hauptwert Und Testwerte Einstellen
Memosens: • pH Glas/pH Glas SIL/pH ISFET: - pH-Wert - Temperatur - Rohmesswert - Rohwert Temperatur - SCS-Widerstand (nicht bei pH ISFET) • Redox: - Redoxpotential - Redox [%] - Temperatur - Rohmesswert - Rohwert Temperatur Endress+Hauser... - Seite 16 • Sauerstoff optisch: -Partialdruck -Sättigung -Gehalt - Temperatur - Rohwert Temperatur - Steigung • Trübung: - Temperatur - TU-Wert [FNU] - TU-Wert [g/l] - Rohwert Temperatur • Nitrat: - NO -Gehalt - NO -N-Gehalt - Temperatur - Rohwert Temperatur Endress+Hauser...
-
Seite 17: Einstellungen: Erweiterte Funktionen
• Fehlersimulation • Rampe Kalibrierwert • Wenn Sie einen Kalibrierwert ändern, wird die Kommunikation zwischen Memocheck Sim CYP03D und Messumformer kurz unterbrochen, damit der Messumformer die Kalibriereinstellungen über- nehmen kann. • Durch eine ungünstige Konfiguration können Messwerte außerhalb des spezifizierten Messbereiches entstehen. -
Seite 18: Erweiterte Funktionen: Ph Glas/Ph Glas Sil
750,0 mV -750,0 ... 750,0 mV -750,0 ... 750,0 mV Rohwert Temperatur -40,0 °C 150,0 °C -40,0 ... 150,0 °C -40,0 ... 150,0 °C SCS Widerstand 0,001 MOhm 1,0 TOhm 0,001 MOhm ... 1,0 TOhm 0,001 MOhm ... 1,0 TOhm Endress+Hauser... -
Seite 19: Erweiterte Funktionen: Ph Isfet
-40,0 °C 150,0 °C -40,0 ... 150,0 °C -40,0 ... 150,0 °C Rohmesswert -750,0 mV 750,0 mV -750,0 ... 750,0 mV -750,0 ... 750,0 mV Rohwert Temperatur -40,0 °C 150,0 °C -40,0 ... 150,0 °C -40,0 ... 150,0 °C Endress+Hauser... -
Seite 20: Erweiterte Funktionen: Redox
-40,0 °C 150,0 °C -40,0 ... 150,0 °C -40,0 ... 150,0 °C Rohmesswert -1,5 V 1,5 V -1,5 ... 1,5 V -1,5 ... 1,5 V Rohwert Temperatur -40,0 °C 150,0 °C -40,0 ... 150,0 °C -40,0 ... 150,0 °C Endress+Hauser... -
Seite 21: Erweiterte Funktionen: Leitwert Konduktiv/Induktiv
1,0 GOhm 0,001 mOhm ... 1,0 GOhm 0,001 mOhm ... 1,0 GOhm Rohwert Temperatur -40,0 °C 150,0 °C -40,0 ... 150,0 °C -40,0 ... 150,0 °C Phase 0,0 ° 320,0 ° 0,0 ... 320,0 ° 0,0 ... 320,0 ° Endress+Hauser... -
Seite 22: Erweiterte Funktionen: Sauerstoff Amperometrisch/Optisch
0,0 ... 20,0 mg/l 0,0 ... 20,0 mg/l Strom 0,0 pA 640,0 nA 0,0 pA ... 640,0 nA 0,0 pA ... 640,0 nA -Sättigung 0,01 % Sat 220,0 % Sat 0,01 ... 220,0 % Sat 0,01 ... 220,0 % Sat Endress+Hauser... - Seite 23 -40,0 °C 60,0 °C -40,0 ... 60,0 °C -40,0 ... 60,0 °C Rohwert Temperatur -40,0 °C 60,0 °C -40,0 ... 60,0 °C -40,0 ... 60,0 °C Steigung 0,0 % 200,0 % 0,0 ... 200,0 % 0,0 ... 200,0 % Endress+Hauser...
-
Seite 24: Erweiterte Funktionen: Chlor
16,0 pH -2,0 ... 16,0 pH -2,0 ... 16,0 pH Rohwert Strom -1,5 μA 0,0 pA -1,5 μA ... 0,0 pA -1,5 μA ... 0,0 pA Rohwert Temperatur -40,0 °C 150,0 °C -40,0 ... 150,0 °C -40,0 ... 150,0 °C Endress+Hauser... -
Seite 25: Erweiterte Funktionen: Trübung
0,0 FNU 10000,0 FNU 0,0 ... 10000,0 FNU 0,0 ... 10000,0 FNU TU-Wert [g/l] 0,001 mg/l 1000 g/l 0,001 ... 1000 g/l 0,001 ... 1000 g/l Rohwert Temperatur -40,0 °C 150,0 °C -40,0 ... 150,0 °C -40,0 ... 150,0 °C Endress+Hauser... -
Seite 26: Erweiterte Funktionen: Nitrat
-40,0 ... 150,0 °C Rohwert Temperatur -40,0 °C 150,0 °C -40,0 ... 150,0 °C -40,0 ... 150,0 °C Diagnose Pfad: Menü/Diagnose Funktion Info Diagnoseliste Die Diagnosemeldungen dienen zur Information der Endress+Hauser Service- mitarbeiter. Bestellcode CYP03D-xxx Serien-Nr. xxxxxxxxxxx Software x.xx.xx Hardware x.xx.xx Reset Gerät wird neu gestartet. -
Seite 27: Wartung
Kalibrierung und Requalifizierung Eine Kalibrierung des Gerätes ist dank digitaler Technologie überflüssig. Memocheck Sim CYP03D kann mit dem Qualitätszertifikat auch als Qualifikationstool Ihrer Messstelle eingesetzt werden. Es kann zur Requalifizierung zu Endress+Hauser eingeschickt werden, siehe Kap. "Rücksendung". Das Gerät wird vollständig überprüft und ein neues Qualitätszertifikat ausgestellt. -
Seite 28: Technische Daten
Gewicht (inkl. Batterien): 0,3 kg (0,7 lbs) 7.2.2 Batterie Verwenden Sie für Memocheck Sim CYP03D ausschließlich die folgenden Batterietypen, da nur diese Bestandteil der Ex-Zulassung sind: • Duracell Batteries, MN1500 (AA, 1,5 V, LR6 nach IEC), 3 Stück • Energizer, EN91 (AA, 1,5 V, LR6 nach IEC), 3 Stück Lagertemperatur der Batterien: -20 ... -
Seite 29: Stichwortverzeichnis
Starten ....... . 10 Kalibrierung ......27 Endress+Hauser... - Seite 30 Technische Daten ......28 Testwerte ......15 Transport .
-
Seite 31: Erklärung Zur Kontamination Und Reinigung
Erklärung zur Kontamination und Reinigung Bitte geben Sie die von E+H mitgeteilte Rücklieferungsnummer (RA#) auf allen Lieferpapieren an. und vermerken RA No. Sie diese auch außen auf der Verpackung. Nichtbeachtung dieser Anweisung führt zur Ablehnung ihrer Lieferung. Aufgrund der gesetzlichen Vorschriften und zum Schutz unserer Mitarbeiter und Betriebseinrichtungen, benötigen wir die unterschriebene "Erklärung zur Kontamination und Reinigung", bevor Ihr Auftrag bearbeitet werden kann. - Seite 32 BA481C/07/DE/13.11 FM+SGML 6.0...
