EX-1330M

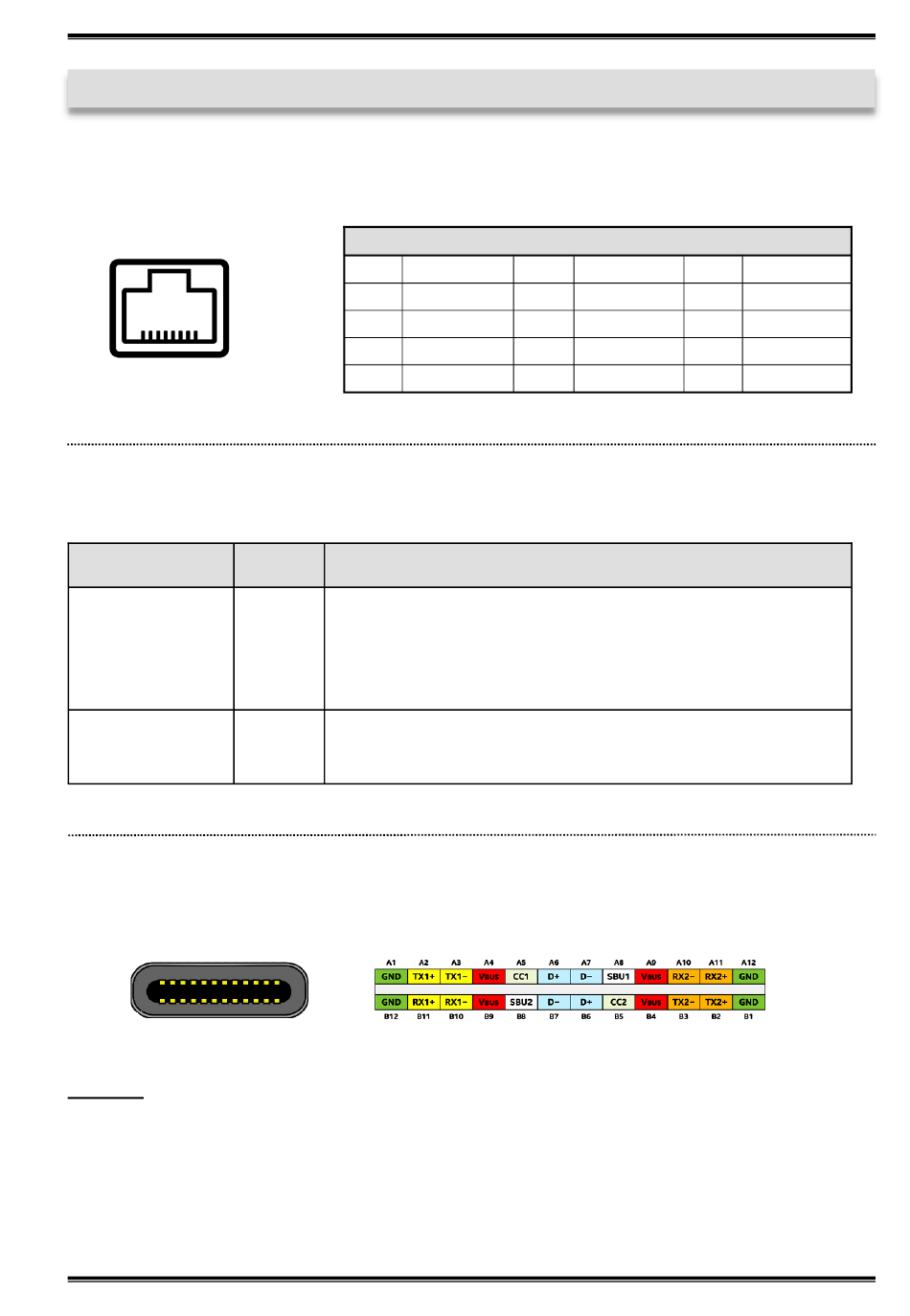

3. Aufbau, Anschlüsse & LED
3.2 Anschlüsse & LEDs
RJ45 Anschluss:
87654321
Status LEDs:
LED Name
Link/Act
Geschwindigkeit
USB 3.2 Gen 1 C-Buchse:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse
gesteckt werden.
© Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved
RJ45 Anschluss
Pin
1
BI_DA+
2
3
BI_DB+
Farbe
Ständig an:
Grün
Blinken:
Aus:
Aus:
Gelb
Ständig an:
Signal
Pin
4
BI_DC+
BI_DA-
5
BI_DC-
6
BI_DB-
LED Funktion
Die Verbindung des Netzwerkanschlusses
ist am arbeiten und aktiv
Überträgt Daten
Netzwerkanschluss ist getrennt
10/100Mbps Mode
Gigabit (1000Mbps) Mode
5
Signal
Pin
Signal
7
BI_DD+
8
BI_DD-
