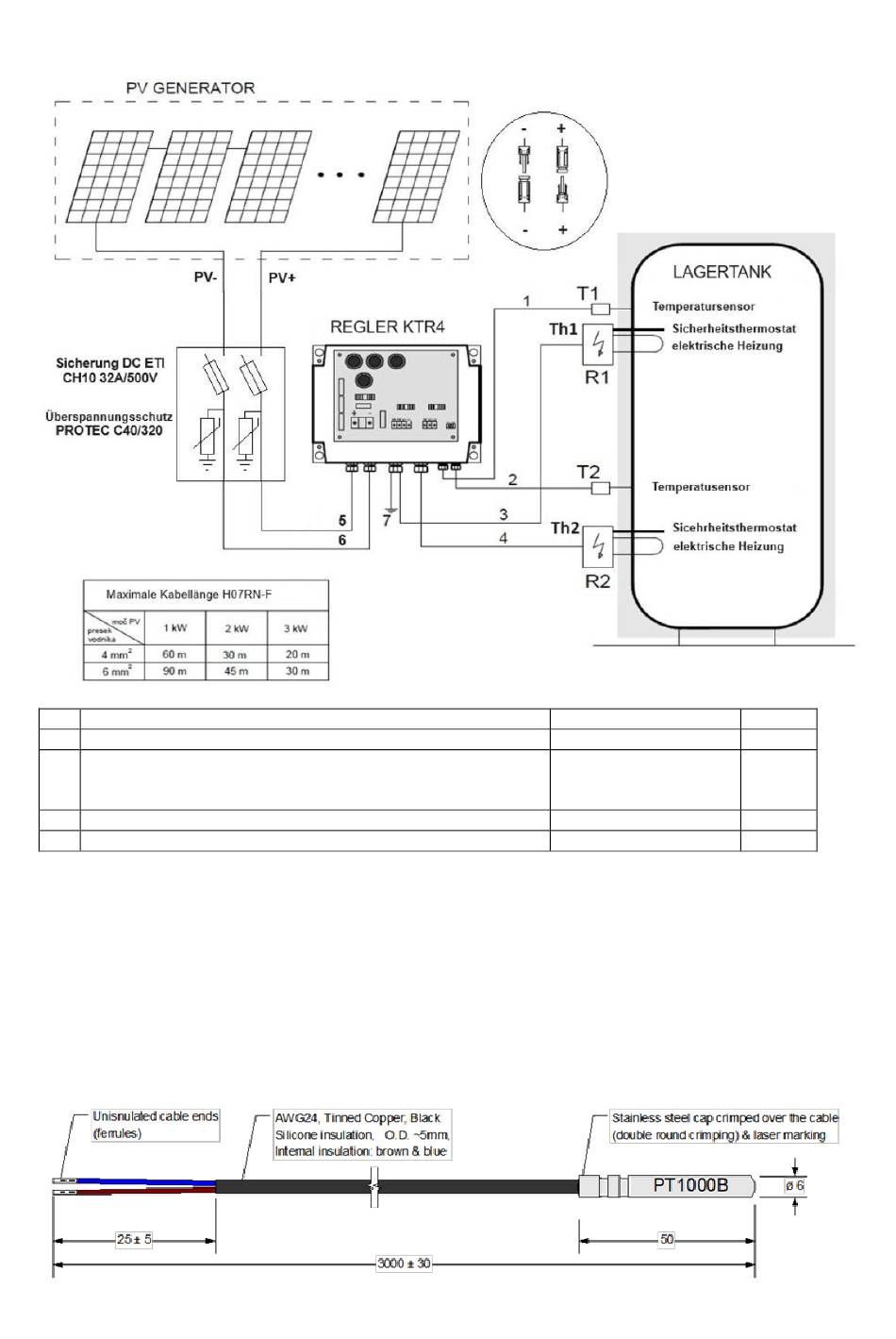

7.3 Elektrische Leiter
No. Leiter
1, 2 Sensorverlängerungskabel
nicht abgeschirmtes Kabel für Heizstabanschluss
3,4
alternativ
abgeschirmtes Kabel für Heizstabanschluss
Solarkabel UV beständig für PV-Module Verbindung
5,6
7
Erdungsleiter*
*Erdung: (PE-Schutzleiter) der Hauselektroinstallation wird an die PE-Anschlussklemme im KTR4-Regler und
von dort an die Heizung angeschlossen.
Wenn keine Netzstromversorgung vorhanden ist, muss eine geeignete unabhängige Erdung vorhanden sein.
7.4 Sensorinstallation
•
Setzen Sie den Sensor T1 in die Hülse über der Heizung R1 im Speicher ein.
•
Setzen Sie den Sensor T2 in die Hülse über der Heizung R2 in dem zweiten Speicher ein (falls
vorhanden).
•
Gegebenfalls verlängern Sie den Leiter. Die maximale Leiterlänge beträgt 10 m. Die Polarität der
Sensoranschlüsse ist nicht wichtig.
•
Die Leiter sollten getrennt von anderen Leitern verlegt werden.
EN Klassifizierung
H03V-F 2 x 0,75
H05VV-F 3x2,5
ali
FG7OH2R 3 x 2,5
H1Z2Z2-K 1x4(1x6)
H07V-R 1 x 6
Lmax
10m
10m
20m
