WITTERUNGSGEFÜHRTE MISCHERREGELUNG
HERSTELLER: P.H.P.U. AS, Chumiętki 4, 63-840 Krobia, Poland
1. EINFÜHRUNG
Um einen einwandfreien Betrieb zu gewährleisten, machen Sie sich mit der Anleitung
vertraut.
2. VERWENDUNGSZWECK
EUROSTER 12M ist eine universelle, witterungsgeführte Mischersteuerung, die für einen
Heizkreis mit einem Drei-Wege-Mischventil und einer Umwälzpumpe konzipiert ist.
Sämtliche Parameter werden grafisch auf dem Display visualisiert.
3. BASIS FUNKTIONEN DER REGELUNG
•
Steuerung eines Dreiwege Mischventils
•
Regelung der Heizkreispumpe
•
Witterungsgeführte Regelung des Mischers
•
Wochensteuerung
•
Anbindung eines Raumthermostats
•
Ausschalten des Heizkreises bei erreichen der vorgegebenen Außentemperatur.
•
Schnellaufheizungsprogramm
•
Überhitzungsschutz und Frostschutz
•
Alarm Meldung
•
Relaistest
•
Anti-Stopp Funktion (Pumpenschutz)
•
LCD Grafikdisplay
•
Fest verdrahtete Sensoren
Das EUROSTER 12M Steuergerät ist mit einer Anti-Stopp-Funktion ausgestattet, um ein
Festsetzen der Pumpe bei längerem Stillstand zu verhindern. Die Steuerung aktiviert
automatisch alle 14 Tage die Umwälzpumpe und das Umschaltventil, um eventuelle
Ablagerungen zu lösen.

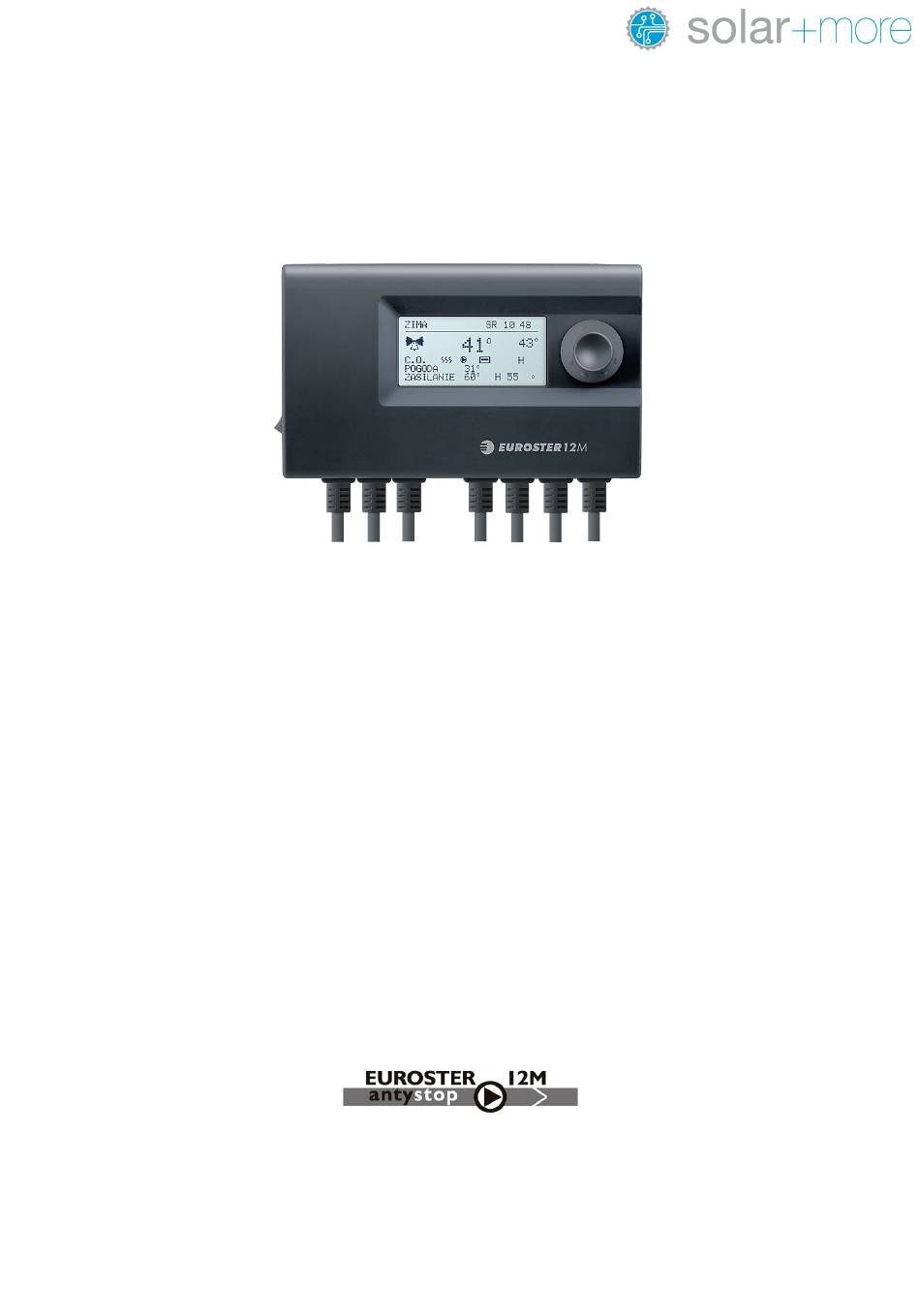

EUROSTER 12M
Anleitung Version: 19.12.2023
Vertrieb DE durch solar+more
Werbung
Verwandte Anleitungen für solar+more EUROSTER 12M
Inhaltszusammenfassung für solar+more EUROSTER 12M
- Seite 1 LCD Grafikdisplay • Fest verdrahtete Sensoren Das EUROSTER 12M Steuergerät ist mit einer Anti-Stopp-Funktion ausgestattet, um ein Festsetzen der Pumpe bei längerem Stillstand zu verhindern. Die Steuerung aktiviert automatisch alle 14 Tage die Umwälzpumpe und das Umschaltventil, um eventuelle Ablagerungen zu lösen.
- Seite 2 4.ÜBERSICHT DER REGELUNG 1. 230 V 50 Hz Netzspannung Regler 2. 230 V 50 Hz Ausgangsspannung Heizkreispumpe 3. 230 V 50 Hz Ausgangsspannung Mischventil 4. Verbindungskabel für Raumthermostat 5. Außensensor Kabel 6. Vorlaufsensor 7. Quelltemperatur Sensor 8. Netzschalter 9. LCD 10.
- Seite 3 5. INSTALLATION DER REGELUNG ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Vor dem Beginn der Montagearbeiten ist diese Bedienungsanleitung sorgfältig durchzulesen. Unsachgemäße Installation und unsachgemäße Verwendung können zu ernsthaften Gefahren für einen Benutzer oder andere Personen führen und zu Sachschäden führen! Vor Montage, Demontage und Wartung des Reglers unbedingt spannungsfrei schalten! Gefährliche Spannungen, die lebensgefährlich sind, können auf dem •...
- Seite 4 INSTALLATION DES AUßENSENSORS Der Außentemperatursensor sollte keine direkte Sonneneinstrahlung ausgesetzt sein, vorzugsweise nord- oder nordöstlich von Fenster und Türen, in einer Höhe von ca. 2 m über dem Boden installiert werden. • Vergewissern Sie sich, dass der Regler spannungslos ist. •...
- Seite 5 7. WIEDERHERSTELLUNG DER WERKSEINSTELLUNG UND ÄNDERUNG DER SPRACHE Um die Werkseinstellungen wiederherzustellen, führen Sie die folgenden Schritte aus: • Halten Sie den Knopf gedrückt und schalten Sie die Regelung aus und wieder ein. Ein Konfigurationsfenster "Werkseinstellungen" wird angezeigt. • Wenn Sie die Werkseinstellungen wiederherstellen möchten, stellen Sie JA für den Parameter "RESET"...
- Seite 6 Schnellaufheizen Diese Funktion ermöglicht eine temporäre Aktivierung des Heizkreises mit definierten Temperatur- und Betriebszeitparametern. Nach Ablauf der festgelegten Betriebszeit kehrt der Regler automatisch in den regulären Betriebsmodus zurück. Diese Funktion ist besonders vorteilhaft in Situationen wie der Vorwärmung einer Fußbodenheizung oder wenn es erforderlich ist, das Heizsystem manuell auf einer konstanten Temperatur für eine bestimmte Dauer zu betreiben.
- Seite 7 Raumthermostat und Absenktemperatur Im Menüpunkt "Raumthermostat" können Sie den Raumthermostat aktivieren oder deaktivieren. Zudem können Sie in diesem Menü einstellen, wie sich die Regelung verhalten soll, wenn die Raumtemperatur erreicht wird (falls aktiv) oder außerhalb der Zeitprogramms (falls aktiv). Wenn sich die Regelung in diesem Zustand befindet (d.h., die Raumtemperatur ist erreicht) oder außerhalb der im Zeitprogramm festgelegten Zeiten, können Sie in diesem Abschnitt festlegen, wie sich die Pumpe in solchen Fällen verhalten soll.
- Seite 8 9. BEDIENUNG Die Einstellung der Vorlauftemperatur erfolgt mithilfe eines PI-Algorithmus (Proportional- Integral-Algorithmus), der eine schnelle und präzise Steuerung unter verschiedenen Lastbedingungen ermöglicht. Der Regler überwacht sowohl die Kesseltemperatur als auch die Temperatur im geregelten Bereich. Er berechnet periodisch den Unterschied zwischen der eingestellten und der gemessenen Temperatur.
- Seite 9 Alarm Nachricht Reaktion Kesselsensor ALARM: Kesselsensor Aktivierung eines akustischen Alarms. Kurzschluss Kurzschluss Heizkreis Temperatur bis zur eingestellten Temperatur betrieben. Kesselsensor Bruch ALARM: Kesselsensor Aktivierung eines akustischen Alarms. Bruch Heizkreis Temperatur bis zur eingestellten Temperatur betrieben. Kesselsensor ALARM: Kesselsensor Aktivierung eines akustischen Alarms. Die Übertemperatur Übertemperatur voreingestellte Temperatur des Vorlaufs...
- Seite 10 Heizkreispumpe Stromversorgungskabel: 1,5 m Mischerantriebskabel: 3 m Anschlusskabel eines Raumtemperaturreglers: 0,5 m Außentemperatursensor: 5 m Vorlaufsensor: 3 m Kesselsensor: 1,5 m 14. LIEFERUMFANG • Euroster 12M Regler mit Sensoren • Außensensor • Kabelbinder für Sensoren (2 stk) • Schrauben Dübel (4 stk) •...
- Seite 11 ELECTRONIC WASTE MANAGEMENT INFORMATION Dieses Produkt ist aus hochwertigen Materialien und Komponenten für die Wiederverwendung entwickelt und hergestellt. Das durchgekreuzte Wheelie-Behälter-Symbol am Produkt bedeutet, dass das Produkt gemäß den Bestimmungen einer selektiven Sammlung unterzogen wird Der Richtlinie 2012/19 / EU des Europäischen Parlaments und des Rates. Das Produkt enthält eine interne Batterie, die der selektiven Sammlung gemäß...
- Seite 12 GARANTIE ZERTIFIKAT EUROSTER 12M REGLER Gewährleistungsbedingungen: • Die Gewährleistung startet ab Rechnungsdatum. • Im Falle eines Gewährleistungsfalles, Schicken Sie den Regler an den Händler zurück • und legen Sie die Garantiekarte bei. • Gewährleistungsfälle werden innerhalb von 14 Tage vom Hersteller nach erhalt bearbeitet •...
