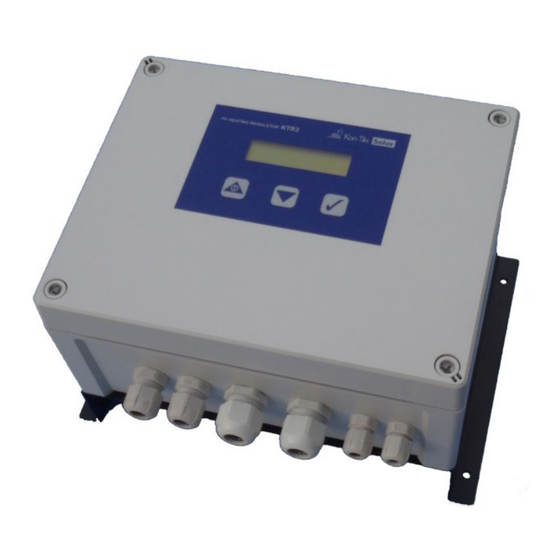

solar+more KTR4 Anleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für solar+more KTR4
Inhaltszusammenfassung für solar+more KTR4
-
Seite 1: Inhaltsverzeichnis
KTR4 Regler für photovoltaische Wassererwärmung Anleitung Bitte lesen Sie die Anweisungen, bevor Sie das Produkt verwenden. Der Regler darf nur für die vorgesehene Anwendung verwendet werden. Die Nichtbeachtung der Anweisung kann zu Schäden, Gefahren oder Funktionsstörungen führen. Inhalt 1 Erklärung der Symbole... -
Seite 2: Erklärung Der Symbole
-Verletzungsgefahr • Betreiben Sie das Gerät nur, wenn das Gehäuse und die Kabel unbeschädigt sind. • Vor dem Öffnen der Abdeckung muss der KTR4 durch Drücken der Taste 1-0 ausgeschaltet werden. Danach den PV-String abklemmen. • Warten Sie anschließend 10 Minuten, bevor Sie die Abdeckung öffnen, damit die Kondensatoren entladen werden können! -
Seite 3: Lieferumfang
Verschlusszapfen M12, M16 4 Technische Beschreibung Der Regler KTR4 dient zur Versorgung von Widerstandsheizgeräten mit einer Leistung von 1 bis 4 kW von Photovoltaikgeneratoren bis zu einer Leistung von 5,5 kWp in Warmwasserspeichern. Der Regler wandelt Gleichspannung von PV-Modulen in Wechselspannung zur Versorgung des Widerstandsheizgeräts um. - Seite 4 Bestimmung von PV Generator und Heizkörper Beachten Sie die Grenzen des Reglers: Maximaler Impp-Strom: Impp = 20A • Maximale Umpp-Spannung: Umpp = 270V • Mindestwert der Umpp-Spannung: Umpp = 210V • Maximale Leerlaufspannung Uoc bei niedrigster Temperatur 400V • Maximale Leistung der angeschlossenen Widerstandsheizung 230V: 4000W •...
-
Seite 5: Installation Und Elektrischer Anschluss
• Warnung: Stromschlaggefahr! Die Abdeckung muss immer geschlossen sein. • Schalten Sie den KTR4 vor dem Öffnen der Abdeckung durch Drücken aus mit • 1- 0-Taste. Danach klemmen Sie den PV-String ab! • Nach dem Trennen liegt immer noch Hochspannung an den Kondensatoren an. Warten Sie also 10 Minuten, bevor Sie die Abdeckung öffnen, damit die Kondensatoren entladen werden... -
Seite 6: Sensorinstallation
Achtung! Heizkörper muss über einen unabhängigen Sicherheitstemperaturbegrenzer angeschlossen werden Der KTR4 arbeitet netzunabhängig. Derselbe Heiztank kann jedoch eine elektrische Heizung haben, die an das Stromnetz angeschlossen ist und zum Nachheizen vorgesehen ist, falls die Sonne nicht ausreicht. Die Gehäuse beider Heizungen müssen an denselben Schutzleiter angeschlossen werden. - Seite 7 Erdung der Heizkörper In Gebäuden mit Stromnetz wird ein vorhandener PE-Leiter an die PE-Klemme angeschlossen. Wenn kein Stromnetz vorhanden ist, muss eine ausreichende Erdung vorhanden sein. Thermostateinstellung Der Heizkörper muss über einen unabhängigen Sicherheitstemperaturbegrenzer mit der Abschalttemperatur von max. 110 C angeschlossen werden.
- Seite 8 Anschluss des Photovoltaikgenerators an die Steuerung Führen Sie die Solarkabel durch die Durchführungen und verbinden Sie sie mit den Klemmen + und -. Achtung! Stellen Sie sicher, dass die Polarität korrekt ist. Falsche Verbindung (Ersetzen der + und - Pole) kann den Controller beschädigen! Achtung! Stellen Sie vor dem Anschließen sicher, dass die Leerlaufspannung nicht höher ist als in den technischen Daten angegeben!
-
Seite 9: Betrieb
Photovoltaik-Generator bestehend aus zwei parallelen Strings. Beide Seiten sollen aus einer gleichen Anzahl identischer Module bestehen und auf gleich ausgerichteten Flächen platziert werden. Die Kombination beider Zweige ist auch an den Anschlussklemmen in der Steuerung möglich. 6 Betrieb 6.1 Ein ... -
Seite 10: Ausschalten
6.4 Ausschalten Halten Sie die Ein- / Aus-Taste ein wenig gedrückt! Der Controller schaltet ab. 7 Fehlerbehebung Fehlerbeschreibung Anzeige Mögliche Ursachen Fehlerbehebung Defekt Sensor Bruch oder -fehlerhafter Sensor, -Sensor anschließen oder Kurzschluss des -schlechte Verbindung austauschen, gekennzeichneten am Klemmenblock -Überprüfen die Verbindungen Sensors und Kabel... -
Seite 11: Technische Daten
Änderungen aufgrund technischer Verbesserungen und Liefermöglichkeiten behalten wir uns vor. 9 Wartung Der KTR4 erfordert keine spezielle Wartung. Es reicht aus, einmal im Jahr alle Verbindungen im System zu überprüfen. Vermeiden Sie Feuchtigkeit und Öl, Ruß, Dämpfe, Staub und halten Sie das Gerät sauber. -
Seite 12: Garantie
10 Garantie Der Regler hat eine Garantiezeit von zwei Jahren. Wenn der Regler ausfällt, wenden Sie sich an Ihren Händler Die Garantie gilt nicht in folgenden Fällen: • Wenn ein Photovoltaikgenerator mit höherer Leistung oder höherem Strom oder höherer Spannung als den in den technischen Daten angegebenen maximal zulässigen Werten an den Eingang angeschlossen ist, •...
