7 Installation und elektrischer Anschluss

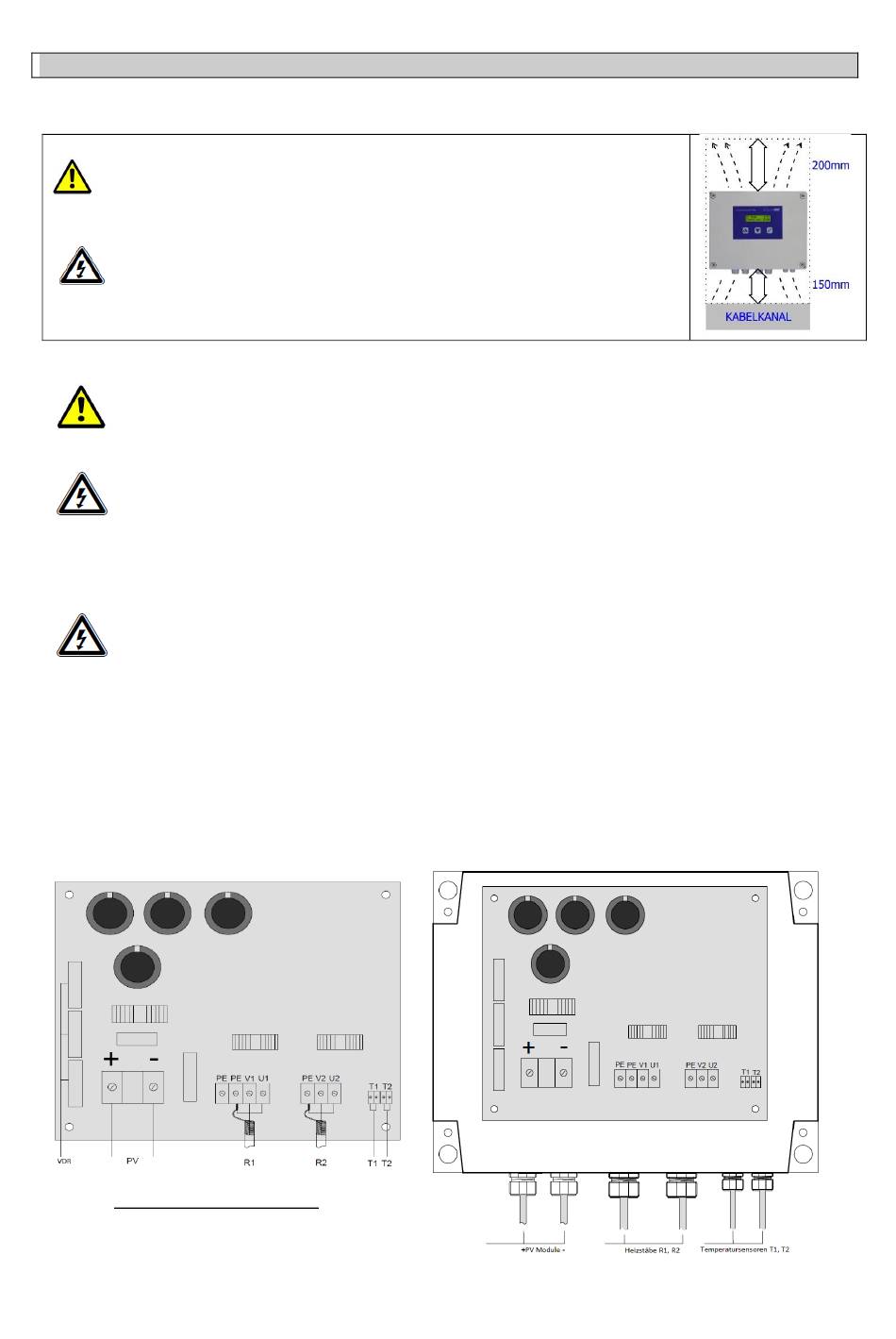

7.1 Befestigung
Der Regler ist für vertikale Befestigung an der Wand durch 4 Löcher in der Aluminiumbasis geeignet.
. Der Regler wird durch den Luftstrom unter dem Gehäuse gekühlt.
Der Aufstellungsort sollte gut belüftet sein.
Achten Sie darauf, den Luftkanal unter dem Gerät nicht zu verdecken.
Unter und über dem Regler sollte Platz sein, ohne den Kühlluftstrom
Installieren Sie den Regler nicht in:
•
in feuchter oder nasser Umgebung, in staubiger Umgebung,
•
in einer Umgebung mit brennbaren oder explsiven Materialien,
•
v prostorih z eksplozivnimi sredstvi,
• in der Nähe von Wärmequellen (Heizelemente, Sonneneinstrahlung...)
Befestigen Sie den Regler so, dass Kinder keinen Zugriff darauf haben
7.2 Anschluss des Reglers
Achtung! Der Wechselrichter darf nur von qualifizierten Technikern angeschlossen werden, die
wissen, wie die Richtlinien und Sicherheitsvorkehrungen anzuwenden sind
Bitte beachten Sie die folgenden Sicherheitshinweise:
Kurzschlussgefahr!
•
Die Verkabelung muss vollständig von der 230-V-Netzspannungsverkabelung getrennt sein. Es
darf niemals im selben Kanal oder Rohr oder durch dieselben Schränke laufen.
•
Wenn die Leiter durch Blech oder andere scharfe Kanten geführt werden müssen,
Verwenden Sie Kanäle oder Rohre, um Beschädigungen zu vermeiden.
•
Befestigen Sie die Leiter sicher
Warnung: Stromschlag Lebensgefahr
•
Die Abdeckung muss immer geschlossen sein.
•
Schalten Sie den KTR4 vor dem Öffnen der Abdeckung durch Drücken aus mit
1- 0-Taste. Danach erst können Sie den PV-String abklemmen!
•
Nach dem Trennen liegt immer noch Hochspannung an den Kondensatoren an. Warten Sie also 10
Minuten, bevor Sie die Abdeckung öffnen, damit die Kondensatoren entladen werden können!
Reihenfolge der Verbindungen
•
Schließen Sie den Temperatursensor an (einer oder beide, je nachdem, ob ein oder zwei Heizkörper
vorhanden sind).
•
Schließen Sie die Heizkörper an (einen oder beide).
•
Schließen Sie die PV-Module an
•
Verbinden Sie den unteren Teil und die Abdeckung
VDR: 3 austauschbare Varistoren
.
