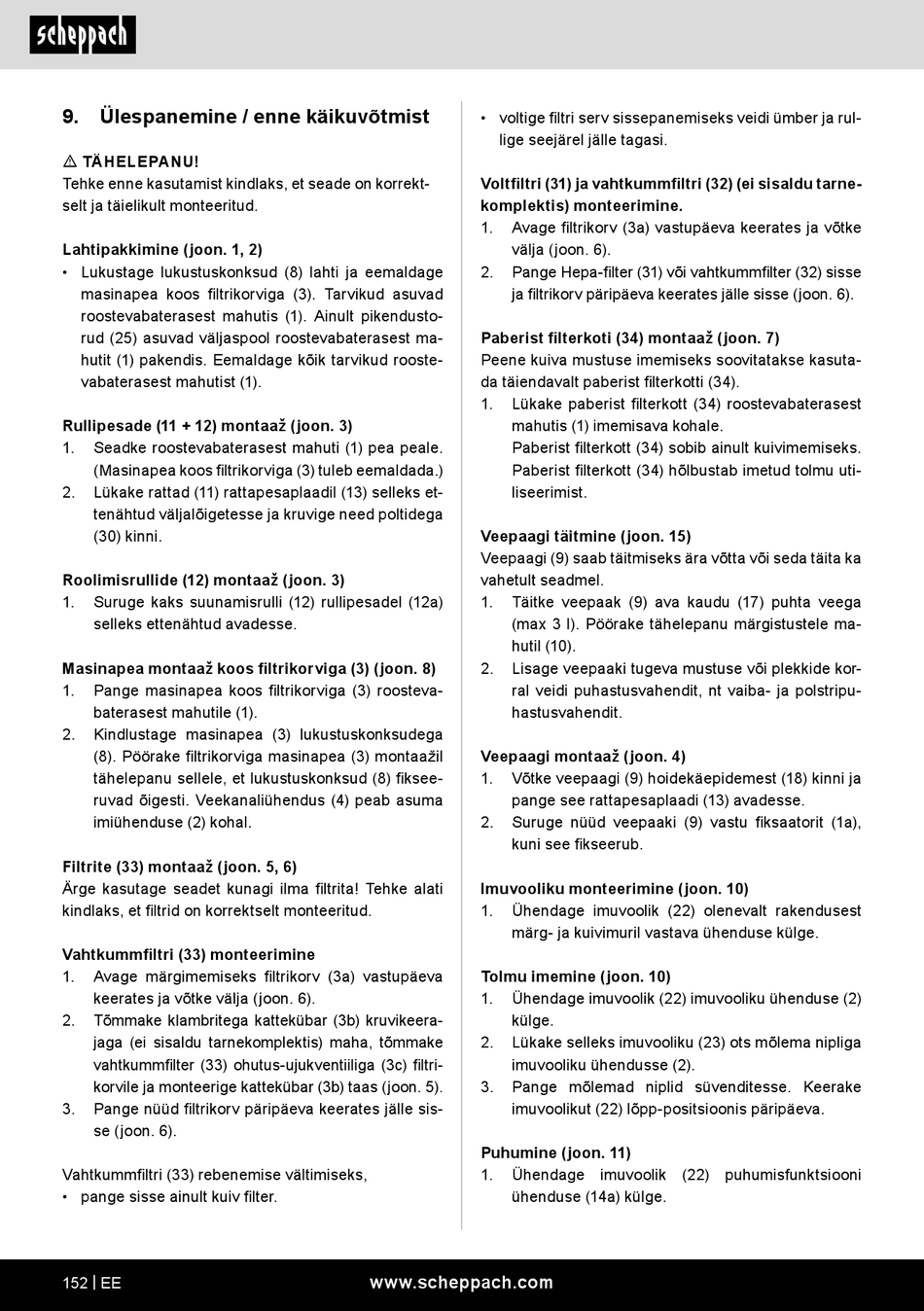

9. Ülespanemine / enne käikuvõtmist
m TÄHELEPANU!
Tehke enne kasutamist kindlaks, et seade on korrekt-
selt ja täielikult monteeritud.
Lahtipakkimine (joon. 1, 2)
• Lukustage lukustuskonksud (8) lahti ja eemaldage
masinapea koos filtrikorviga (3). Tarvikud asuvad
roostevabaterasest mahutis (1). Ainult pikendusto-
rud (25) asuvad väljaspool roostevabaterasest ma-
hutit (1) pakendis. Eemaldage kõik tarvikud rooste-
vabaterasest mahutist (1).
Rullipesade (11 + 12) montaaž (joon. 3)
1. Seadke roostevabaterasest mahuti (1) pea peale.
(Masinapea koos filtrikorviga (3) tuleb eemaldada.)
2. Lükake rattad (11) rattapesaplaadil (13) selleks et-
tenähtud väljalõigetesse ja kruvige need poltidega
(30) kinni.
Roolimisrullide (12) montaaž (joon. 3)
1. Suruge kaks suunamisrulli (12) rullipesadel (12a)
selleks ettenähtud avadesse.
Masinapea montaaž koos filtrikorviga (3) (joon. 8)
1. Pange masinapea koos filtrikorviga (3) roosteva-
baterasest mahutile (1).
2. Kindlustage masinapea (3) lukustuskonksudega
(8). Pöörake filtrikorviga masinapea (3) montaažil
tähelepanu sellele, et lukustuskonksud (8) fiksee-
ruvad õigesti. Veekanaliühendus (4) peab asuma
imiühenduse (2) kohal.
Filtrite (33) montaaž (joon. 5, 6)
Ärge kasutage seadet kunagi ilma filtrita! Tehke alati
kindlaks, et filtrid on korrektselt monteeritud.
Vahtkummfiltri (33) monteerimine
1. Avage märgimemiseks filtrikorv (3a) vastupäeva
keerates ja võtke välja (joon. 6).
2. Tõmmake klambritega kattekübar (3b) kruvikeera-
jaga (ei sisaldu tarnekomplektis) maha, tõmmake
vahtkummfilter (33) ohutus-ujukventiiliga (3c) filtri-
korvile ja monteerige kattekübar (3b) taas (joon. 5).
3. Pange nüüd filtrikorv päripäeva keerates jälle sis-
se (joon. 6).
Vahtkummfiltri (33) rebenemise vältimiseks,
• pange sisse ainult kuiv filter.
152 | EE
• voltige filtri serv sissepanemiseks veidi ümber ja rul-
lige seejärel jälle tagasi.
Voltfiltri (31) ja vahtkummfiltri (32) (ei sisaldu tarne-
komplektis) monteerimine.
1. Avage filtrikorv (3a) vastupäeva keerates ja võtke
välja (joon. 6).
2. Pange Hepa-filter (31) või vahtkummfilter (32) sisse
ja filtrikorv päripäeva keerates jälle sisse (joon. 6).
Paberist filterkoti (34) montaaž (joon. 7)
Peene kuiva mustuse imemiseks soovitatakse kasuta-
da täiendavalt paberist filterkotti (34).
1. Lükake paberist filterkott (34) roostevabaterasest
mahutis (1) imemisava kohale.
Paberist filterkott (34) sobib ainult kuivimemiseks.
Paberist filterkott (34) hõlbustab imetud tolmu uti-
liseerimist.
Veepaagi täitmine (joon. 15)
Veepaagi (9) saab täitmiseks ära võtta või seda täita ka
vahetult seadmel.
1. Täitke veepaak (9) ava kaudu (17) puhta veega
(max 3 l). Pöörake tähelepanu märgistustele ma-
hutil (10).
2. Lisage veepaaki tugeva mustuse või plekkide kor-
ral veidi puhastusvahendit, nt vaiba- ja polstripu-
hastusvahendit.
Veepaagi montaaž (joon. 4)
1. Võtke veepaagi (9) hoidekäepidemest (18) kinni ja
pange see rattapesaplaadi (13) avadesse.
2. Suruge nüüd veepaaki (9) vastu fiksaatorit (1a),
kuni see fikseerub.
Imuvooliku monteerimine (joon. 10)
1. Ühendage imuvoolik (22) olenevalt rakendusest
märg- ja kuivimuril vastava ühenduse külge.
Tolmu imemine (joon. 10)
1. Ühendage imuvoolik (22) imuvooliku ühenduse (2)
külge.
2. Lükake selleks imuvooliku (23) ots mõlema nipliga
imuvooliku ühendusse (2).
3. Pange mõlemad niplid süvenditesse. Keerake
imuvoolikut (22) lõpp-positsioonis päripäeva.
Puhumine (joon. 11)
1. Ühendage imuvoolik (22) puhumisfunktsiooni
ühenduse (14a) külge.
