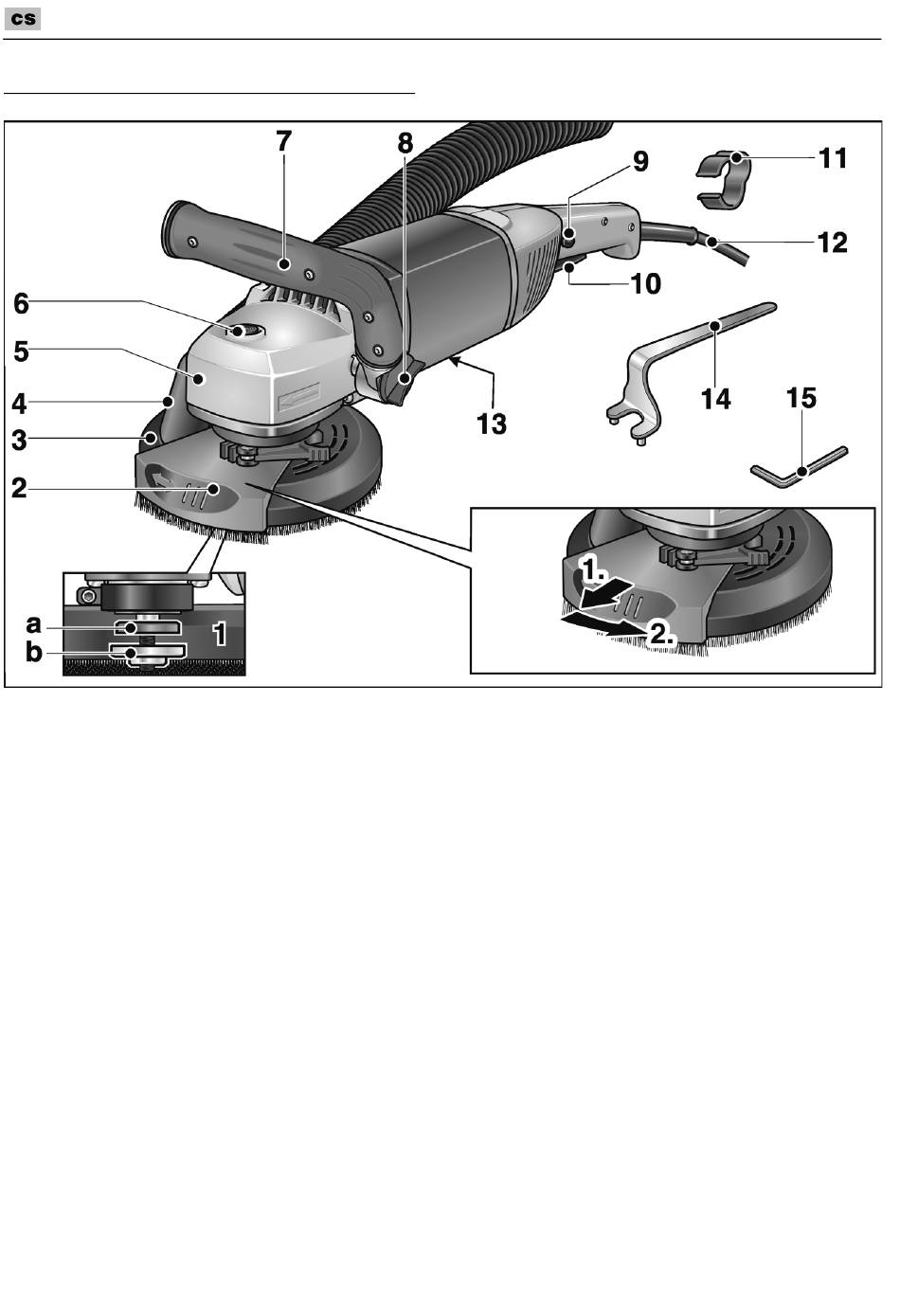

Na první pohled
1 Vøeteno se závitovou pøírubou
a Upínací pøíruba
b Upínací matice
2 Otočný okrajový segment
3 Ochranný kryt s kartáčovým vìncem
a) LD 18-7 125 R:
b) LD 18-7 150 R:
4 Pøipojovací hrdlo pro odsávání
5 Hnací hlava
S výstupem vzduchu a šipkou smìru
otáčení.
6 Aretace vøetena
K znehybnìní vøetena pøi výmìnì
nástroje.
7 Rukojeˆ, nastavitelná
8 Otočný knoflík pro nastavení rukojeti
162
Ø 125 mm
Ø 150 mm
LD 18-7 125 R/LD 18-7 150 R
9 Blokování zapnutí/aretační knoflík
Zabraòuje nechtìnému rozbìhnutí náøadí
a aretuje vypínač (9) v trvalém provozu.
10 Vypínač
K zapnutí a vypnutí.
11 Kabelový držák (3x)
Ke spolehlivému vedení kabelu na sací
hadici.
12 Pøipojovací kabel 4,0 m se síˆovou
zástrčkou
13 Typový štítek
14 Klíč na upínací matici
15 Klíč na šrouby s vnitøním šestihranem
SW (otvor klíče) 4
