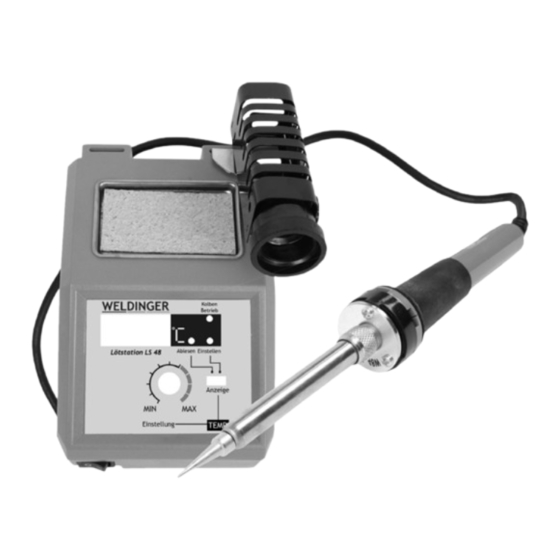

WELDINGER LS 48 Kurzanleitung

elektronisch regelbare Lötstation LS 48/48 W
Stand: 25. Juni 2019
Einführung
Wir freuen uns, dass Sie sich für ein WELDINGER-Markengerät der Firma DINGER Germany
GmbH entschieden haben. Die universell einsetzbare Lötstation LS 48 besticht durch
vielseitige Anwendbarkeit und hohen Bedienkomfort. Sie ist für Weichlötungen im
Elektronik- und Modellbaubereich ebenso geeignet wie als Werkstatt- und Servicegerät
oder als hochwertiges Werkzeug im Heimwerkerbereich. Bitte lesen diese Anleitung
sorgfältig durch und bewahren Sie diese für spätere Referenz auf. Die Lötstation darf nur
im trockenen Innenbereich verwendet werden. Unsachgemäße Verwendung oder bauliche
Veränderungen am Gerät führen zum Erlöschen des Garantieanspruchs.
Sicherheitshinweise
Bei Beschädigungen am Netzkabel darf das Gerät nicht weiter benutzt werden.
Die Reparatur muss von einer Fachkraft erfolgen. Führen Sie das Netzkabel nicht über
scharfe Ecken und Kanten oder über heiße Oberflächen. Verlegen Sie das Netzkabel locker,
damit Sie ungestört arbeiten können.
Berühren Sie keine heißen Geräteteile. Während des Betriebs ist die Temperatur von
Lötspitze und Schaft sehr hoch. Verbrennungsgefahr!
Arbeiten Sie nicht in unmittelbarer Nähe von leichtentzündlichen Materialien.
Stellen Sie das Gerät während des Betriebs auf eine ebene, stabile und temperatur-
resistente Unterlage.
Beim Weichlöten können gesundheitsschädliche Dämpfe entstehen. Sorgen Sie für eine
ausreichende Belüftung am Arbeitsplatz.
Lassen Sie das Gerät nicht unbeaufsichtigt eingeschaltet. Halten Sie Kinder fern, solange
DINGER Germany GmbH • Am Bahndamm 15 • D-16515 Oranienburg • www.dinger-germany.com
das Gerät in Betrieb ist. Lassen Sie das Gerät nicht von Kindern oder anderen zu
beaufsichtigenden Personen benutzen.
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, wenn sie es nicht benutzen
oder reinigen. Ziehen Sie nie am Netzkabel, sondern immer am Netzstecker.
Lassen Sie das Gerät komplett abkühlen, bevor Sie es reinigen oder lagern.
Schützen Sie das Gerät vor Feuchtigkeit und tauchen Sie es niemals in Flüssigkeiten.
Arbeiten Sie beim Löten nur mit Schutzkleidung.
Zerlegen Sie das Gerät nicht und unternehmen Sie keine Reparaturversuche. Das Gerät
enthält keine Teile, die Sie auswechseln oder reparieren müssen.
Inbetriebnahme
Entnehmen Sie das Gerät aus der Verpackung und entsorgen Sie das nicht benötigte
Verpackungsmaterial (z. B. Folien) gemäß den gesetzlichen Bestimmungen. Bewahren
Sie Folien nur an einem für Kinder unzugänglichen Ort auf. ERSTICKUNGSGEFAHR!
Lesen Sie vor Inbetriebnahme die Bedienungsanleitung komplett durch. Arbeiten Sie
nur an einem gut ausgeleuchteten Arbeitsplatz.
Verschrauben Sie Winkel- und Sicherheitshalterung mit der beiliegenden Fixierschraube.
Stecken Sie die Winkelhalterung in den dafür vorgesehenen Schlitz an der Lötstation und
achten Sie auf einen festen Sitz. Die Befestigung der Halterung ist auf beiden Seiten der
Station möglich.
Die Sicherheitshalterung für den Lötkolben ist stufenlos um bis zu 45°variierbar.
Legen Sie den Weichlötkolben in der Halterung ab und stecken Sie die Zuleitung in
die Buchse an der Lötstation.
Verzinnen und Wechsel der Lötspitze
Der Kolben muss kurz aufheizen, bis er zum Abschmelzen von Lot zur Verfügung steht. Für
eine optimale Funktion verzinnen Sie die Lötspitze vor der ersten Verwendung mit einem
flussmittelgefüllten Lötzinn. Heizen Sie die Lötspitze auf 240°C vor. Geben Sie dann den
Lötzinn auf die Spitze und lassen Sie diesen gleichmäßig um die Spitze herumfließen, bis sie
komplett abgedeckt ist.
Austausch der Lötspitze (siehe Abbildung): Ziehen Sie den Netzstecker. Lassen Sie Lötkol-
ben und Lötspitze vor dem Wechsel vollständig abkühlen. Verbrennungsgefahr! Lösen Sie
die Befestigungsschraube und entfernen Sie die Metallhülse. Dann ziehen Sie die Lötspitze
heraus, setzen die neue Spitze ein, stülpen die Metallhülse darüber und drehen die
Befestigungsschraube fest.
