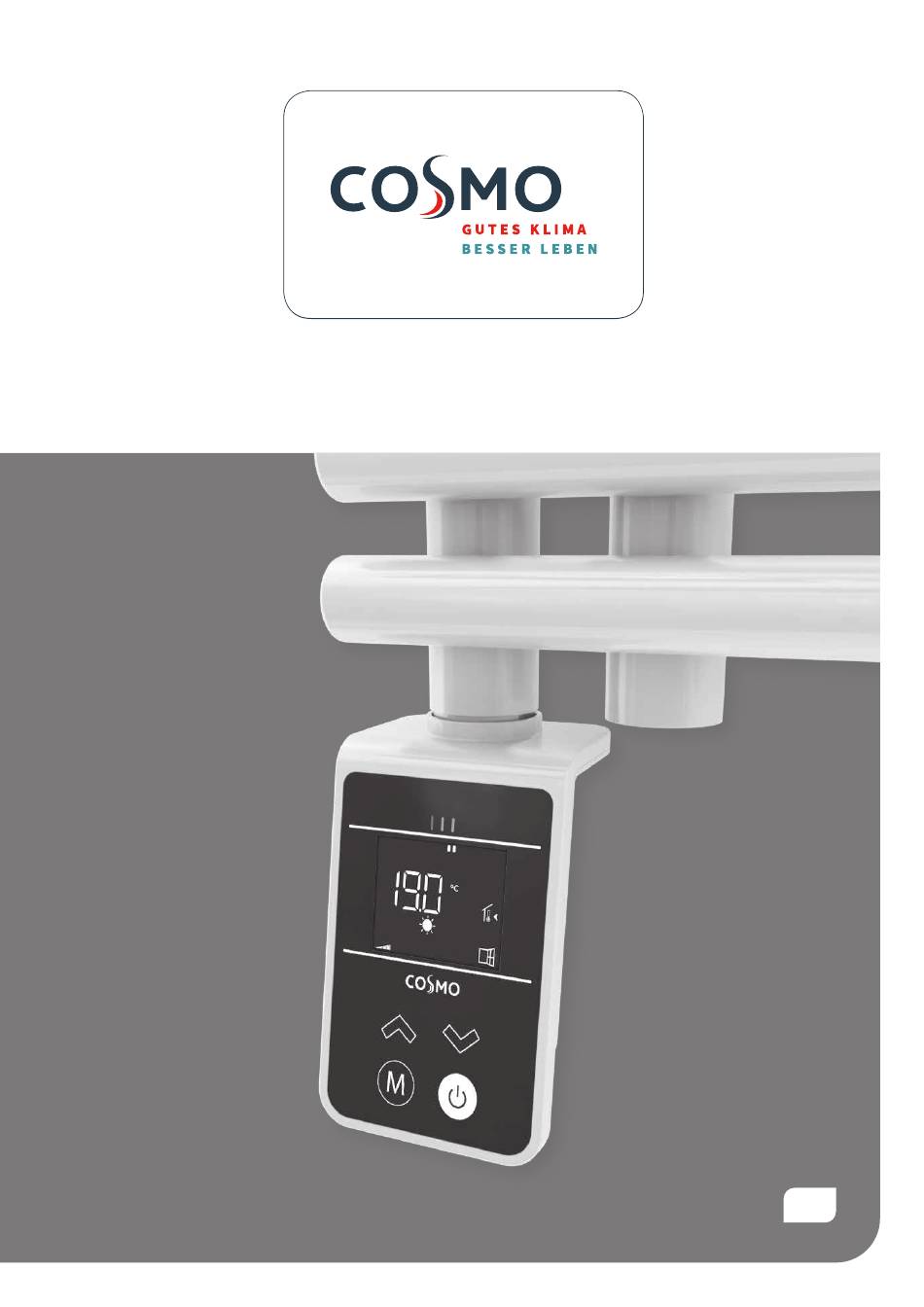

- Seite 1 Installations - und Bedienungsanleitung...
-
Seite 2: Empfehlungen Für Eine Korrekte Installation
Tag der Drucklegung. Technische Änderungen vorbehalten. Farb- abweichungen sind aus drucktechnischen Gründen nicht auszuschließen. Modell- und Produktansprüche können nicht geltend ge- macht werden. COSMO GmbH Brandstücken 31 22549 Hamburg info@cosmo-info.de www.cosmo-info.de Empfehlungen für eine korrekte Installation 50°C 0°C... -
Seite 3: Inhaltsverzeichnis
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g I n h a l t s v e r z e i c h n i s 1. -
Seite 4: Montage Des Reglers Am Econ Heizelement
1 Montage des Reglers am Heizelement Wichtig: Schalten Sie die Stromversorgung des Reglers aus, bevor Sie Anschlussarbeiten durchführen. Vorbereitung des Reglers Der Regler wird in einer Schutzverpackung geliefert. Vor Beginn der Vorbereitungs- und Montagearbeiten bitte die Schutzver- packung entfernen: Entfernen Sie die Schutzkappe vom Regler. Schutzkappe Den O-Ring vom Stromkabel nehmen und zur Seite legen. -
Seite 5: Anbringen Des O-Rings Am Econ Heizelement
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g Bringen Sie den O-Ring (mitgeliefert) auf der Heizpatrone an und setzen Sie ihn ein. Gehen Sie wie in den nachstehen- den Zeichnungen dargestellt vor. - Seite 6 Schieben Sie den Regler nach oben, bis die Sicherungsklammer seine endgültige Position erreicht hat. Der einge- setzte O-Ring muss etwas zusammendrücken werden. Sicherungsklammer Drehen Sie den Regler im Uhrzeigersinn und positionieren Sie ihn so, dass das Display in die gewünschte Richtung ausgerichtet ist.
-
Seite 7: Fixieren Des Econ Reglers
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g Fixieren Sie die Position, indem Sie die Schraube auf der Rückseite des Gehäuses festziehen. Verwenden Sie einen Inbusschlüssel. -
Seite 8: Bedienung Übersicht
2. Bedienung Übersicht Anzeige Programminformationsleiste Wochentaganzeige Cloud Symbol Anzeige Funkverbindung Adaptive Startanzeige Anzeige Temperatursollwert Anzeige Raumtemperatur Betriebsmodus (Auto, Standby, Komfort, Eco, Frostschutz, Urlaubsmodus) Funktionsanzeige „Fensteröffnung“ Anzeige Boost-Funktion Warnanzeige Anzeige des Installationsparameters Parameternummer, wenn Symbol „11“ angezeigt wird Anzeigezone für zusätzliche Informationen Grenzwertanzeige der Oberflächentemperatur Heizbedarfsanzeige Funktionsanzeige „Gästemodus“, nur verfügbar,... -
Seite 9: Betriebsmodus/Standby-Modus
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g Betriebsmodus/Standby-Modus Heizmodus Drücken Sie die Standby-Taste Der Regler gibt 2 kurze aufeinanderfolgende Pieptöne ab, um anzuzeigen, dass es eingeschaltet ist. -
Seite 10: Boost Mode
Auto-Modus (Programm-Modus) Boost mode Der Regler wechselt automatisch Die Boost-Funktion erhöht die vom Komfort-Modus in den Geschwindigkeit, mit der das Eco-Modus gemäß der Program- Bad aufgeheizt wird, und sorgt mierung. dafür, dass feuchte Kleidung und Siehe Heizprogramm wählen/ Handtücher schnell trocknen. Der definieren. -
Seite 11: Zeitplan (Auto: Programmierung)
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g «Smart» Varianten (APP) Sobald die Verbindung hergestellt ist, können folgende Betriebsmodi Wenn Sie die Temperatureinstellung erhöhen, erscheinen die Anzeigesegmente der LCD-Anzeige unter den orangefarbenen oder über die... -
Seite 12: Heizbedarf
Anzeige der Umgebungstemperatur Temperatursollwert Komfort-Modus Einstellbereich Standardwert: 19°C Vom Eco-Sollwert + 0,5°C bis 30°C Halten Sie im Modus Auto, in Schritten von 0,5°C. Komfort, Eco oder Frostschutz die Beispiel: Wenn die Eco-Temperatur Taste 3 Sekunden lang ge- auf 16°C eingestellt ist, kann die drückt: Die gemessene Raumtem- Komfort-Temperatur von 16,5°C bis peratur wird angezeigt. -
Seite 13: Fensteröffnungserkennung
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g «Smart» Varianten (APP) Die Erkennung des Temperaturabfalls löst den Wechsel in den Frostschutz-Modus aus. -
Seite 14: Informationen Zu Den Prioritäten Zwischen Den
3- Diese Änderung wird automa- 3. Parametermenü tisch abgebrochen, wenn der nächste Befehl von der zen- tralen Steuereinheit gesendet Zugriff auf die Einstellungen wird oder der Übergang auf 00:00 oder / Halten Sie im Modus Auto, gedrückt oder die Funktion Komfort, Eco oder Frostschutz „Fensteröffnungserkennung“... -
Seite 15: Koppelung Zum Gateway
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g Parameter Produkt Um das Parametermenü zu beenden: Nicht verfügbar in der "Smart"... -
Seite 16: Kopplung Aufheben
01 ALL – Experteneinstellung 3- Sobald der Regler mit Zigbee verbunden ist, erscheint kurz dann kehrt er automatisch zur Einstellung der Funk-Kopplungspa- rameter zurück. Das Antennensymbol wird angezeigt, um zu bestätigen, dass der Regler erfolgreich gekoppelt ist. Ihr Gerät ist gegen unbefugte Verwendung von allen Betriebsarten geschützt, um unbeabsichtigte Änderungen zu vermeiden. -
Seite 17: Deg - Temperatureinheit
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g 3- Bestätigen Sie, indem Sie 3- Bestätigen Sie, indem Sie einige Sekunden warten oder einige Sekunden warten... -
Seite 18: Wenn Die Raumtemperaturdifferenz Positiv Ist
2- Senken Sie die vom Umge- 3- Bestätigen Sie, indem Sie bungstemperaturfühler ge- einige Sekunden warten oder messene Temperatur um 2°C, indem Sie auf drücken. Taste drücken. Der In unserem Beispiel geht die Regler kehrt zur Einstellung gemessene Temperatur des der Umgebungstemperatur- Fühlers von 24°C auf 22°C. -
Seite 19: Firm Firmwareversion
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g 06 WIND – Funktion „Fensteraöffnungserkennung“... -
Seite 20: Adaptiver Start
07 ITCS – Adaptiver Start 3- Bestätigen Sie, indem Sie einige Sekunden warten Dank des adaptiven Starts berechnet die Geräteintelligenz den besten oder die Taste drücken. Kompromiss, um während der programmierten Heizphase maximalen Der Regler kehrt zur Komfort zu gewährleisten: Vorrangig wird die Komfort-Temperatur Parametereinstellung zurück. -
Seite 21: Betrieb
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g 10 HOUR – Uhrzeit- und Datumseinstellung Der Regler kehrt in seine ursprün- gliche Konfiguration zurück und kehrt automatisch zum Betriebss-... -
Seite 22: Tag Einstellen
11 PROG – Heizprogramm wählen/definieren 4- Die 2 Minuten-Ziffern blinken. Drücken Sie oder , um auszuwählen. Bestätigen Sie durch Drücken der Sie haben die Möglichkeit, den Regler zu programmieren. Die grundle- Taste. genden Zeitprogrammeinstellungen sind verfügbar, wenn das Produkt nicht mit dem Gateway verbunden ist. Wenn das Produkt mit dem Gateway verbunden ist, wird das erwei- terte Zeitprogramm von der mobilen App definiert Voreingestelltes Programm auswählen oder... -
Seite 23: Programm Definieren
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g Wochenprogramm auswählen Die Standardeinstellung Ihres Geräts ist 7 Tage in der Woche durchge- hend Eco. - Seite 24 Korrespondenztage/Anzahl Drücken Sie , um zu bestätigen und die Endzeit Montag der Phase aufzurufen. Dienstag Symbol beginnt Mittwoch anstelle des Symbols zu Donnerstag blinken und zeigt damit den Beginn dieser Komfortphase Freitag Samstag Sonntag Nach der Auswahl wählen Sie den Tag, den Sie pro- grammieren möchten, indem Sie Stellen Sie mit oder...
- Seite 25 I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g Bitte beachten Sie: Wenn mehr als 1 Komfort- Nach dem Speichern gehen die benutzerdefinierten Programme phase gewünscht ist, wie- bei einem langen Stromausfall (mind.
-
Seite 26: Manuelle Und Temporäre Übersteuerung Aus Einem Laufenden Programm
Der Regler schlägt vor, ein 4- Programmierung anzeigen neues Programm für diesen Sie können jederzeit die nicht kopierten Tag zu defi- aktuelle Programmierung für nieren. In unserem Beispiel die ganze Woche einsehen: Mittwoch (Tag 3). Drücken Sie Drücken Sie im Modus Auto, Komfort, Eco oder zur Bestätigung. -
Seite 27: Leistungsauswahl Der Heizelements
I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g 13 MAC – MAC-Adresse Zigbee-Modul 2- Durch Drücken von oder können Sie die... -
Seite 28: Installationscode Zigbee-Modul
14 CODE – Installationsmodus Zigbee-Modul 4. Stromausfall wird angezeigt. Sonstige Fernverwaltung durch Abschalten der Drücken Sie zur Bestäti- Stromversorgung gung. Wichtig: Die Stromversorgung des Geräts sollte nur bei Arbeiten an der elektrischen Anlage unterbrochen werden. Der Lastabwurf darf nicht durch eine zusätzliche Anlage mit mechanisierter Leistungsabschaltung (mit Schütz) betrieben werden. - Seite 29 I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g Die von einem Thermometer gemessene Umgebungstemperatur Fehlermeldungen Beschreibungen entspricht nach mehreren Stunden nicht der eingestellten Tem-...
-
Seite 30: Technische Spezifikationen
Technische Spezifikationen Allgemeine Spezifikationen: Technische Daten: − Spannungsversorgung: 230V AC 50Hz 6,5A max. − Einstellungen in Basic (Nicht «Smart») / − Proportional-Integral-Derivative-Steuerung, mit Relais (PID) Advanced («Smart») wenn nicht gekoppelt − Elektronischer Temperaturfühler NTC (Negativer Temperatur − Komfort-Sollwert: Komfort-Sollwert +0,5°C – 30°C (Standardwert Koeffizient) 19°C) Konformitätsbescheinigung... - Seite 31 I n s t a l l a t i o n s - u n d B e d i e n u n g s a n l e i t u n g...
- Seite 32 C O S M O GMBH Brandstücken 31 · 22549 Hamburg i n f o @ c o s m o - i n f o . d e w w w . c o s m o - i n f o . d e...
